Стабилитрон 1N5365B в источниках питания и управляющих схемах

Стабилитроны представляют собой ключевые компоненты в схемах стабилизации напряжения и защиты от перенапряжений. Среди множества моделей, широко применяемых в электронике и промышленной автоматике, стабилитрон Diotec Semiconductor 1N5365B выделяется высокой надёжностью, точностью и устойчивостью к различным нагрузкам.

Основные технические характеристики

Стабилитрон 1N5365B относится к кремниевым стабилитронам с высоким номинальным напряжением стабилизации и мощностью рассеяния, позволяющей использовать его в нагрузочных цепях с повышенными требованиями к стабильности выходного напряжения. Основные характеристики:

• Тип стабилитрона: кремниевый (Zener diode);
• Номинальное напряжение стабилизации: 36 В при токе 45 мА;
• Допуск напряжения стабилизации: ±5 %;
• Максимальный ток стабилизации: до 83 мА;
• Максимальная мощность рассеяния: 5 Вт;
• Температурный коэффициент напряжения: порядка +0.105 %/C;
• Максимальный обратный ток при напряжении 1 В: не более 5 мкА;
• Корпус: DO-201AE, с осевыми выводами;
• Материал корпуса: эпоксидное покрытие, устойчивое к влаге и механическим воздействиям;
• Рабочая температура: от −65 C до +200 C.

Эти параметры делают стабилитрон пригодным для работы в суровых условиях — как в промышленности, так и в энергетических установках.

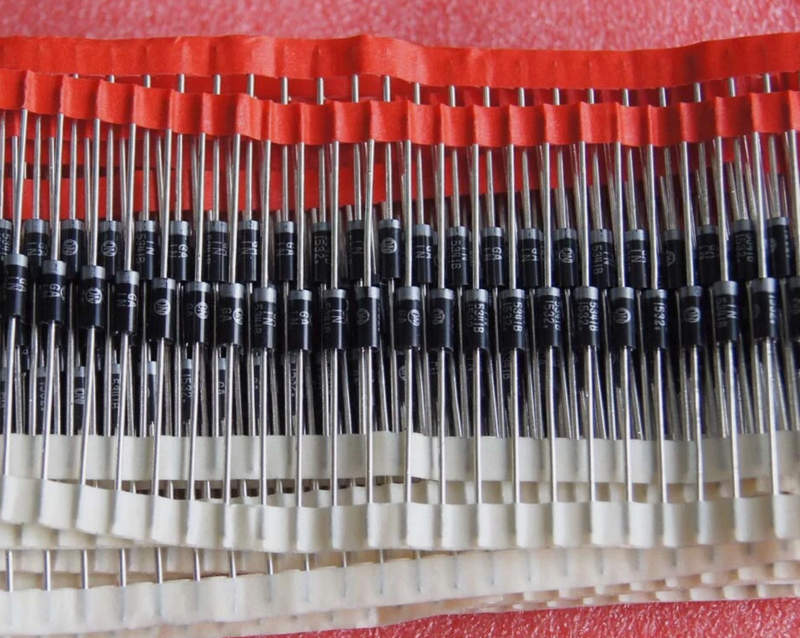

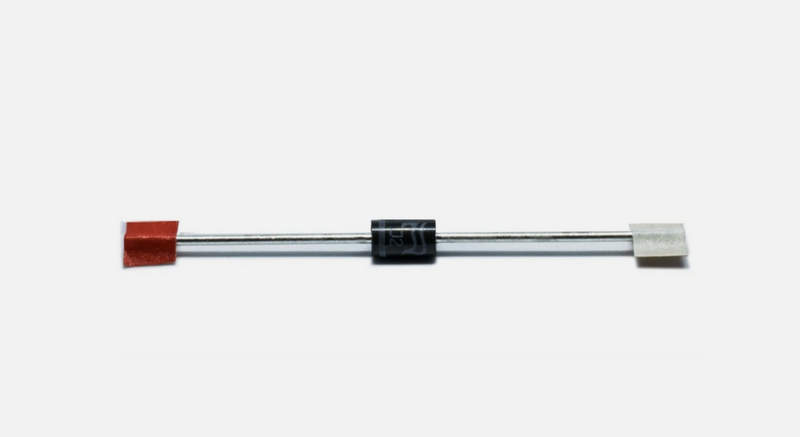

Конструктивное исполнение и особенности

Корпус DO-201AE обеспечивает надёжную механическую защиту и эффективный теплоотвод, что критично при рассеивании мощности до 5 Вт. Ниже выделим конструктивные особенности:

• Металлосиликоновая структура: обеспечивает стабильные параметры при длительной эксплуатации;
• Эпоксидная герметизация: предотвращает попадание влаги и загрязнений;
• Утолщённые осевые выводы: позволяют использовать элемент в силовых цепях без необходимости дополнительных радиаторов при кратковременных нагрузках;
• Маркировка: нанесена лазерным способом, устойчива к истиранию и воздействию химикатов.

Надёжность устройства повышена за счёт строгого контроля параметров на этапе производства и термического отбора, что характерно для продукции Diotec.

Принцип работы стабилитрона

Стабилитрон 1N5365B работает в режиме пробоя в обратном направлении. При достижении напряжения пробоя (в данном случае — 36 В), начинается лавинный процесс, и стабилитрон начинает проводить ток, удерживая напряжение на своих выводах практически постоянным, несмотря на изменения тока нагрузки. Механизм действия включает:

• Обратное включение в цепь;
• Достижение напряжения стабилизации;
• Ограничение повышения напряжения путём отвода избыточной энергии на себя;
• Стабилизация выходного напряжения при колебаниях входного.

Такой принцип позволяет использовать его как в цепях постоянного тока, так и в импульсных стабилизаторах, где требуется точное поддержание уровня напряжения.

Режимы эксплуатации и допуски

Стабилитрон допускает работу в различных режимах, при этом его параметры остаются стабильными в пределах установленных значений. Основные режимы:

• Напряжение: 36 В;
• Ток: 45 мА;
• Диапазон рабочих температур: от −55 C до +150 C.
• Пиковый импульсный режим: Допустимы кратковременные импульсы тока до 1 А; Требуется пауза между импульсами и теплоотвод.
• Режим защиты от перенапряжения: Установка параллельно нагрузке; При превышении допустимого напряжения стабилитрон «шунтирует» лишний ток, защищая нагрузку.
• Температурный режим эксплуатации: Тепловое сопротивление от перехода к окружающей среде — около 25 C/Вт; Необходимость установки на плату с отводом тепла при длительной работе вблизи предела мощности.

При превышении мощности или температуры возможна деградация параметров или выход из строя, поэтому важно учитывать допустимые пределы при проектировании.

Типичные области применения

Стабилитрон 1N5365B используется в тех сферах, где требуется надёжная защита и стабилизация напряжения:

• Импульсные и линейные блоки питания;
• Промышленные контроллеры и исполнительные устройства;
• Источники резервного питания (UPS, ИБП);
• Ограничение перенапряжений на аналоговых и цифровых входах/выходах микроконтроллеров;
• Стабилизация опорного напряжения для аналоговых схем;
• Сетевые фильтры и устройства защиты от грозовых перенапряжений.

Также стабилитрон широко используется в учебных лабораториях для изучения процессов пробоя, стабилизации и нелинейных характеристик полупроводников.

Почему стоит выбирать Diotec Semiconductor

Компания Diotec Semiconductor — один из признанных мировых производителей диодов, стабилитронов, выпрямителей и других полупроводников. Преимущества использования их продукции:

• Надёжность и стабильность параметров;
• Широкий температурный диапазон работы;
• Соответствие международным стандартам качества (ISO, RoHS, REACH);
• Оптимальное соотношение цена/качество;
• Наличие продукции на складе и гарантированная повторяемость характеристик от партии к партии.

Продукция широко применяется как в серийном производстве электроники, так и в опытных разработках и научных проектах.

Таким образом, стабилитрон 1N5365B от Diotec Semiconductor — это высоконадежный компонент с широким спектром применения, предназначенный для стабилизации и защиты электрических цепей в самых различных отраслях. Его прочный корпус, высокая допустимая мощность, температурная стойкость и точность делают его оптимальным выбором для инженеров, проектировщиков и техников, работающих с оборудованием, предъявляющим повышенные требования к стабильности напряжения.
