Высокоточный LDO TPS7A4701RGWR для измерительной электроники

Линейный стабилизатор напряжения TPS7A4701RGWR производства Texas Instruments представляет собой современное решение для систем, где требуется исключительно низкий уровень шумов, высокая точность регулировки выходного напряжения и надёжность при работе в условиях повышенных требований к качеству электропитания.

Общие сведения и назначение компонента

TPS7A4701RGWR — это стабилизатор положительного напряжения линейного типа с возможностью точной установки выходного значения в широком диапазоне. Он ориентирован на питание чувствительных аналоговых цепей, таких как:

• операционные усилители с низким уровнем шумов;
• АЦП/ЦАП с высокой разрядностью;
• высокоточные эталонные источники напряжения;
• аналоговые цепи ВЧ-диапазона;
• чувствительные датчики и измерительные модули.

Стабилизатор обеспечивает стабильную работу при переменных нагрузках, отличную фильтрацию пульсаций и подавление ВЧ-помех, что делает его идеальным выбором для систем с повышенными требованиями к качеству питания.

Основные технические характеристики

Устройство обладает следующими ключевыми параметрами:

• Входное напряжение: от 3 В до 36 В;
• Выходное напряжение: программируемое в диапазоне от 1,4 В до 20,5 В с шагом установки ≈ 1 мВ;
• Максимальный выходной ток: 1 А;
• Низкий уровень шума: порядка 4,17 мкВ RMS (10 Гц – 100 кГц);
• Коэффициент подавления пульсаций (PSRR): до 66 дБ при 100 кГц;
• Погрешность стабилизации: ±1% от заданного значения;
• Тип корпуса: VQFN (20 выводов), размер 5×5 мм;
• Рабочий температурный диапазон: от –40 C до +125 C;
• Защита от перегрева и перегрузки по току: встроенные схемы;
• Дополнительные функции: вход включения (EN), выход PG (Power Good), возможность подключения к внешнему опорному резистивному делителю.

Особенности конструкции и элементной базы

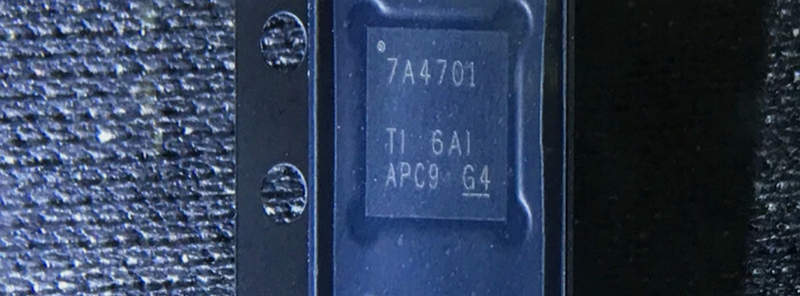

TPS7A4701 выполнен в компактном термостойком корпусе RGW (VQFN), обеспечивающем надёжный отвод тепла и минимальное сопротивление при монтаже на печатную плату. Среди характерных особенностей конструкции:

• Наличие внутреннего источника опорного напряжения, обладающего высокой термостабильностью;
• Программируемое выходное напряжение, задаваемое с помощью пары внешних резисторов;
• Фильтр подавления шумов, подключаемый к специальному выводу NR (Noise Reduction), позволяет дополнительно снизить спектральную плотность шумов;
• Плавный запуск (soft-start) встроен для минимизации пусковых токов и скачков;
• Низкий ток потребления холостого хода — менее 1 мА, что важно для энергоэффективных решений.

Принципы работы и внутренние блоки

В составе микросхемы присутствует несколько функциональных узлов, каждый из которых обеспечивает конкретную задачу:

• Блок управления опорным напряжением — формирует стабильный внутренний опорный сигнал, на который ориентируется усилитель ошибки;
• Операционный усилитель ошибки — сравнивает выходное напряжение с опорным и корректирует уровень управления ключевым элементом;
• Полевой транзистор с регулируемой проводимостью (PMOS) — обеспечивает регулировку выходного напряжения и минимальные потери на рассеяние;
• Блок защиты — включает в себя схему отключения по перегреву (thermal shutdown) и ограничение выходного тока при коротком замыкании;
• Выход PG (Power Good) — сигнализирует о достижении установленного уровня выходного напряжения.

Режимы работы и условия эксплуатации

В зависимости от внешних условий и конфигурации схемы, стабилизатор может работать в следующих режимах:

• Номинальный режим — при правильной установке выходного напряжения, стабильном входном питании и токе нагрузки в пределах допустимого;
• Режим перегрузки по току — при превышении допустимого значения (обычно около 1,2–1,5 А) стабилизатор ограничивает ток, предотвращая повреждение;
• Тепловая защита — при температуре кристалла выше 165 C устройство автоматически выключается и включается после охлаждения;
• Режим ожидания — при подаче логического «0» на вход EN стабилизатор выключается и переходит в энергосберегающий режим.
• Важно учитывать разницу между режимом полного включения и режимом частичной загрузки, особенно при работе с чувствительными цепями — от этого зависят значения пульсаций и уровень подавления помех.

Области применения стабилизатора TPS7A4701RGWR

Благодаря точности, низкому шуму и широкому диапазону входных и выходных напряжений, стабилизатор активно применяется в следующих направлениях:

• Системы точных измерений, включая метрологические и медицинские приборы;
• Аналоговая электроника, где важно исключить дрейфы, пульсации и ВЧ-помехи;
• Промышленные контроллеры и интерфейсные модули с гальванической развязкой;
• Аудиотехника высокого класса, где уровень шумов питания напрямую влияет на качество звука;
• Источник питания чувствительных АЦП и ЦАП, включая сигнальные преобразователи с высоким разрешением;
• Модули генераторов и PLL-схемы, требующие малошумящего питания.

Компания «Олниса» быструю поставку TPS7A4701RGWR и других компонентов по всей территории России.

Таким образом, TPS7A4701RGWR — это высокоточный линейный стабилизатор нового поколения, созданный для питания критичных аналоговых схем. Он совмещает точность, надёжность и гибкость настройки, что делает его актуальным для широкого спектра инженерных задач.
