Энергоэффективное питание микроконтроллеров с LP2985A-33DBVRM3

Стабилизаторы напряжения маломощного класса играют ключевую роль в точных электронных схемах, требующих стабильного питания. Одним из таких решений является линейный стабилизатор Texas Instruments LP2985A-33DBVRM3 — малошумящий, высокоточный регулятор напряжения с фиксированным выходом 3,3 В, предназначенный для питания чувствительных аналоговых и цифровых компонентов.

Технические характеристики

Модель LP2985A-33DBVRM3 отличается рядом ключевых параметров, которые делают ее подходящей для ответственных задач. К основным характеристикам относятся:

Тип стабилизатора: линейный, с фиксированным выходным напряжением;
Выходное напряжение: 3,3 В ±1,5 % точности;
Максимальный выходной ток: до 150 мА;
Входное напряжение: от 2,2 до 16 В (рабочий диапазон);
Падение напряжения (Dropout): порядка 280 мВ при 150 мА;
Коэффициент подавления пульсаций (PSRR): около 75 дБ при 1 кГц;
Низкий уровень шума: типично 30 мкВ RMS (в диапазоне 10 Гц...100 кГц);
Температурный диапазон: от –40 C до +125 C;

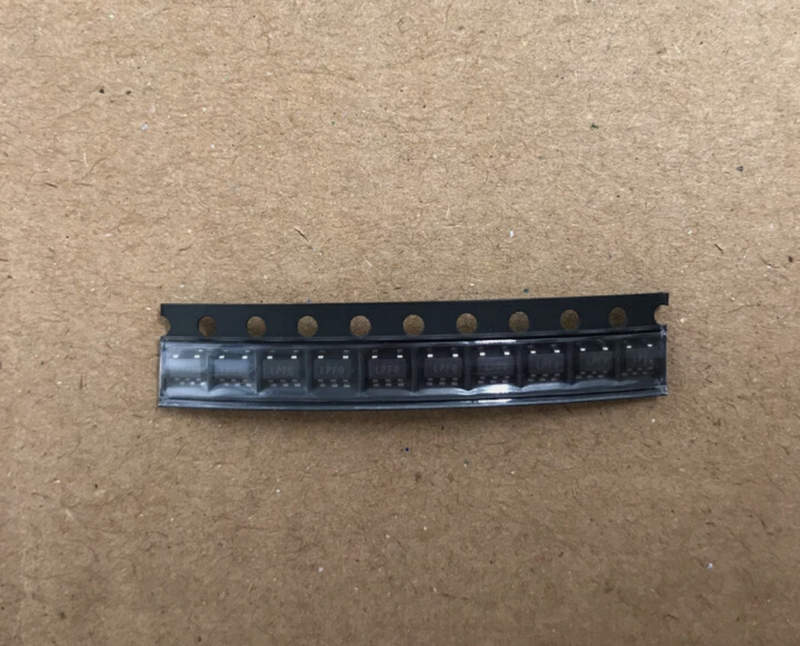

Корпус: SOT-23-5 (DBV), компактный для поверхностного монтажа;
Тип защиты: ограничение по току, защита от перегрева;
Управляющий вход EN: логический вход для включения/выключения стабилизатора.

Эти параметры определяют его применимость в чувствительной электронике, где недопустимы шумы и нестабильность питания.

Конструктивные особенности и внутренняя архитектура

Стабилизатор построен на КМОП-технологии (CMOS LDO), что обеспечивает:

Низкий ток потребления собственной схемы (обычно около 90 мкА);
Высокий КПД при малых нагрузках;
Быстрый отклик на изменение нагрузки и входного напряжения.

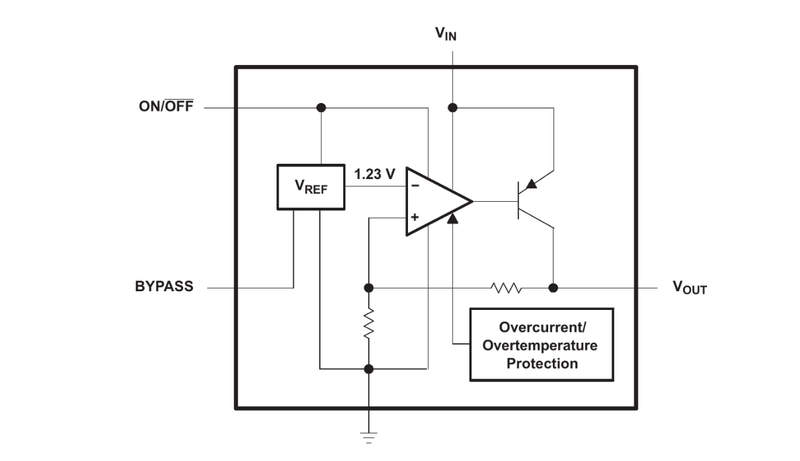

Внутри микросхемы реализованы следующие ключевые блоки:

Прецизионный опорный источник напряжения, задающий точность 3,3 В;
Выходной регулирующий элемент — полевой транзистор P-типа, работающий в линейном режиме;
Операционный усилитель, обеспечивающий обратную связь;
Схемы защиты от перегрузки и перегрева, включающие: ограничение выходного тока при коротком замыкании; отключение при перегреве (термошатдаун);
Фильтр шумов, включающий опциональный внешний керамический конденсатор на ножке BYPASS;
Логика включения/выключения, управляемая через вход EN (enable).
Конструкция устройства оптимизирована под минимальные размеры и высокий уровень стабильности.

Режимы работы и принципы функционирования

Стабилизатор LP2985A-33DBVRM3 поддерживает несколько режимов функционирования, в зависимости от условий входного напряжения, нагрузки и сигнала на управляющем входе EN:

Обычный режим стабилизации. При наличии напряжения на входе (выше 3,6 В) и активном сигнале EN (уровень лог. 1) стабилизатор выдает на выходе 3,3 В с высокой точностью. Режим поддерживается при токах нагрузки до 150 мА.
Режим малой нагрузки. При снижении нагрузки до нуля ток покоя схемы сокращается до минимального значения (около 75...90 мкА), сохраняя при этом выходное напряжение без колебаний.
Режим защиты от КЗ. При коротком замыкании выход отключается автоматически, активируется ограничение по току, предотвращающее повреждение кристалла. После устранения аварии работа восстанавливается.
Защита от перегрева. При достижении температуры около +160 C стабилизатор автоматически выключается и включается заново при снижении температуры ниже порогового значения (около +140 C).
Отключение через EN-вход. Подав логический ноль на вход EN, можно полностью отключить выходной каскад и перевести схему в режим сна, с током утечки менее 1 мкА.

Такая гибкость режимов позволяет использовать стабилизатор как в стационарных, так и в портативных устройствах.

Области применения: где используется LP2985A-33DBVRM3

Стабилизатор LP2985A-33DBVRM3 применяется там, где требуется малошумящее и точное питание. Наиболее распространенные области включают:

Питание аналоговых сенсоров: акселерометры, гироскопы, температурные датчики;
Встроенные аудиосистемы: предусилители, АЦП и ЦАП, чувствительные к шумам;
Беспроводные модули связи: Wi-Fi, Bluetooth, ZigBee — стабильное питание важно для поддержания радиочастотной целостности;
Системы с батарейным питанием: гаджеты, носимая электроника, умные часы;
Микроконтроллерные схемы: стабилизация питания MCU, включая питание логики 3,3 В;
Медицинская электроника, где допустимый уровень шума строго ограничен.

Компактность корпуса позволяет размещать стабилизатор даже в плотных компоновках печатных плат.

Преимущества использования LP2985A-33DBVRM3

Применение данного стабилизатора оправдано рядом функциональных и конструктивных преимуществ. Ниже рассмотрим ключевые из них:

Высокая точность выходного напряжения, критичная для аналоговой электроники;
Низкий уровень выходных шумов, особенно важный для АЦП, ЦАП, аудиосхем;
Широкий диапазон входного напряжения, что упрощает подбор источников питания;
Минимальное падение напряжения, позволяющее питать схему от низковольтных источников;
Низкое энергопотребление, повышающее время работы от батареи;
Встроенная защита от перегрузки и перегрева, увеличивающая надежность устройства;
Простота реализации в схемах, благодаря минимальному числу внешних компонентов;
Совместимость с керамическими выходными конденсаторами, улучшающими стабильность.

Эти качества делают LP2985A-33DBVRM3 универсальным решением в области точного стабилизированного питания.

Таким образом, Texas Instruments LP2985A-33DBVRM3 — это надежный линейный стабилизатор для питания чувствительных схем, сочетающий высокую точность, низкий шум и компактные размеры. Благодаря встроенной защите, экономичному режиму работы и универсальности применения, он стал одним из популярных решений для разработчиков электроники, где стабильность питания — основа бесперебойной работы всей системы.
