Работа под давлением и оборотами — особенности соединения 1116-516-463

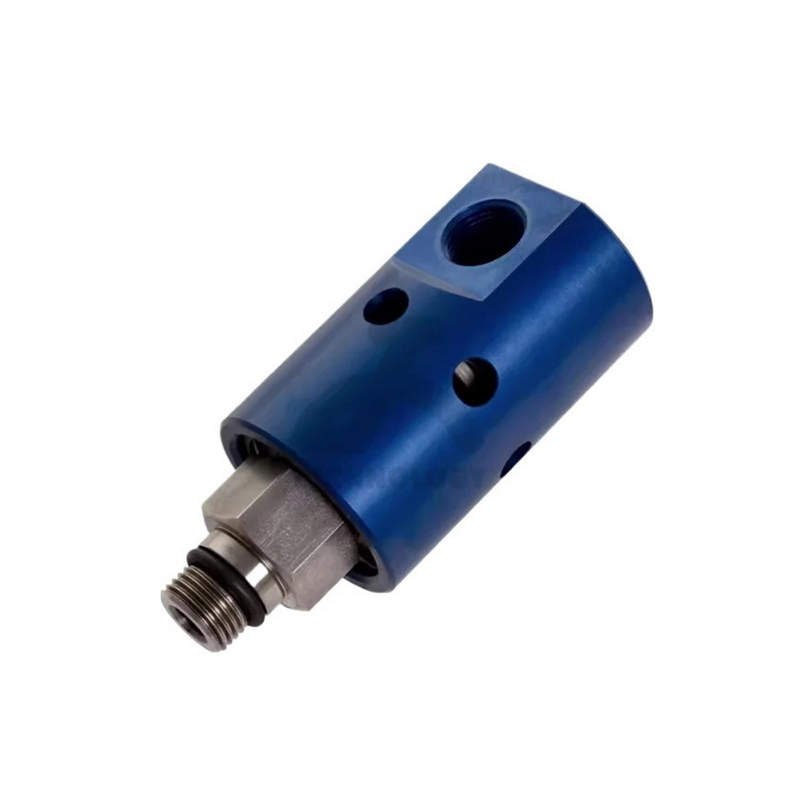

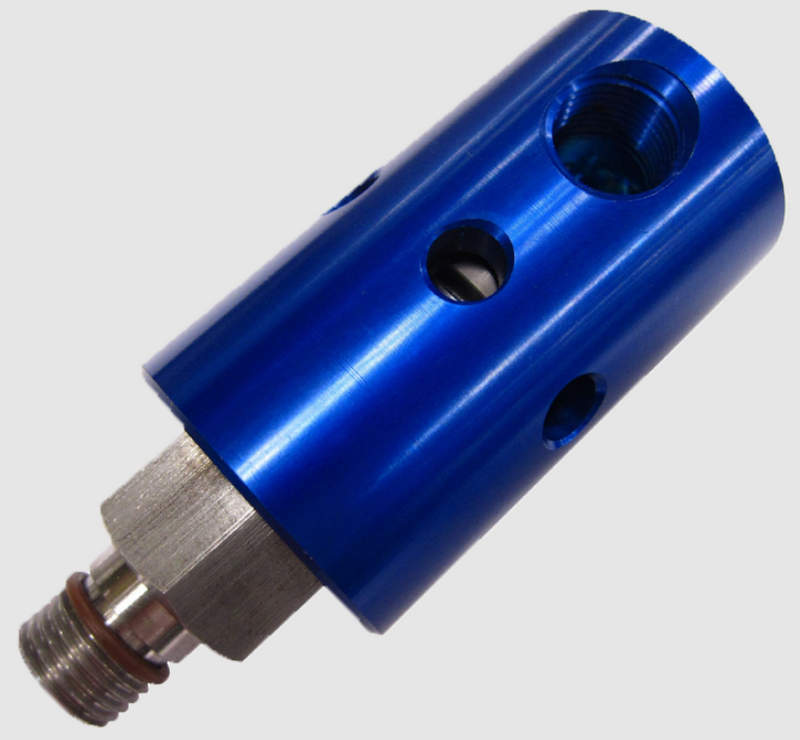

Ротационные соединения играют ключевую роль в системах, где необходимо передавать среду (жидкость, пар, воздух, масло) от неподвижного источника к вращающемуся элементу. Устройство с кодом 1116-516-463 представляет собой промышленное ротационное соединение, разработанное для эксплуатации в условиях повышенной механической и температурной нагрузки.

Технические характеристики

Для корректной интеграции оборудования важно учитывать рабочие характеристики, каждая из которых оказывает влияние на устойчивость устройства в конкретных условиях эксплуатации. У ротационного соединения 1116-516-463 можно выделить следующие параметры:

• Рабочее давление: до 20 бар;
• Рабочая температура среды: от -10 до +180 C;
• Максимальная частота вращения: до 3000 об/мин при номинальном давлении;
• Пропускаемая среда: вода, термомасло, воздух, гидравлическое масло, пар;
• Тип уплотнений: торцевые скользящие пары с самосмазывающимся графитовым или керамическим кольцом;
• Резьбовое соединение: вход — G1", выход — M42×2;
• Материалы корпуса: латунь/нержавеющая сталь;
• Масса изделия: приблизительно 2,3 кг;
• Класс герметичности: IP65.

Все перечисленные параметры формируют устойчивую платформу для использования изделия в широком спектре промышленных задач.

Конструктивные особенности

Надёжность ротационного соединения во многом зависит от продуманности конструкции. Модель 1116-516-463 спроектирована с учётом длительной работы без необходимости частого технического обслуживания. Ниже представлены ключевые элементы конструкции:

• Корпус выполнен из антикоррозийного металла (латунь или нержавеющая сталь), обеспечивающего стойкость к влаге, пару и химически активным средам;
• Вал, проходящий через центр, изготавливается из закалённой стали с антикоррозийным покрытием;
• Уплотнительные элементы основаны на торцевых парах «графит-керамика» или «углеграфит-сталь», что минимизирует износ при высоких оборотах;
• Шарикоподшипники, обеспечивающие вращение, располагаются вне зоны воздействия транспортируемой среды;
• Камеры компенсации давления позволяют компенсировать внутренние напряжения при нагреве, предотвращая протечки;
• Пружинная система прижима уплотнений гарантирует стабильную герметизацию независимо от оборотов.

Компактность конструкции сочетается с высокой ремонтопригодностью и простотой встраивания в существующие механизмы.

Принцип работы: как функционирует устройство

Работа ротационного соединения основывается на способности обеспечивать герметичный проход среды из неподвижной трубы к вращающемуся механизму (например, валу или барабану). Процесс включает следующие стадии:

• Подача среды (вода, масло и пр.) через неподвижный штуцер;
• Поворот вала — при этом уплотнения сохраняют герметичность между вращающимися и неподвижными частями;
• Выход среды в вращающуюся систему (например, нагреваемый ролик, вращающийся пресс и т.п.);
• Отвод теплоносителя (в случае двухканального исполнения).

Герметизация поддерживается за счёт осевого давления на торцевые уплотнения, которое создаётся пружиной, компенсирующей износ и вибрации. Важный момент — отсутствие необходимости постоянной смазки при работе с водными или масляными средами.

Режимы эксплуатации

Ротационное соединение 1116-516-463 допускает работу в различных режимах, в зависимости от среды и температуры:

• Непрерывный режим: при подаче пара или масла в пределах +120...+180 C с частотой вращения до 1500 об/мин;
• Импульсный режим: периодическая подача воздуха или охлаждающей жидкости при вращении до 3000 об/мин;
• Реверсивный режим: кратковременное изменение направления вращения без ущерба для уплотнений;
• Статический режим: подача среды при отсутствии вращения в течение длительного времени (например, при включении только на фазы нагрева).

Наличие компенсирующих камер и стойких к температуре материалов позволяет избежать разгерметизации даже при кратковременных термошоках.

Области применения

Благодаря универсальности, соединение 1116-516-463 используется в самых разных отраслях:

• Пищевая промышленность — в роликовых печах, установках термообработки, барабанных стерилизаторах;
• Полиграфия — в сушильных модулях офсетных и флексографических машин;
• Резинотехническое производство — при подаче термомасла в каландры;
• Металлургия — для охлаждения вращающихся валков;
• Машиностроение — в установках с гидро- или пневмоприводами, требующими передачи давления к вращающимся элементам;
• Пластик и плёнка — при термоформовании и экструзии;
• Текстильное оборудование — в нагревательных цилиндрах и барабанах.

Надёжная работа в агрессивных и нестабильных средах делает эту модель особенно востребованной на непрерывных производствах.

Таким образом, ротационное соединение 1116-516-463 представляет собой сбалансированное техническое решение для передачи жидкостей и газов в условиях вращающегося механизма. Высокая герметичность, термостойкость, долговечность и универсальность делают этот компонент неотъемлемым элементом современных промышленных систем. Благодаря поддержке со стороны компании «Олниса», его поставка становится простой и надёжной.
