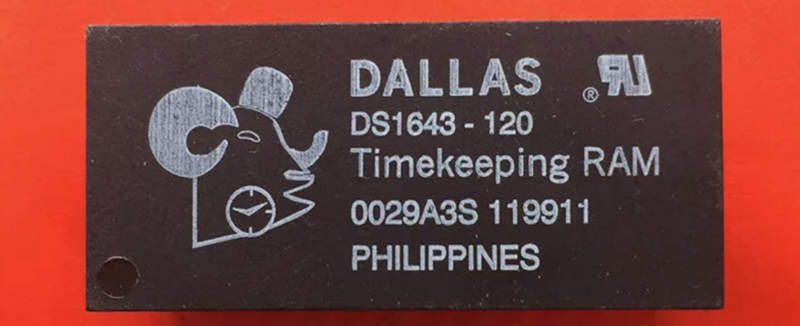

Микросхема DS1643-120 для контроллеров и встроенных систем

Слаболетучий штоссель DS1643-120 производства Dallas Semiconductor (ныне Maxim Integrated) представляет собой интегральное устройство, сочетающее в себе функции микросхемы часов реального времени (RTC), энергозависимого и энергонезависимого хранения данных, а также встроенной литиевой батареи и кварцевого генератора. Слаболетучий штоссель DS1643-120 предназначен для обеспечения непрерывной работы встроенных часов реального времени и постоянного хранения критических данных в условиях возможного отключения основного питания. Его задача — поддерживать точное время, дату и параметры, требующие сохранения между циклами включения/выключения системы.

Технические характеристики

Ниже приведены основные характеристики DS1643-120, делающие его надежным элементом в составе встраиваемых решений:

• Объем памяти: 128 килобайт (1024 × 1024 байт) статической ОЗУ с поддержкой энергонезависимости;
• Интерфейс: параллельный доступ через 8-битную шину данных и 17-битную адресную шину;
• Частота: встроенный кварц на 32,768 кГц, предназначенный для высокоточной генерации сигнала для RTC;
• Питание: основное: 5 В ±10 %; резервное: встроенный литиевый элемент (включается автоматически при падении напряжения);
• Точность хода часов: ±1 минута в месяц при 25 C;
• Диапазон температур: от 0 до +70 C (коммерческая версия);
• Время удержания RTC: до 10 лет без внешнего питания;
• Уровень энергопотребления: активный режим: порядка 35 мА при чтении/записи; в режиме ожидания: менее 1 мкА от батареи;
• Корпус: 34-выводной модуль DIP (Dual-In-Line Package) с герметичным пластиковым покрытием.

Конструктивные особенности

В конструкции DS1643-120 объединены несколько аппаратных компонентов, образующих единый законсервированный модуль. Ниже рассмотрим его состав:

• RTC и SRAM: размещены на кристалле кремния с прямым подключением к логике управления;
• Кварцевый резонатор: встроен в модуль, расположен в непосредственной близости от RTC-логики, что минимизирует шумы и обеспечивает стабильность генерации;
• Литиевая батарея: припаянная ячейка со сроком службы около 10 лет, не подлежит замене;
• Контроллер питания: осуществляет автоматическое переключение между основным и резервным питанием без прерывания работы RTC;
• Сигнал контроля: наличие сигнала _/RST позволяет системе определять, была ли потеря питания.

Все элементы защищены эпоксидной смолой, исключающей влияние влаги, пыли и механических воздействий. Конструкция рассчитана на длительное использование без обслуживания.

Принцип работы

Работа DS1643-120 основывается на непрерывном отслеживании состояния питания и распределении ресурсов следующим образом:

• В штатном режиме: основное питание подано; RTC функционирует; данные могут считываться и записываться в ОЗУ; внутренний генератор управляет отсчетом времени.
• При пропадании внешнего питания: автоматически активируется резервный источник; часы продолжают идти без сбоев; содержимое SRAM сохраняется; доступ к данным со стороны внешнего контроллера блокируется для защиты от ошибок при нестабильных уровнях напряжения.
• При повторной подаче питания: модуль переходит в активное состояние; обеспечивается доступ к памяти; при необходимости выдается сигнал сброса.

Режимы работы

DS1643-120 может функционировать в нескольких режимах в зависимости от состояния питания и обращения со стороны внешней системы:

• Активный режим: чтение/запись данных, часы работают;
• Режим ожидания: нет обращений к данным, потребление минимально;
• Режим резервного питания: активен только RTC, остальная логика отключена;
• Режим недоступности: при критически низком питании происходит защита содержимого памяти.

Такое распределение режимов позволяет устройству эффективно использовать ресурс батареи и обеспечивать долгосрочную автономность.

Области применения

Благодаря своей конструкции и функциональности, DS1643-120 находит применение в оборудовании, где критично сохранение времени и данных в условиях отсутствия питания. Примеры таких применений:

• промышленные контроллеры и ПЛК;
• медицинская техника с требованием сохранения настроек;
• системные блоки управления в энергетике;
• сетевое оборудование и маршрутизаторы;
• устройства телеметрии и регистрации событий;
• кассовые аппараты и банкоматы.

Широкий спектр областей обусловлен надёжностью устройства и простотой интеграции в цифровые системы.

Почему выбирают DS1643-120

Устройство выделяется среди аналогов рядом весомых преимуществ:

• полная интеграция — часы, SRAM, батарея, кварц в одном корпусе;
• защита данных при отключении питания;
• отсутствие необходимости в обслуживании;
• простой параллельный интерфейс;
• высокая точность хода времени;
• надёжность и предсказуемое поведение в экстремальных условиях.

Таким образом, слаболетучий штоссель DS1643-120 от Dallas Semiconductor/Maxim — это комплексное решение, предназначенное для хранения данных и ведения времени в критически важных цифровых системах. Благодаря встроенному кварцевому генератору, батарее и контроллеру питания, он обеспечивает стабильную работу без внешнего вмешательства на протяжении многих лет. Надежность, удобство и широкий спектр применения делают его оптимальным выбором для разработчиков встраиваемых и промышленных систем.
