Точное управление скоростью и моментом с двигателем Penta 5XS B14/M63

В промышленной автоматике, приборостроении и приводных системах особое значение имеют двигатели, обладающие стабильными характеристиками вращения и точной управляемостью. Одним из таких устройств является синхронный коллекторный мотор постоянного тока PENTA 5XS B14/M63 — компактный, высоконадежный двигатель, применяемый в системах с повышенными требованиями к точности позиционирования и повторяемости характеристик.

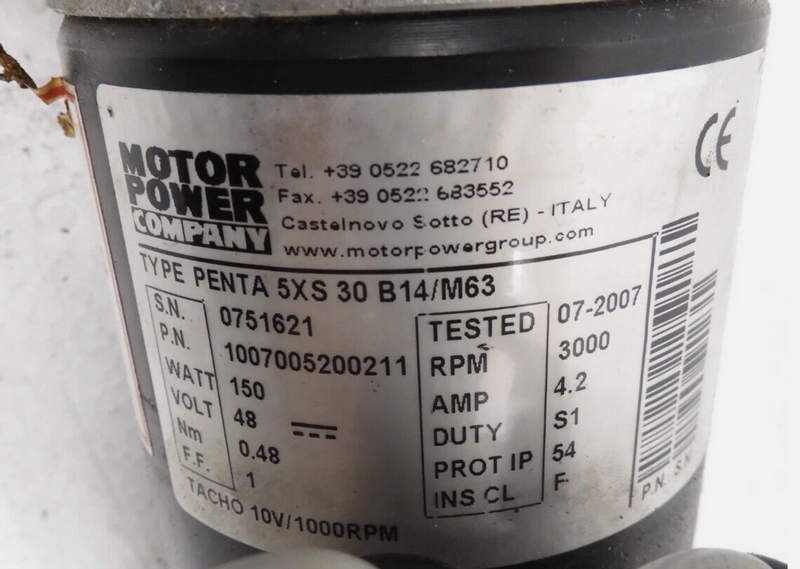

Основные технические характеристики

Для точного понимания возможностей данного двигателя рассмотрим его параметры, охватывающие электрические, механические и эксплуатационные аспекты:

• Тип двигателя — синхронный коллекторный мотор постоянного тока с возбуждением от постоянных магнитов;
• Серия — 5XS, компактный корпус, предназначенный для ограниченного монтажного пространства;
• Установочный фланец — B14, круглый, малогабаритный по стандарту DIN EN 50347;
• Корпус по габариту IEC — M63 (высота оси вращения 63 мм);
• Номинальное напряжение питания — 24 В DC (доступны варианты на 12 В и 48 В при заказе);

• Номинальная мощность — от 90 до 180 Вт (в зависимости от версии и охлаждения);
• Номинальный ток — от 4 до 8 А;
• Номинальная частота вращения — 3000 об/мин при нагрузке;
• Пиковый момент — до 0,6 Н·м в кратковременном режиме;
• Тип охлаждения — естественное (IC0041), по запросу возможно вентиляторное (IC410);
• Класс изоляции — F (до +155 C по допустимой температуре обмоток);
• Степень защиты — IP54 (с защитой от пыли и брызг), может быть повышена до IP65;
• Тип щёток — графитовые, легко заменяемые, с ресурсом от 3000 до 5000 часов;
• Тип вала — цилиндрический со шпонкой (по DIN 6885);
• Вес двигателя — около 3,5 кг (без дополнительного оборудования).

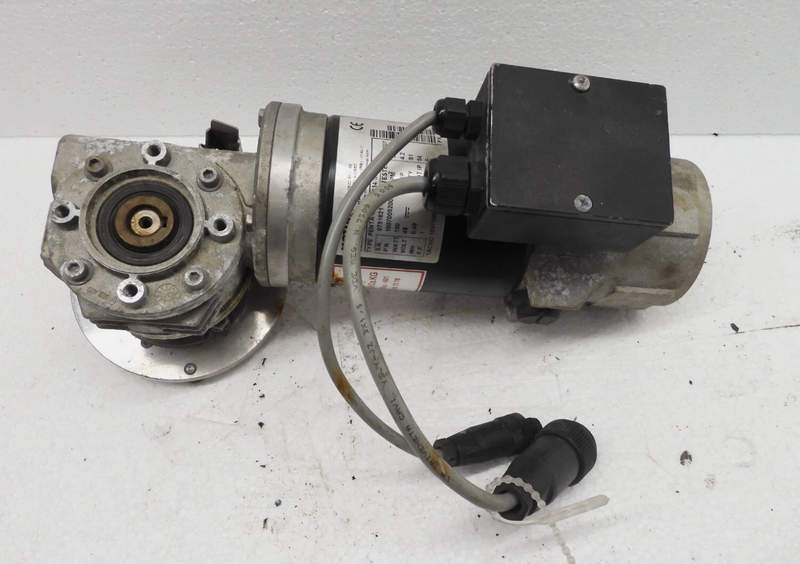

Конструкционные и функциональные особенности

Двигатель PENTA 5XS B14/M63 проектировался для использования в прецизионных приводах и получил ряд особенностей, обеспечивающих стабильность характеристик в течение всего срока службы:

• Магниты возбуждения выполнены из современных материалов с высокой остаточной индукцией — в частности, применяется неодим-железо-бор (NdFeB), обеспечивающий высокий момент даже при компактных габаритах. Это даёт возможность использовать двигатель в ограниченном пространстве, не снижая КПД.
• Коллектор выполнен из медно-графитового композита с серебряным покрытием дорожек, что увеличивает устойчивость к искрообразованию и уменьшает контактное сопротивление.
• Щётки легко заменяются без полной разборки корпуса. Щёточный узел защищён пылезащитной крышкой, выполненной из термостойкого пластика. Подпружиненная конструкция щеткодержателя обеспечивает равномерный прижим и минимальный износ.
• Вал двигателя устанавливается на шарикоподшипниках закрытого типа с увеличенным сроком службы — не менее 20 000 часов при номинальных условиях эксплуатации. Возможна замена на усиленные подшипники для работы с радиальной или осевой нагрузкой.

Электрические выводы выведены на стандартную клеммную коробку или герметичный разъём — в зависимости от конфигурации. Это позволяет адаптировать двигатель к различным системам управления, включая применение в робототехнике, упаковочном оборудовании и точных исполнительных механизмах.

Принцип работы и режимы эксплуатации

Работа синхронного коллекторного мотора PENTA базируется на взаимодействии магнитного поля постоянных магнитов и магнитного поля, создаваемого током в якоре. В отличие от асинхронных двигателей, здесь отсутствует проскальзывание: частота вращения ротора строго соответствует частоте питающего тока (в данном случае постоянному напряжению), что особенно важно при точном управлении. При подаче постоянного напряжения на якорь ток начинает протекать через обмотки, создавая вращающееся магнитное поле. Поскольку возбуждение формируется за счёт постоянных магнитов, возникает синхронное взаимодействие, заставляющее ротор вращаться без задержек и потерь на индукцию. Управление скоростью осуществляется путём изменения напряжения питания, а также импульсно-широтной модуляцией (ШИМ), при наличии соответствующего контроллера. Возможен как прямой, так и реверсивный режим работы. К основным режимам эксплуатации относятся:

Непрерывный режим (S1) — с постоянной нагрузкой при номинальных параметрах;

Повторно-кратковременный режим (S3) — характерен для циклических механизмов;

Пуск с нагрузкой — допустим при наличии контроллера пуска;

Торможение реверсом — возможно при защите от избыточных токов;

Работа с нагрузкой по моменту — стабильна при питании от импульсного источника с регулировкой.

Области применения двигателя

Мотор PENTA 5XS B14/M63 применяется в различных отраслях, где важна точность, компактность и стабильность вращения. Среди типовых применений:

• Приводы в медицинском оборудовании;
• Механизмы точной подачи (например, в упаковочных машинах);
• Роботизированные манипуляторы;
• Дозирующие системы и насосы;
• Малые автоматизированные транспортёры;
• Электроприводы в оборудовании легкой промышленности;
• Приводы регулировки в лабораторной аппаратуре;
• Позиционные приводы с частой реверсацией;
• Системы автоматизации OEM-оборудования.

Преимущества применения PENTA 5XS B14/M63

Использование данного двигателя даёт следующие преимущества:

• Компактные размеры при высокой выходной мощности;
• Простота управления и интеграции в системы автоматизации;
• Работа в синхронном режиме — отсутствие проскальзывания;
• Возможность работы в повторно-кратковременных режимах;
• Устойчивость к перегрузкам и колебаниям напряжения;
• Длительный ресурс щёток и подшипников;
• Универсальный монтаж по стандарту B14/M63;
• Надёжная защита от пыли и влаги (IP54/65);
• Доступность на российском рынке через компанию «Олниса».

Таким образом, синхронный коллекторный мотор постоянного тока PENTA 5XS B14/M63 представляет собой оптимальное решение для задач, где требуются компактные габариты, точность управления и надёжная работа в автоматизированных системах. Его особенности делают его особенно актуальным для использования в оборудовании, где важны стабильная скорость вращения, работа в циклических режимах и простота монтажа.
