Компактный цилиндрический датчик SICK 1040767 для промышленной автоматики

Индуктивные датчики от компании SICK традиционно востребованы в автоматизации производственных процессов благодаря высокой точности, надежности и долгому сроку службы. Одной из популярных моделей является IME12-04BPOZC0K (артикул 1040767) — цилиндрический бесконтактный датчик, обеспечивающий стабильное обнаружение металлических объектов на коротких расстояниях.

Основные технические характеристики

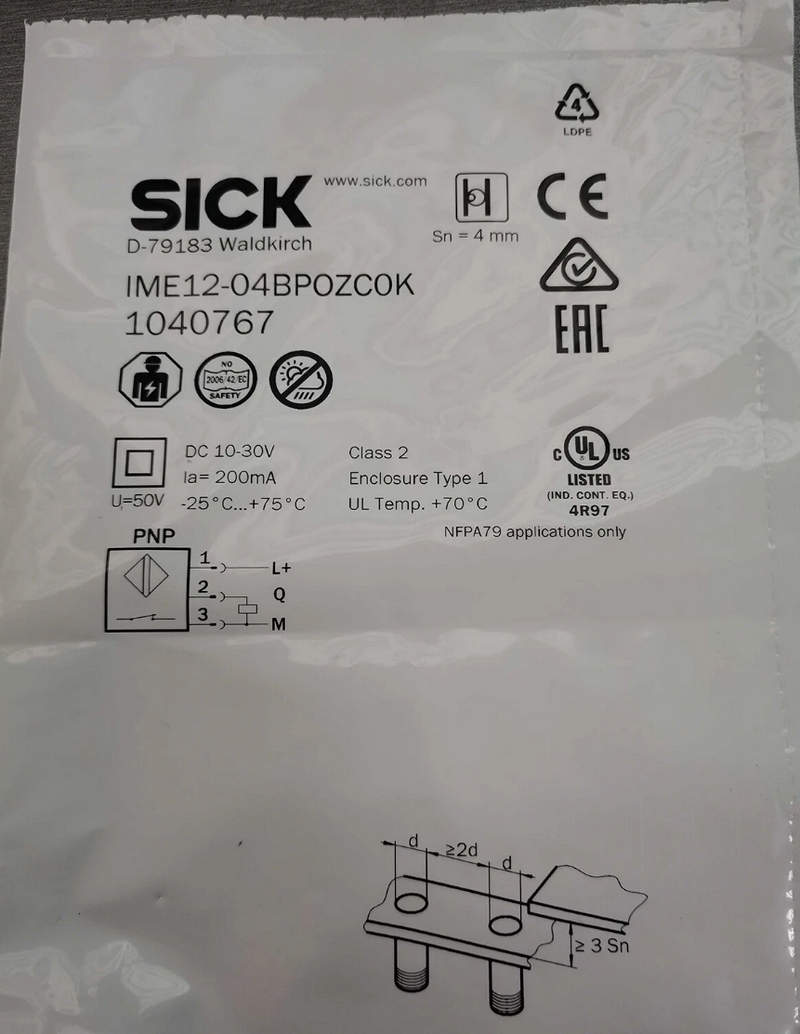

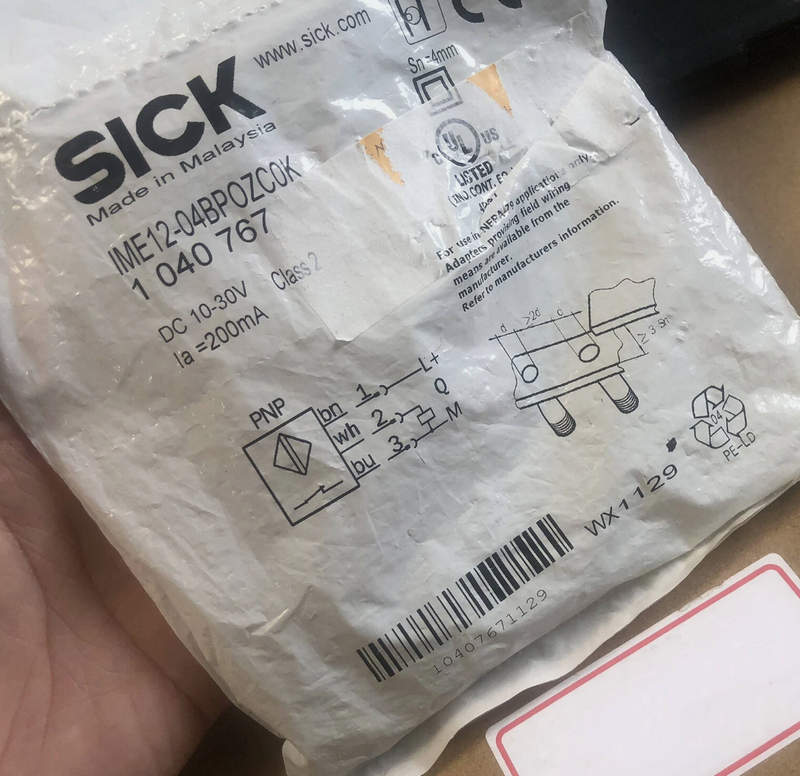

Индуктивный датчик IME12-04BPOZC0K представляет собой устройство с нормально открытым выходом и 3-проводным подключением по стандарту PNP. Он сочетает компактность и высокую производительность, подходя для решения задач, где важны как ограниченное пространство, так и надёжность срабатывания. Основные параметры включают:

• Тип датчика: индуктивный, цилиндрический;
• Диаметр корпуса: 12 мм;
• Длина корпуса: около 60 мм;

• Рабочее напряжение: от 10 до 30 В DC;
• Выходной тип: PNP, нормально открытый (NO);
• Коммутируемый ток: до 200 мА;
• Дальность срабатывания (Sn): 4 мм, фиксированная;
• Гистерезис: не более 10 % от Sn;
• Частота переключения: до 2 000 Гц;
• Материал корпуса: латунь с никелированным покрытием;
• Класс защиты: IP67 (защита от пыли и временного погружения в воду);
• Рабочая температура: от –25 до +75 C;
• Подключение: кабельное, 3-проводное (PVC кабель, длина 2 м).

Принцип работы

Индуктивные датчики типа IME работают по принципу измерения изменения индуктивности при приближении металлического объекта. Суть работы заключается в следующем:

• В катушке датчика формируется переменное электромагнитное поле;
• При появлении металлического объекта в зоне действия это поле изменяется;
• Контроллер внутри датчика регистрирует изменение параметров и генерирует управляющий сигнал;
• При использовании PNP-конфигурации на выходе появляется положительное напряжение (лог. 1), когда объект обнаружен.

Преимущество этого метода — высокая стабильность и отсутствие механического износа, так как нет физического контакта с объектом.

Конструктивные особенности

IME12-04BPOZC0K разработан для промышленной эксплуатации и обладает рядом характеристик, обеспечивающих его надежность и удобство монтажа:

• Резьба M12 x 1: облегчает установку в стандартные отверстия и кронштейны;
• Латунный корпус с никелированием: устойчив к механическим воздействиям, вибрациям и коррозии;
• Светодиодный индикатор: визуальное подтверждение срабатывания, упрощающее наладку;
• Фиксированная длина кабеля (2 м): исключает необходимость дополнительного соединения, снижая риск потери сигнала;
• Защита от переполюсовки и короткого замыкания: встроенные элементы безопасности повышают надежность всей системы.

Режимы работы и интеграция

Датчик может использоваться в различных режимах в зависимости от логики управления и назначения:

• Детекция приближения металлических объектов: в упаковочных машинах, линиях сборки, станках;
• Контроль наличия деталей: для остановки процессов при отсутствии заготовки;
• Сигнализация положения подвижных элементов: в робототехнических и манипуляционных системах;
• Счёт объектов: на конвейерах, где важно точно определять проход каждой единицы;
• Ограничение перемещения механизмов: в качестве концевого датчика;
• Работа в паре с ПЛК: прямая интеграция через цифровые входы, без необходимости преобразования сигнала.

Области применения

Благодаря своей универсальности и компактности, IME12-04BPOZC0K широко используется в автоматизации следующих отраслей:

• Машиностроение и металлообработка: контроль положения деталей, контроль прохождения заготовок;
• Фармацевтика и пищевая промышленность: из-за герметичного исполнения подходит для сухих и влажных производств;
• Конвейерные системы: подсчёт объектов и контроль загрузки;
• Робототехника: как датчик положения для подвижных механизмов;
• Автоматизация станков и прессов: фиксация положения элементов или инструмента.

Преимущества использования

Ниже перечислены ключевые плюсы эксплуатации данной модели:

• Высокая скорость отклика: до 2 кГц, подходит для быстродвижущихся объектов;
• Компактность: всего 12 мм в диаметре, возможна установка в ограниченных пространствах;
• Устойчивость к внешним воздействиям: защита IP67, устойчивость к вибрациям;
• Простота подключения: стандартное 3-проводное подключение, совместимое с большинством ПЛК;
• Визуальная индикация состояния: встроенный LED-элемент;
• Долговечность: срок службы превышает 100 миллионов циклов при правильной эксплуатации;
• Низкое энергопотребление: не создает нагрузки на блок питания;
• Безопасность: встроенная защита от КЗ и переполюсовки.

Таким образом, индуктивный датчик SICK IME12-04BPOZC0K — это надёжный и проверенный временем компонент для автоматизированных систем. Он сочетает высокую точность, стабильность срабатывания и удобство монтажа. Подходит для задач, где требуется быстрое и надёжное обнаружение металлических объектов на малом расстоянии. Компактный формат, защита IP67, широкий температурный диапазон и совместимость с ПЛК делают его универсальным решением для разнообразных отраслей промышленности.
