Надёжный контроль угла и оборотов с энкодером SICK AFM60A-S4NB018X12

Абсолютный энкодер SICK AFM60A-S4NB018X12 — это высокоточное устройство, предназначенное для считывания углового положения в промышленной автоматизации. Данная модель относится к мультивитковым энкодерам с высокими характеристиками разрешения и устойчивости, что делает её оптимальной для задач, требующих максимальной точности, надёжности и стабильности сигнала даже в условиях высоких нагрузок или ограниченного пространства монтажа.

Основные технические характеристики

Энкодер AFM60A-S4NB018X12 разработан с упором на точность, стабильность сигнала и широкую совместимость с промышленными интерфейсами. Ключевые параметры включают:

• Тип сигнала: абсолютный, мультивитковый (многовитковый);
• Разрешение: до 18 бит по одному обороту (Singleturn), до 12 бит по числу оборотов (Multiturn), что даёт суммарное разрешение в 30 бит;
• Интерфейс передачи данных: SSI (Synchronous Serial Interface), тип S4N (SICK Standard);

• Напряжение питания: типично 10...32 В DC;
• Электрическое подключение: стандартный разъём с кодировкой по спецификации модели (чаще всего M23, 12-контактный);
• Диапазон рабочих температур: от –20 до +85 C;
• Класс защиты корпуса: IP65/IP67, в зависимости от конфигурации выходного вала и разъёма;
• Тип вала: сплошной (solid shaft), диаметр — 10 мм;
• Материал корпуса: алюминиевый сплав с антикоррозийной обработкой;
• Максимальная скорость вращения: до 6 000 об/мин;
• Точность считывания: ±0,02 (механическая/электронная).

Такие параметры позволяют применять устройство в системах, требующих контроля угла и положения с микрометровой точностью и высокой частотой обновления данных.

Принцип работы и особенности сигнального интерфейса

Принцип действия энкодера основан на оптическом сканировании кодированной шкалы с возможностью абсолютного позиционирования. Это означает, что энкодер сохраняет информацию о положении даже при отключении питания, обеспечивая:

• Непрерывность отслеживания позиции;
• Устойчивость к электропомехам;
• Высокую точность повторного включения;
• Исключение необходимости нулевой калибровки при старте системы.

Интерфейс SSI — синхронный последовательный интерфейс, обеспечивающий точную и быструю передачу данных по фиксированному протоколу, включающему:

• Синхронизацию передачи по сигналу тактовой частоты;
• Одновитовую последовательную передачу информации о положении;
• Поддержку однонаправленного обмена;
• Стандартную или расширенную 24/25/30-битную структуру передачи данных.

Преимуществом интерфейса является его независимость от помех и стабильность при работе в тяжёлых условиях, включая шумные промышленные среды.

Механическое исполнение и монтаж

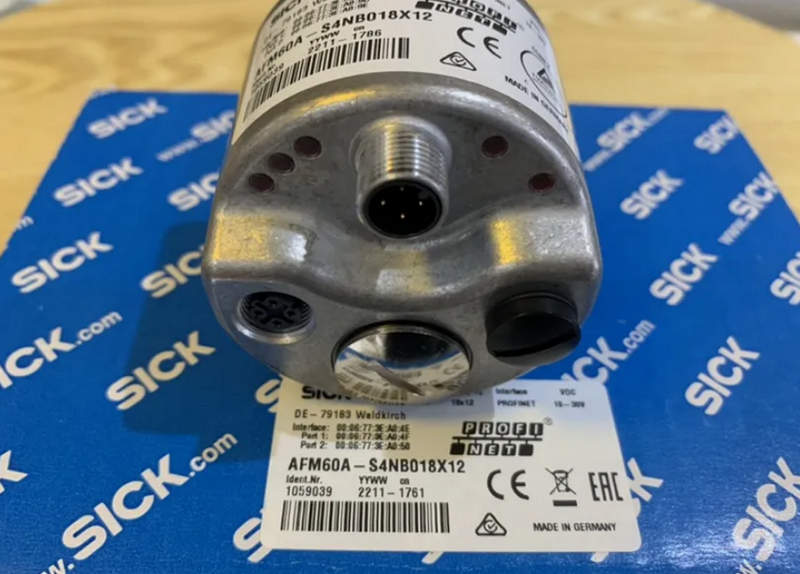

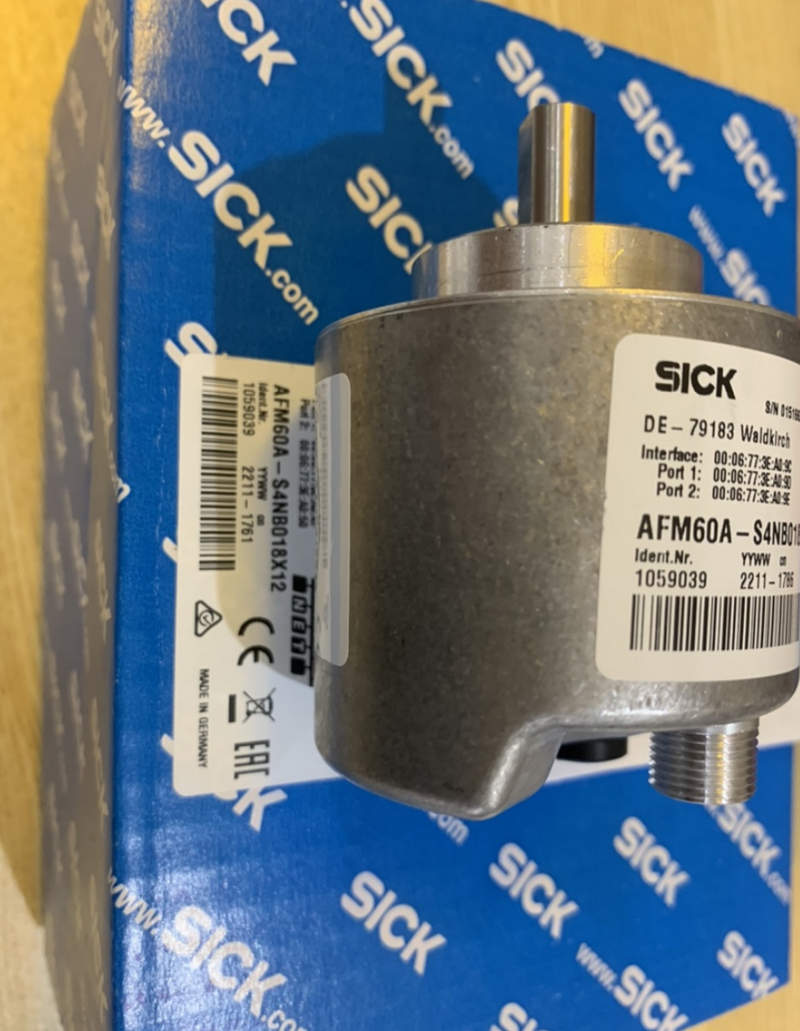

Энкодер SICK AFM60A-S4NB018X12 выполнен в прочном алюминиевом корпусе, стойком к вибрациям, пыли и влаге. Конструктивные особенности включают:

• Компактный диаметр корпуса: типично 58 мм;
• Крепление: с помощью монтажных фланцев с боковыми резьбовыми отверстиями;
• Тип соединения вала: прямая посадка на вал привода или с муфтой;
• Широкий выбор соединительных кабелей: прямой выход кабеля или поворотный разъём;
• Ударная стойкость: до 100 g, вибрационная — до 10 g (в диапазоне 10–2000 Гц).

Благодаря универсальному механическому исполнению энкодер легко интегрируется в существующие конструкции машин и механизмов.

Режимы и применение в автоматизированных системах

Энкодер AFM60A-S4NB018X12 может использоваться в различных режимах и отраслях, таких как:

• Режим точного позиционирования: Подходит для координатных столов, манипуляторов, портальных роботов; Используется для обратной связи в серводвигателях.
• Скоростное сканирование положения: Обеспечивает мгновенную обратную связь без потерь данных. Актуально в транспортировочных линиях, роликовых конвейерах, упаковочных машинах;
• Контроль вращения и углового смещения: Применяется в оборудовании для обработки материалов: токарных станках, фрезерных центрах, линиях профилирования.
• Автоматизация производственных линий: Используется в робототехнических системах, системах Pick-and-Place; Интеграция с ПЛК и контроллерами движения.

Преимущества и сильные стороны модели

Энкодер SICK AFM60A-S4NB018X12 отличается высокой технологичностью и адаптацией к индустриальным требованиям. Ниже перечислены ключевые преимущества:

• Абсолютное мультивитковое считывание: надёжное позиционирование без возврата к нулю;
• Максимальное разрешение 30 бит: высокая точность на множестве оборотов;
• Надёжный SSI-интерфейс: обеспечивает быструю и защищённую от помех передачу данных;
• Компактный размер: облегчает монтаж в ограниченных пространствах;
• Расширенный температурный диапазон: подходит для работы как на открытых площадках, так и в производственных помещениях;
• Прочность и устойчивость к вибрациям: допускается использование на подвижных частях станков.

Таким образом, SICK AFM60A-S4NB018X12 — это надёжный и высокоточный мультивитковый энкодер, предназначенный для задач, где требуется абсолютное позиционирование с высокой точностью и устойчивостью. Устройство легко интегрируется в автоматизированные системы, обладает прочной конструкцией и поддерживает промышленный интерфейс SSI, обеспечивающий стабильную связь с управляющими устройствами. Это делает его идеальным выбором для сложных промышленных задач, требующих высокой производительности и устойчивости к внешним воздействиям.
