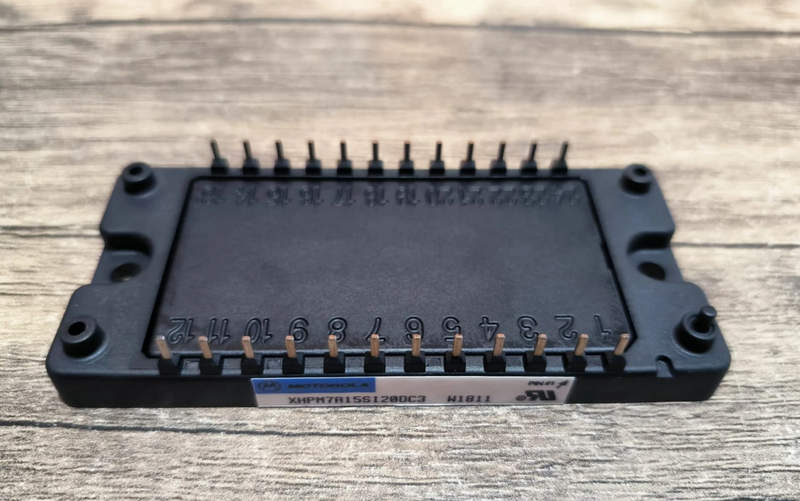

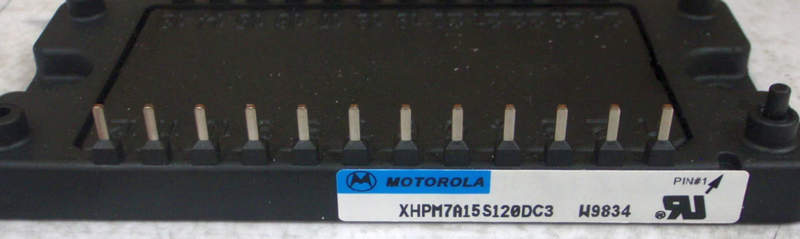

Силовой модуль Motorola XHPM7A15S120DC3 для высокоэффективных преобразователей мощности

Силовые модули, в том числе модели XHPM7A15S120DC3 от Motorola, широко применяются в системах управления электроприводами, преобразовательной технике и индустриальной автоматике. Эти устройства представляют собой интегрированные сборки полупроводниковых компонентов, предназначенные для управления и преобразования мощности в различных сегментах промышленного и транспортного электрооборудования. Конкретно модуль XHPM7A15S120DC3 относится к классу IGBT-модулей, предназначенных для работы в цепях постоянного и переменного тока с высокими значениями тока и напряжения.

Технические характеристики XHPM7A15S120DC3

Перед началом проектирования важно понимать полный набор параметров, которыми обладает данный силовой модуль. Он спроектирован на основе современной IGBT-технологии (Insulated Gate Bipolar Transistor), совмещающей преимущества MOSFET по входным характеристикам и биполярного транзистора по пропускной способности тока. Основные характеристики:

• Максимальное напряжение коллектор-эмиттер (VCES) — 1200 В;
• Максимальный коллекторный ток (IC) — 150 А при температуре корпуса до 25 C;

• Тип транзистора — IGBT с быстрым временем включения/выключения;
• Максимальная температура корпуса — до 150 C;
• Энергия включения/выключения — оптимизирована для работы на частотах до 20 кГц;
• Напряжение управляющего сигнала (VGE) — ±15 В;
• Встроенный диод свободного хода — есть (с быстрым восстановлением);
• Тепловое сопротивление корпус–радиатор — менее 0,25 C/Вт;
• Корпус — изолированный, промышленного стандарта с резьбовыми выводами;
• Размеры и вес — компактные габариты (обычно в пределах 130×70×35 мм), масса ~500 г.

Этот модуль рассчитан на использование в условиях высокой токовой нагрузки и обеспечивает стабильную работу в инверторных схемах, преобразователях и источниках бесперебойного питания.

Конструктивные и эксплуатационные особенности

Motorola XHPM7A15S120DC3 выполнен в защищенном пластиковом корпусе с алюминиевым основанием, обеспечивающим эффективный тепловой отвод. Монтаж осуществляется через крепежные отверстия, предусмотренные для установки на радиаторы или теплоотводящие пластины. Важной конструктивной чертой является наличие встроенного диода свободного хода, что позволяет модулям выдерживать обратные токи при резких изменениях режимов нагрузки. Это особенно актуально в приводной технике, где присутствуют частые реверсы и торможения. Применение диодов с быстрым временем восстановления снижает тепловые потери и улучшает общее быстродействие силовой схемы. Также стоит отметить оптимизированную компоновку выводов: силовые и управляющие цепи разделены, что снижает уровень электромагнитных помех и упрощает трассировку при проектировании печатных плат или компоновке силового шкафа.

Принцип работы IGBT-сборки

В основе работы модуля лежит принцип управления проводимостью силовых ключей через подачу напряжения на управляющий затвор. При подаче положительного напряжения относительно эмиттера IGBT переходит в проводящее состояние, пропуская ток от коллектора к эмиттеру. После снятия сигнала транзистор закрывается, прерывая цепь. Режимы работы:

• Ключевой режим — включение/выключение транзистора с минимальными потерями;
• Импульсно-широтная модуляция (ШИМ) — управление скважностью сигнала для плавного регулирования мощности;
• Режим реверсирования тока — за счет встроенного диода модуль способен пропускать обратные токи, возникающие при торможении двигателей или колебаниях в нагрузке;
• Защитный режим — при перегреве или перегрузке модуль должен отключаться внешними средствами защиты (термодатчики, токовые шунты).

Области применения

Благодаря высокой мощности и стабильности, XHPM7A15S120DC3 находит применение в широком спектре задач, где требуется эффективное управление электрической энергией:

• Частотные преобразователи для асинхронных и синхронных двигателей;
• Инверторы солнечных и ветровых электростанций;
• Источники бесперебойного питания (UPS) большой мощности;
• Промышленные электроприводы с регулируемой скоростью;
• Электротранспорт, включая приводы трамваев, троллейбусов и электропогрузчиков;
• Преобразователи в оборудовании сварки и индукционного нагрева.

Таким образом, силовой модуль Motorola XHPM7A15S120DC3 представляет собой высокоэффективное решение для управления мощными нагрузками в системах автоматизации, преобразования энергии и приводной техники. Благодаря продуманной конструкции, оптимальным параметрам и встроенной защите, данный модуль способен обеспечить надежную и длительную работу в условиях интенсивной эксплуатации.
