Надёжный контроль продукции с WL18-2N430 в промышленной автоматике

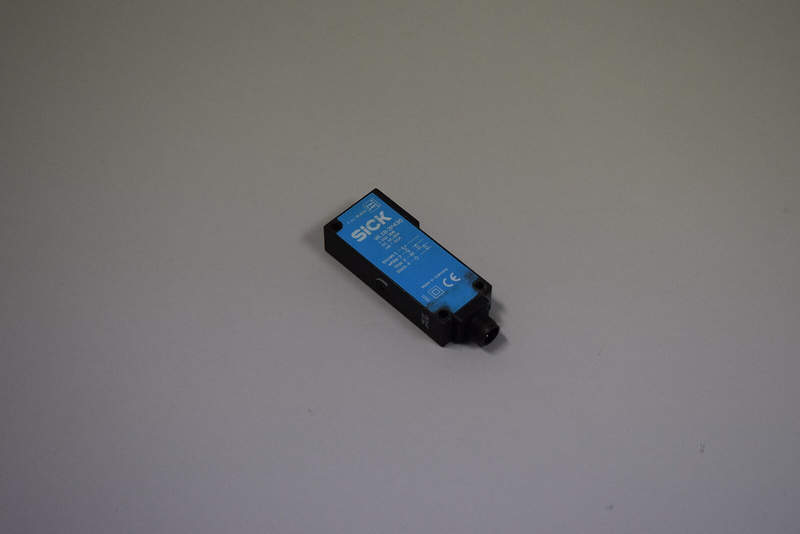

Фотоэлектрические датчики являются ключевым элементом в системах промышленной автоматизации. Они обеспечивают бесконтактное обнаружение объектов, отслеживание положения и контроль технологических процессов. Среди таких устройств особое внимание заслуживает модель SICK WL18-2N430 — отражательный фотоэлектрический датчик с характеристиками, обеспечивающими надежность работы даже в сложных производственных условиях.

Технические характеристики

Данная модель демонстрирует сочетание высокой точности с компактностью и универсальностью. Основные технические параметры:

• Принцип действия: отражательный датчик с поляризационным фильтром;
• Источник света: красный светодиод;
• Дальность срабатывания: до 4 м (в сочетании со стандартным отражателем типа PL80A);
• Время отклика: примерно 0,5 мс;
• Тип выхода: транзисторный NPN, с функцией переключения на разомкнутый коллектор;
• Напряжение питания: от 10 до 30 В DC;
• Ток потребления: ≤ 30 мА (без нагрузки);
• Нагрузочный ток: макс. 100 мА;
• Температурный диапазон эксплуатации: от –25 C до +55 C;
• Класс защиты: IP67;
• Подключение: 4-контактный разъем M12;
• Индикация: светодиодная индикация наличия сигнала и питания;
• Корпус: цилиндрический пластиковый корпус M18, с прочной резьбой и стопорной гайкой.

Конструкция и особенности исполнения

Датчик выполнен в цилиндрическом исполнении диаметром 18 мм, что обеспечивает легкую интеграцию в стандартные крепежные системы. Конструкция включает:

• Прочный пластиковый корпус с антивибрационными характеристиками;
• Фронтальное оптическое окно, защищенное от загрязнений;
• Поляризационный фильтр, исключающий ложные срабатывания от блестящих поверхностей;
• Интегрированную электронную защиту от переполюсовки, короткого замыкания и перегрузки по выходу;
• Светодиоды на корпусе, отображающие состояние питания и отклика — это облегчает монтаж и диагностику.

Режимы работы

SICK WL18-2N430 реализует стандартный режим отражения от отражателя (retro-reflective), в котором:

• Эмиттер излучает видимый красный свет;
• Свет отражается от специального рефлектора;
• При прерывании светового потока объектом происходит изменение состояния выходного сигнала.

Дополнительные особенности:

• Возможность регулировки чувствительности для работы с объектами разной прозрачности;
• Устойчивость к загрязнениям и пыли за счёт мощного светового пучка;
• Высокая скорость отклика позволяет использовать датчик для отслеживания быстро движущихся объектов.

Принцип действия

Принцип действия датчика основан на оптической триангуляции: в нормальных условиях луч отражается от установленного отражателя и возвращается в приемник. Когда между датчиком и отражателем появляется объект, луч прерывается, что фиксируется электроникой устройства и приводит к изменению логического уровня на выходе. Такая схема обеспечивает:

• Надежное определение наличия/отсутствия объекта;
• Игнорирование ложных отражений от глянцевых и прозрачных поверхностей;
• Стабильную работу в условиях переменного освещения и загрязнений.

Области применения

Датчик WL18-2N430 широко применяется в различных отраслях, включая:

• Транспорт и логистика: контроль прохождения коробок на конвейере, определение заполненности участков;
• Упаковочная промышленность: отслеживание упаковок, проверка наличия этикеток или компонентов;
• Автоматика на производстве: запуск/остановка операций при появлении деталей;
• Машиностроение: защита рабочих зон, позиционирование подвижных элементов;
• Складские системы: определение уровня заполнения контейнеров, отслеживание перемещения грузов.

Почему стоит выбрать SICK WL18-2N430?

Ниже перечислены, какие конкурентные преимущества делает этот фотоэлектрический датчик эффективным решением:

• Высокая дальность действия — до 4 м с рефлектором, чего достаточно для большинства производственных задач;
• Отличная устойчивость к внешним воздействиям — корпус с защитой IP67, стойкий к влаге и пыли;
• Яркий видимый луч — облегчает юстировку и настройку;
• Быстрое срабатывание — подходит для динамичных процессов;
• Компактный формат — легко интегрируется в существующие конструкции;
• Безопасность эксплуатации — встроенные защиты от перегрузки, КЗ и переполюсовки;
• Экономия на обслуживании — минимальная потребность в технической поддержке;
• Совместимость со стандартами автоматизации — выход NPN с возможностью подключения к ПЛК, реле, контроллерам и модульным входам.

Таким образом, фотоэлектрический датчик SICK WL18-2N430 — это надежное и проверенное решение для автоматизации обнаружения объектов. Его преимущества заключаются в высокой чувствительности, прочности конструкции и устойчивости к внешним воздействиям. Он легко настраивается, устойчив к помехам и подходит для работы в условиях промышленного загрязнения. Универсальность исполнения делает его актуальным выбором для множества сфер — от логистики до машиностроения.
