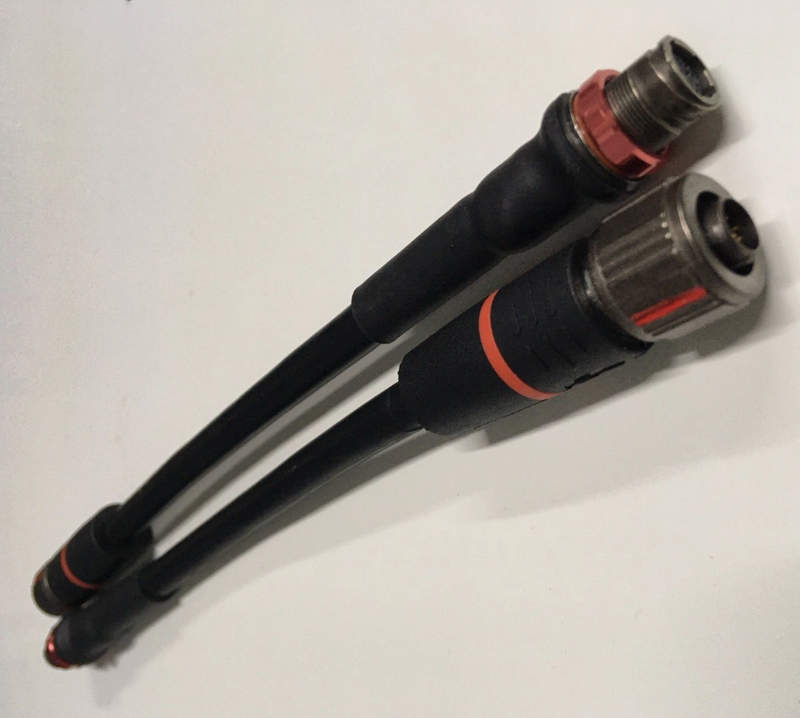

Надёжное подключение модулей с разъёмом SICK NANSX-AAABZZZZ1

В современных системах автоматизации и сбора данных высокое значение приобретают элементы интерфейса, обеспечивающие надёжную передачу сигналов, стабильную коммуникацию между устройствами и безопасное соединение в условиях промышленных воздействий. Одним из таких компонентов выступает системный разъём SICK NANSX-AAABZZZZ1. Эта модель разработана с учётом требований к совместимости, стойкости и точности, что делает её востребованной в составе датчиков, исполнительных механизмов, блоков питания, контроллеров и распределительных устройств.

Технические характеристики

Разъём SICK NANSX-AAABZZZZ1 сконструирован с ориентацией на применение в промышленных сетях и системах ввода/вывода. Он относится к серии системных разъёмов для подключения датчиков, энкодеров и модулей ввода/вывода с высоким уровнем надёжности. Основные технические параметры устройства включают:

• Конфигурация контактов — многоштырьковая структура; в типовом исполнении 12 или 17 контактов, обеспечивающих параллельную передачу цифровых и аналоговых сигналов;
• Номинальное напряжение — до 250 В переменного или постоянного тока, в зависимости от модификации;
• Номинальный ток — до 4 А на каждый контакт, при условии правильного монтажа и теплового отвода;

• Сопротивление изоляции — не менее 109 Ом при испытательном напряжении 500 В;
• Диапазон рабочих температур — от –25 до +85 C, с возможностью кратковременного выхода за границы при пиковых нагрузках;
• Степень защиты — IP67 в собранном виде, при условии корректной затяжки резьбовой муфты и соблюдении всех уплотнительных требований;
• Материал контактов — латунь с гальваническим покрытием (золото или олово в зависимости от позиции в конфигурации);
• Тип подключения проводов — пайка, винтовое или пружинное соединение, в зависимости от исполнения;
• Корпус — полиамид усиленный стекловолокном; устойчив к механическим повреждениям, агрессивным средам и ультрафиолету;
• Совместимость — подходит для подключения к продукции SICK, включая инкрементальные и абсолютные энкодеры, а также сетевые узлы (например, серий DFS60, ATM60 и др.).

Конструктивные особенности и принципы работы

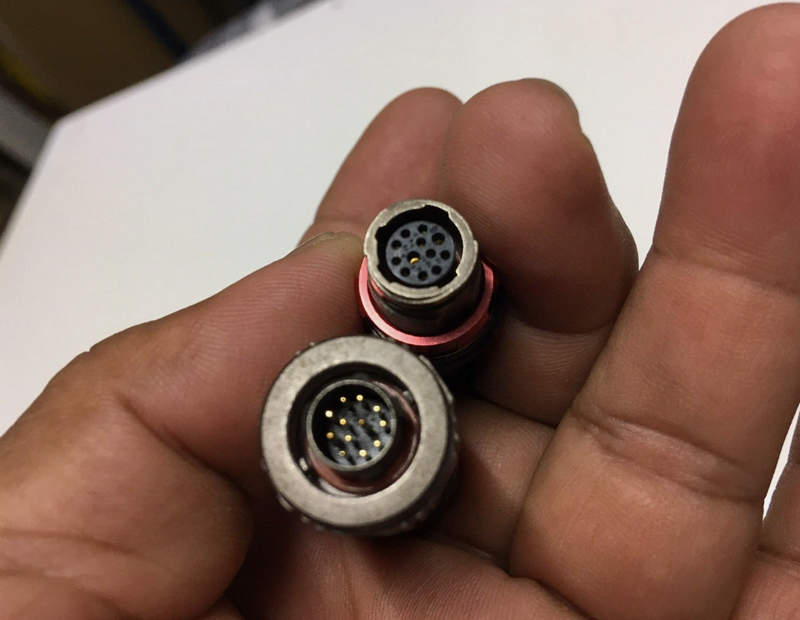

Системный разъём NANSX-AAABZZZZ1 выполнен в корпусе цилиндрической или многоугольной формы с резьбовой накаткой для фиксации. Конструкция предусматривает защиту от переполюсовки и ошибочного подключения — за счёт ключевой выемки и направляющих пазов. Присутствует механическая защита от разъединения при вибрации — фиксирующая гайка имеет дополнительный замок против самооткручивания.

Принцип работы разъёма основан на плотном и равномерном прижиме ответной части к контактной площадке, что гарантирует минимальное переходное сопротивление. Благодаря продуманной геометрии и качеству сборки обеспечивается стабильная передача сигналов даже в условиях электромагнитных помех и скачков напряжения.

Особое внимание уделено герметичности: встроенные уплотнители из термостойкого эластомера защищают контакты от влаги и пыли, а внутренняя структура минимизирует риск пробоя при резких скачках температуры или конденсации. В зависимости от конфигурации, возможно наличие экранов для подавления высокочастотных помех, а также изолированных сигнальных пар с отдельными земляными выводами, что упрощает интеграцию в системы с дифференциальной передачей данных.

Режимы эксплуатации и варианты применения

Разъём NANSX-AAABZZZZ1 способен работать в различных режимах, обеспечивая как статичную коммутацию, так и динамичную передачу данных:

• Режимы питания: передача питания на датчики (24 В DC), активные исполнительные элементы и интерфейсные модули;
• Режимы сигнальной передачи: асинхронная или синхронная передача сигналов с кодированием (например, SSI, RS-422, CAN);
• Режимы диагностики: передача обратной информации о состоянии оборудования — перегрев, ошибка подключения, индикация статуса;
• Режимы частотной или импульсной передачи: поддержка высокочастотных каналов до нескольких мегагерц, что важно для энкодеров и датчиков скорости.

Области применения

Разъём SICK NANSX-AAABZZZZ1 применяется в системах, где требуется надёжное соединение в условиях промышленных воздействий. Он широко используется:

• в автоматизированных конвейерах, транспортерных линиях и упаковочных машинах;
• в робототехнических комплексах и манипуляторах;
• в измерительных системах с энкодерами (линейные, угловые, инкрементальные и абсолютные);
• в системах безопасности (ограждения, контроллеры, стоп-сигналы);
• в распределённых модулях ввода/вывода (I/O) и интерфейсах PROFIBUS/PROFINET;
• в машиностроении и линиях ЧПУ, где требуется точное позиционирование и обратная связь;
• в железнодорожной и транспортной технике (датчики положения, скоростные считыватели).

В целом, системный разъём SICK NANSX-AAABZZZZ1 — это элемент, сочетающий в себе промышленную прочность, точную конструкцию и универсальность. Он легко внедряется в сложные системы автоматизации, выдерживает высокие эксплуатационные нагрузки и обеспечивает стабильную передачу данных. Его использование в составе оборудования позволяет повысить надёжность всей системы, уменьшить время на техническое обслуживание и обеспечить непрерывность технологического процесса. Выбирая SICK и сотрудничество с «Олниса», вы получаете не только качественные компоненты, но и поддержку на каждом этапе проекта.
