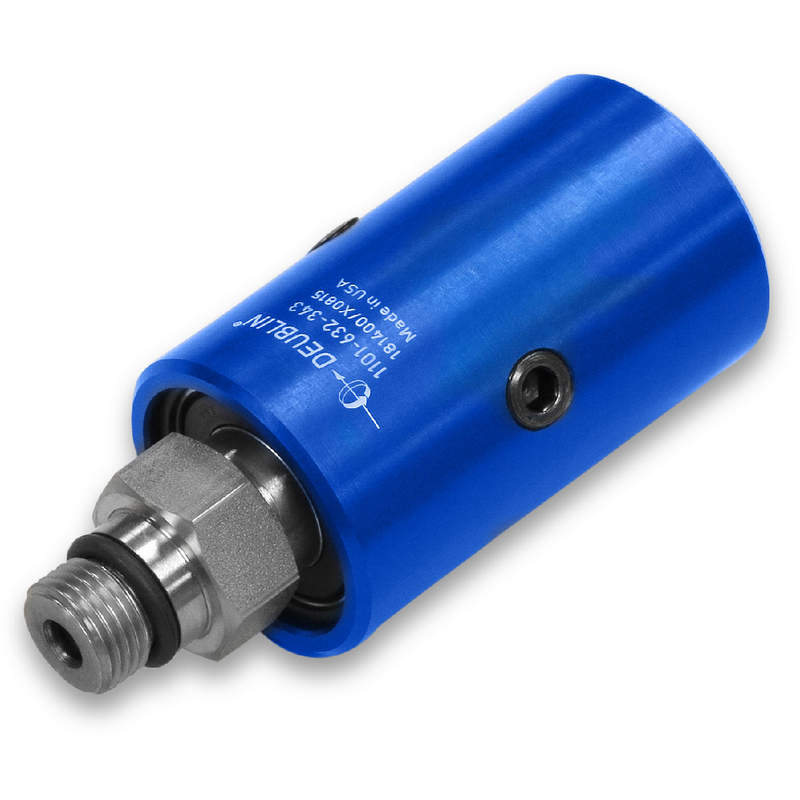

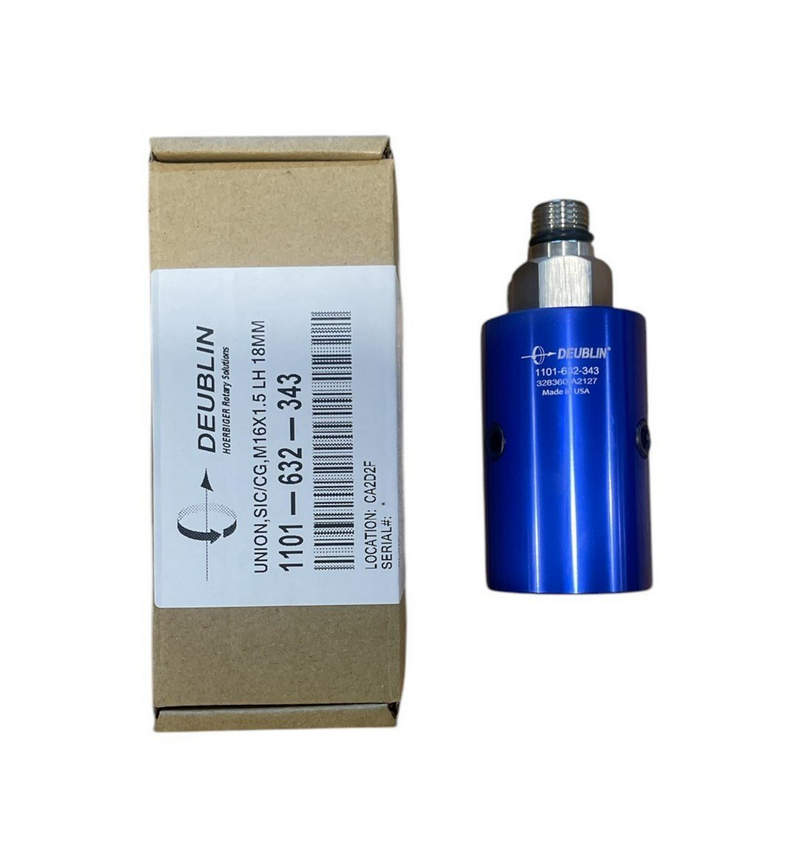

Надежное уплотнение для промышленного применения — Deublin 1101-632-343

Ротационные соединения играют ключевую роль в передаче различных сред — пара, воды, масла, воздуха — от стационарных элементов к вращающимся частям оборудования. Эти устройства обеспечивают герметичный и надёжный канал для среды, предотвращая утечки и минимизируя износ. Одним из таких высококачественных решений является соединение DEUBLIN 1101-632-343 — представитель линейки компактных, прочных и надёжных узлов, востребованных в самых разных отраслях.

Технические характеристики

Данная модель обладает следующими основными параметрами, обеспечивающими стабильную и безопасную работу в производственных условиях:

• Серия: 1101 (одноходовой тип конструкции, с неподвижным сифонным патрубком);
• Артикул: 1101-632-343;

• Тип среды: жидкость (вода, масло) и воздух;
• Количество каналов: один;
• Максимальное давление: до 10 бар для воды и до 7 бар для воздуха;
• Максимальная скорость вращения: до 3000 об/мин;
• Максимальная температура рабочей среды: до +120 C;
• Резьбовое присоединение: внутренняя резьба 3/8" BSP;
• Материал корпуса: латунь или нержавеющая сталь (в зависимости от партии);
• Уплотнение: механическое, с прецизионной подгонкой скользящих поверхностей;
• Монтажная конфигурация: фланцевое или резьбовое подключение с возможностью адаптации под конструкцию заказчика.

Эти параметры обеспечивают универсальность и надёжность в эксплуатации на оборудовании с высокой динамической нагрузкой.

Конструкция и материалы

Соединение спроектировано по принципу минимизации габаритов при сохранении прочностных характеристик. Основные элементы конструкции включают:

• Корпус: изготовлен из коррозионностойкой стали или латуни, обеспечивает прочность, герметичность и устойчивость к вибрациям;
• Роторный вал: передаёт вращательное движение и имеет прецизионную обработку для исключения дисбаланса;
• Статор (неподвижная часть): связан с подводящей трубопроводной арматурой;
• Уплотняющий узел: в основе — керамические и углеродные кольца, обеспечивающие стабильную герметизацию при вращении;
• Подшипниковая опора: как правило, используется игольчатый или шариковый подшипник, выдерживающий осевые и радиальные нагрузки.

Такой набор материалов гарантирует высокую стойкость к износу, термостойкость, и низкий коэффициент трения на контактирующих поверхностях.

Принцип действия

Устройство функционирует по стандартной схеме передачи среды от неподвижного источника к вращающемуся элементу. Общий алгоритм работы включает:

• Подача среды в корпус узла с неподвижной стороны (обычно через статор);
• Прохождение среды через уплотнённую зону между статором и ротором;
• Передача среды на вращающуюся часть оборудования — вал, ролик, шпиндель и др.;
• Компенсация движения происходит за счёт плавающего уплотнительного узла, который допускает минимальные осевые отклонения;
• Отвод среды при необходимости (в случае двойного действия или реверсивного потока).

Такая система позволяет избежать утечек даже при высоких оборотах, сохраняя давление и контроль температуры на заданном уровне.

Преимущества использования

Устройство DEUBLIN 1101-632-343 имеет ряд эксплуатационных и технических достоинств:

• Компактные размеры при высоких показателях давления и скорости;
• Прецизионная обработка деталей — низкий уровень вибраций;
• Устойчивость к агрессивным средам и перепадам температур;
• Надёжная герметизация даже при длительной эксплуатации;
• Простота монтажа, возможность реверса и обслуживания без полной разборки;
• Совместимость с различными промышленными флюидами — от воздуха до масляных эмульсий.

Эти преимущества делают модель универсальным решением в системах с вращающимися узлами, где требуется точная и стабильная передача жидкости или газа.

Режимы и условия эксплуатации

Для ротационного соединения DEUBLIN 1101-632-343 допустимы следующие рабочие режимы:

• Непрерывное вращение: подходит для станков, где постоянное движение вала — норма (например, шпиндели фрезерных или токарных станков);
• Импульсная подача: устройство справляется с кратковременными включениями подачи среды;
• Реверсивное вращение: возможно при корректной установке и наличии соответствующей модификации уплотнений;
• Горизонтальное и вертикальное расположение: допускается любая ориентация, но при вертикальном монтаже рекомендуется учитывать направление потока и усилие тяжести.

В условиях повышенной запылённости, вибраций и перепадов температуры соединение сохраняет стабильные характеристики при условии соблюдения межсервисных интервалов.

Области применения

Модель DEUBLIN 1101-632-343 широко применяется в различных отраслях благодаря своей универсальности:

• Металлообработка: подача СОЖ (смазочно-охлаждающей жидкости) к инструменту;
• Полиграфия: охлаждение валов и подача воздуха в муфты;
• Текстильное оборудование: нагрев и подача пара в цилиндры;
• Литьевые машины: циркуляция термоконтролируемой жидкости;
• Автоматизированные линии: соединение подвижных узлов с пневматикой;
• Оборудование с гидравлическими муфтами и тормозами: передача давления и масла.

Применение охватывает как серийное производство, так и индивидуальные промышленные решения, включая нестандартные компоновки.

Таким образом, ротационное соединение DEUBLIN 1101-632-343 — это пример надёжного инженерного решения, рассчитанного на длительный ресурс и широкий диапазон условий эксплуатации. Современные технологии производства, продуманная конструкция и качественные материалы делают его незаменимым элементом в оборудовании, где важна надёжная передача рабочей среды от неподвижной части к вращающейся.
