Минимальное энергопотребление и стабильный выход — LP2985A-50DBVRM3

Линейные стабилизаторы напряжения находят широкое применение в чувствительных электронных устройствах, где требуется малошумная и стабильная подача питания. Среди таких компонентов особое место занимает стабилизатор Texas Instruments LP2985A-50DBVRM3 — компактный и энергоэффективный LDO-регулятор, ориентированный на питание цифровых и аналоговых схем, требующих точного напряжения 5 В.

Технические характеристики

Перед выбором стабилизатора важно понимать ключевые электрические параметры, которые влияют на его поведение в различных условиях эксплуатации. Ниже представлены основные характеристики LP2985A-50DBVRM3:

Тип стабилизатора: LDO (Low Dropout Regulator);
Фиксированное выходное напряжение: 5 В;
Диапазон входного напряжения: от 2,5 до 16 В;
Максимальный выходной ток: 150 мА;
Тип выхода: фиксированный;
Напряжение насыщения (dropout voltage): ≤ 200 мВ при 150 мА;
Точность стабилизации выходного напряжения: ±1%;
Температурный диапазон работы: от –40 C до +125 C;
Коэффициент подавления пульсаций (PSRR): 75 дБ при 1 кГц;
Тип корпуса: SOT-23-5 (DBV), совместим с поверхностным монтажом.

Эти параметры делают устройство особенно подходящим для питания чувствительной аналоговой электроники, включая сенсоры, АЦП, микроконтроллеры и беспроводные модули.

Конструктивные особенности

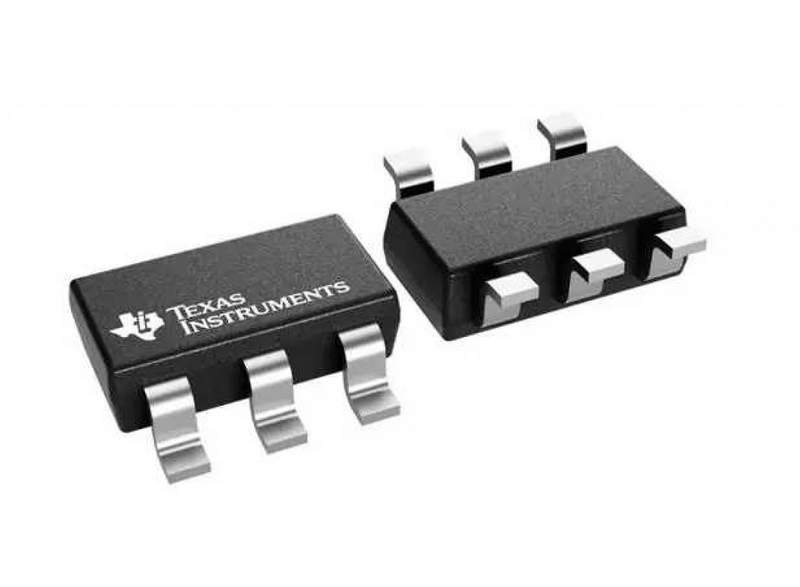

Данный стабилизатор выполнен в миниатюрном корпусе SOT-23-5, что позволяет эффективно использовать его на платах с ограниченным пространством. Ниже перечислены ключевые конструктивные особенности LP2985A-50DBVRM3:

Встроенный транзистор P-канального типа: упрощает схему управления и снижает токи утечки;
Цепь мягкого старта: обеспечивает плавное нарастание выходного напряжения без бросков;
Встроенная защита от перегрева: предотвращает повреждение устройства при перегрузке или перегреве;
Защита от короткого замыкания: сохраняет работоспособность стабилизатора при замыкании нагрузки;
Low quiescent current: ток покоя составляет около 65 мкА, что особенно важно в устройствах на батарейном питании;
Широкий диапазон входных напряжений: упрощает интеграцию с различными источниками питания — от литий-ионных аккумуляторов до внешних блоков.

Эти особенности в совокупности делают стабилизатор надежным и универсальным решением для многих схем с ограниченным энергопотреблением.

Принцип работы

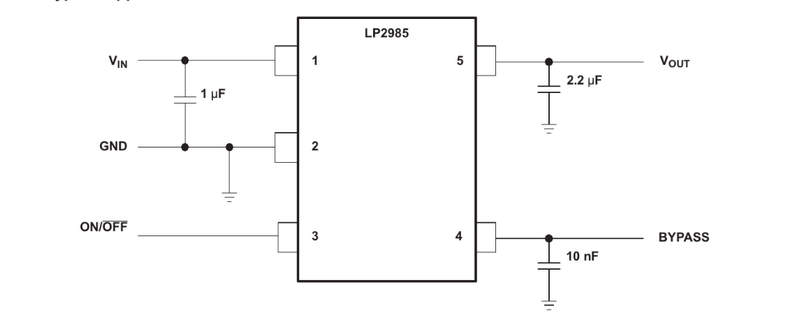

Основной принцип работы LP2985A-50DBVRM3 основан на архитектуре линейного стабилизатора с малым напряжением насыщения. Ниже приведен общий алгоритм его функционирования:

Подача входного напряжения: через вывод IN осуществляется подача нестабилизированного источника питания;
Выходное напряжение формируется с помощью управляющего каскада: внутри микросхемы размещён усилитель ошибки, который сравнивает внутренний опорный источник с напряжением обратной связи;
Регулирующий элемент (P-MOSFET): обеспечивает необходимую регулировку выходного тока;
Подача напряжения на вывод OUT: стабилизированное напряжение 5 В подается на нагрузку;
Вывод SHDN (если активен): обеспечивает возможность включения/выключения стабилизатора в системах с энергосбережением.

Таким образом, LP2985A-50DBVRM3 обеспечивает точную стабилизацию выходного напряжения независимо от колебаний входного питания или изменения тока нагрузки.

Режимы работы

Стабилизатор поддерживает несколько рабочих режимов в зависимости от состояния управляющего вывода SHDN:

Нормальный режим: стабилизатор активен, регулирует выходное напряжение на уровне 5 В;
Режим отключения (shutdown): при подаче логического «0» на вывод SHDN стабилизатор переходит в режим с минимальным током потребления (~1 нА), при этом выходное напряжение отсутствует;
Режим перегрузки: при превышении допустимого тока стабилизатор ограничивает ток и снижает выходное напряжение;
Режим термозащиты: при достижении внутренним кристаллом критической температуры (>150 C) устройство автоматически выключается до снижения температуры.

Поддержка shutdown-режима особенно полезна в мобильных устройствах и автономных системах, где важно минимизировать энергопотребление.

Области применения

Благодаря своим компактным размерам, малому току покоя и высокой точности стабилизации, LP2985A-50DBVRM3 применяется в следующих типах устройств:

Портативная электроника: смартфоны, плееры, наушники с активным шумоподавлением;
Измерительные системы: прецизионные датчики, АЦП/ЦАП, лабораторное оборудование;
Микроконтроллерные системы: питание контроллеров и периферии в IoT и embedded-системах;
Беспроводные устройства: питание Bluetooth, Wi-Fi, ZigBee модулей;
Медицинская аппаратура: питание малошумящих усилителей и сенсоров;
Системы GPS и навигации: стабильное питание GPS-чипов и антенн;

Автомобильная электроника: при питании компонентов с повышенными требованиями к электромагнитной совместимости и стабильности питания.

Преимущества применения LP2985A-50DBVRM3

Ключевые достоинства использования данного стабилизатора включают в себя:

Высокая точность стабилизации напряжения;
Низкий уровень шума на выходе;
Минимальный ток покоя — экономия энергии;
Широкий температурный диапазон эксплуатации;
Поддержка функции включения/выключения;
Встроенные схемы защиты (короткое замыкание, перегрев);
Удобство монтажа благодаря компактному корпусу;
Устойчивость к выбросам напряжения и электромагнитным помехам;
Надежность и долговечность от бренда Texas Instruments.

Таким образом, стабилизатор LP2985A-50DBVRM3 — это удачное решение для разработчиков компактных и энергоэффективных электронных устройств, в которых важны стабильность, низкий уровень шума и высокая точность выходного напряжения. Надёжность схемотехники, малые габариты и функциональная гибкость делают его оптимальным выбором для широкого круга применений — от бытовой электроники до промышленной автоматизации.
