Универсальный стабилизатор напряжения Texas TPS7A2033PDBVR
Линейный стабилизатор напряжения TPS7A2033PDBVR от Texas Instruments представляет собой малошумящее, малотоковое решение для питания различных чувствительных к шуму микросхем. Благодаря высокой точности стабилизации, встроенной защите и компактному корпусу, он широко применяется в портативной электронике, датчиках, микроконтроллерных системах и аналоговых модулях. Данный стабилизатор обеспечивает фиксированное выходное напряжение 3,3 В при входном диапазоне до 6 В и способен стабильно работать при выходном токе до 300 мА.
Технические характеристики стабилизатора
Основные электрические и эксплуатационные параметры устройства включают:
- Тип стабилизации: линейный, с фиксированным выходным напряжением;
- Выходное напряжение: 3,3 В (фиксированное);
- Диапазон входного напряжения: от 2,7 до 6,0 В;
- Максимальный выходной ток: 300 мА;

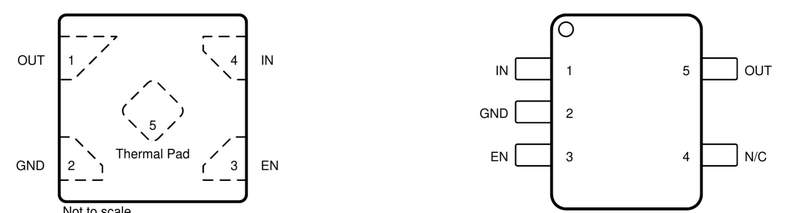

- Тип корпуса: SOT-23-5 (PDBVR), компактный и совместимый с автоматизированной поверхностной пайкой;
- Точность выходного напряжения: ±2 % (при номинальной нагрузке и температуре);
- Коэффициент подавления пульсаций (PSRR): до 70 дБ при 1 кГц;
- Шум выходного напряжения: менее 30 мкВ RMS в диапазоне 10 Гц – 100 кГц;
- Температурный диапазон эксплуатации: от -40 до +125 C;
- Тип охлаждения: пассивное, через монтажную площадку корпуса.
Такие параметры делают TPS7A2033PDBVR отличным выбором для схем, где важна стабильность и низкий уровень шумов на выходе.
Конструкционные и схемотехнические особенности
Устройство сконструировано с учетом требований к компактности, энергоэффективности и электромагнитной совместимости. Ниже выделим ключевые инженерные решения, реализованные в микросхеме:
- Встроенная защита от короткого замыкания — предотвращает перегрузку выходного каскада при ошибках подключения;
- Термозащита — автоматическое отключение при превышении порога перегрева (обычно около 160 C), с восстановлением при снижении температуры;
- Встроенный транзистор управления — LDO-архитектура с минимальным падением напряжения;
- Отсутствие необходимости в загрузочном токе — стабилизатор может запускаться даже при малой выходной нагрузке;

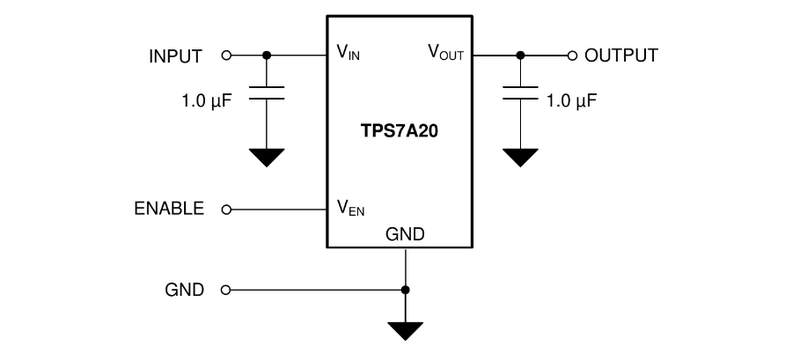

- Минимум внешних компонентов — достаточно установить выходной и входной конденсаторы (типично по 1 мкФ) для корректной работы схемы;
- Широкий выбор вариантов по напряжению — линейка TPS7A20 содержит версии на 1,2 В; 1,8 В; 2,5 В; 3,0 В и 3,3 В, среди которых модель TPS7A2033PDBVR обеспечивает стабильные 3,3 В.
Все эти особенности позволяют легко интегрировать компонент в схемы компактных приборов и упрощают трассировку печатной платы.
Режимы работы и принципы стабилизации
Работа микросхемы основана на классической архитектуре LDO (Low Dropout Regulator), где регулирующий транзистор работает в линейном режиме. Ниже представлены, какие ключевые режимы характерны для этого стабилизатора:
- Режим нормальной стабилизации — при достаточном входном напряжении и умеренной нагрузке выход поддерживается на уровне 3,3 В;
- Режим перегрузки — при токе нагрузки выше 300 мА активируется токовая защита, ограничивая ток и снижая напряжение;
- Режим перегрева — встроенный термодатчик временно отключает регулятор, предотвращая повреждение кристалла;
- Холодный старт — при включении питания стабилизатор обеспечивает плавный выход на рабочее напряжение, снижая стартовый бросок тока;
- Низкое входное напряжение — при снижении Vin ниже порога (примерно 2,7 В) напряжение на выходе также снижается, устройство прекращает стабилизацию;
- Работа без нагрузки — стабилизатор способен сохранять устойчивость даже при отсутствии потребителя.
Принцип действия схемы включает использование усилителя ошибки, опорного напряжения и регулирующего элемента, замыкающихся по отрицательной обратной связи. Это обеспечивает высокую точность и быстрое реагирование на изменения входного напряжения или нагрузки.
Области применения TPS7A2033PDBVR
Стабилизатор используется в различных типах электронных устройств, где критично низкое шумовое воздействие и стабильность выходного напряжения. Перечислим основные применения:
- Аналоговые датчики и усилители — питание цепей с малым уровнем сигнала;
- Прецизионные АЦП и ЦАП — обеспечение стабильного и низкошумящего источника опорного питания;
- Микроконтроллеры и цифровые ядра — питание внутренних модулей при необходимости разделения цепей питания;
- Портативные устройства — благодаря низкому току покоя и высокой эффективности;
- Коммуникационные модули — Wi-Fi, BLE и RF-модули с повышенной чувствительностью;
- Системы GPS и навигации — где важно исключение шумов и помех;
- Медицинская аппаратура и приборы контроля — обеспечение точности и надежности работы сенсоров и измерителей.
Высокая универсальность и компактность делают компонент привлекательным решением для широкого спектра задач.
Таким образом, стабилизатор TPS7A2033PDBVR — это сбалансированное решение для низковольтных устройств, сочетающее точность, надёжность и минимальные габариты. Его применение позволяет улучшить стабильность питания, снизить уровень шумов и обеспечить безопасную эксплуатацию электронных систем. Благодаря простоте интеграции и наличию защит, он легко встраивается даже в критически чувствительные электронные модули, обеспечивая стабильную работу всей системы.
