Смесительный клапан ESBE VRG131 DN25 11601000/11601100: компактное управление потоками теплоносителя
Управление температурой в гидравлическом контуре требует арматуры, способной не просто перекрывать поток, а дозированно изменять соотношение между двумя направлениями движения теплоносителя. Для таких задач применяется трехходовой смесительный клапан ESBE VRG131 DN25, относящийся к серии поворотной регулирующей арматуры VRG130. Модель рассчитана на работу в системах отопления и охлаждения и может использоваться как для смешивания потоков, так и для их перераспределения. Исполнение диаметром DN25 представлено у производителя двумя вариантами: ESBE VRG131 11601000 с коэффициентом Kvs 6,3 и ESBE VRG131 11601100 с Kvs 10.
Технические характеристики
Основные параметры смесительного клапана ESBE VRG131 25 характеризуют его как компактный регулирующий элемент для закрытых инженерных контуров. Ниже рассмотрим ключевые технические показатели.
- номинальный диаметр исполнения — DN25,
- код исполнения с Kvs 6,3 — 11601000,
- код исполнения с Kvs 10 — 11601100,
- коэффициент пропускной способности — Kvs 6,3 или Kvs 10 в зависимости от исполнения,
- тип трубного присоединения — внутренняя резьба Rp 1",
- класс давления серии — PN10,
- рабочее давление — до 1 МПа,
- максимальный перепад давления при работе в режиме смешивания — 100 кПа,
- максимальный перепад давления при работе в режиме отвода — 200 кПа,
- давление блокировки — 200 кПа,
- диапазон регулирования Kv/Kv min по линии A–AB — 100,
- рабочая температура теплоносителя — от −10 до +110 °C,
- кратковременно допустимая температура теплоносителя — до +130 °C,
- допустимое содержание гликоля в водной смеси — до 50 %,
- допустимое содержание этанола в водной смеси — до 28 %,
- крутящий момент для типоразмеров DN15–32 при номинальном давлении — менее 3 Н·м,
- масса исполнения DN25 — около 0,70 кг,
- размер A — 41 мм,
- размер B — 82 мм,
- размер C — 34 мм,
- размер D — 52 мм,
- размер E — 41 мм.
Особенности конструкции устройств

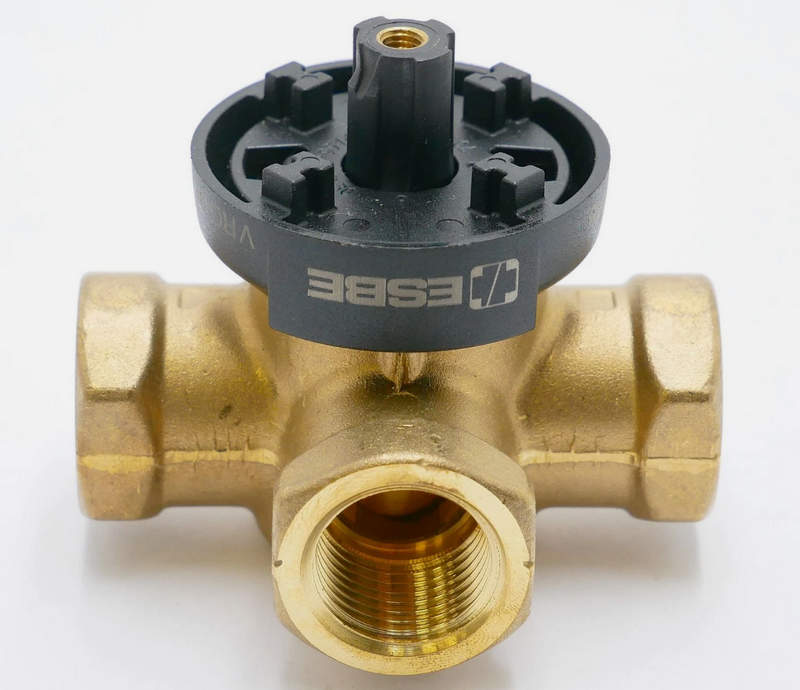

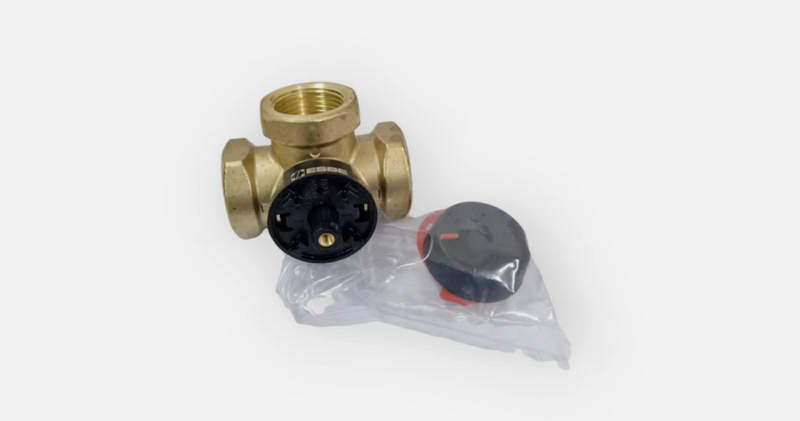

Конструкция трехходового клапана ESBE VRG131 DN25 построена вокруг поворотного регулирующего механизма, который изменяет проходные сечения между патрубками по мере вращения шпинделя. Такое решение позволяет плавно менять пропорцию соединяемых потоков, а не ограничиваться двумя фиксированными положениями «открыто» и «закрыто». Положение внутренней втулки можно определять по плоскому участку шпинделя, что упрощает визуальный контроль ориентации регулирующего элемента. Корпус выполнен из стойкой к коррозионным воздействиям DZR-латуни. Для золотника применяется износостойкий латунный материал, шток и втулка изготовлены из PPS-композита, а уплотняющие элементы — из EPDM. Такое сочетание материалов рассчитано на регулярную эксплуатацию с теплофикационной водой и разрешенными производителем водно-гликолевыми либо водно-этанольными смесями. Три присоединительных канала дают возможность использовать клапан в двух функциональных схемах. В режиме смешивания два входящих потока с различными параметрами объединяются и формируют общий выход. При работе на отвод единый поток распределяется между двумя направлениями.
Области применения
Функциональные возможности смесительного клапана ESBE VRG131 25 позволяют использовать его в различных водяных контурах. Ниже рассмотрим основные направления эксплуатации.
- радиаторные системы отопления с регулируемой температурой подачи,
- низкотемпературные отопительные контуры,
- водяные системы напольного отопления,
- котельные контуры с необходимостью подмешивания обратного теплоносителя,
- системы распределения тепловой энергии между отдельными ветвями,
- гидравлические схемы с разделением одного потока на два направления,
- контуры охлаждения с регулируемым распределением жидкости,
- тепловые установки, использующие воду или разрешенные водно-гликолевые смеси,
- локальные инженерные узлы зданий с автоматизированным регулированием температуры.
Компания «Олниса» поставляет промышленное оборудование, регулирующую арматуру и комплектующие для инженерных систем, включая продукцию бренда ESBE. В ассортимент поставок может входить трехходовой смесительный клапан ESBE VRG131 DN25 11601000/11601100 и другие исполнения серии. При работе с заказами компания предоставляет технические консультации по характеристикам поставляемой продукции. Для клиентов организуется оперативная доставка оборудования по всей стране, что позволяет получать необходимые компоненты для текущих проектов, модернизации существующих объектов и пополнения эксплуатационного запаса.
Преимущества
Сочетание поворотной схемы регулирования и компактного корпуса формирует основные эксплуатационные преимущества ESBE VRG131 25. Ключевыми особенностями являются:
- возможность работы как в смесительной, так и в отводной гидравлической схеме,
- два варианта пропускной способности Kvs для типоразмера DN25,
- внутренняя резьба Rp 1" для прямого трубного присоединения,
- рабочее давление до 1 МПа,
- широкий температурный диапазон применяемого теплоносителя,
- допуск к эксплуатации с водно-гликолевой смесью с содержанием гликоля до 50 %,
- коррозионностойкий латунный корпус,
- малое требуемое усилие поворота регулирующего элемента,
- компактные монтажные размеры,
- возможность объединения с совместимыми приводами ESBE,
- плавное изменение соотношения потоков вместо простого двухпозиционного переключения,
- пригодность для отопительных и охлаждающих гидравлических систем.
Таким образом, трехходовой смесительный клапан ESBE VRG131 DN25 представляет собой регулирующий элемент для управления расходом и направлением теплоносителя в водяных инженерных системах.
