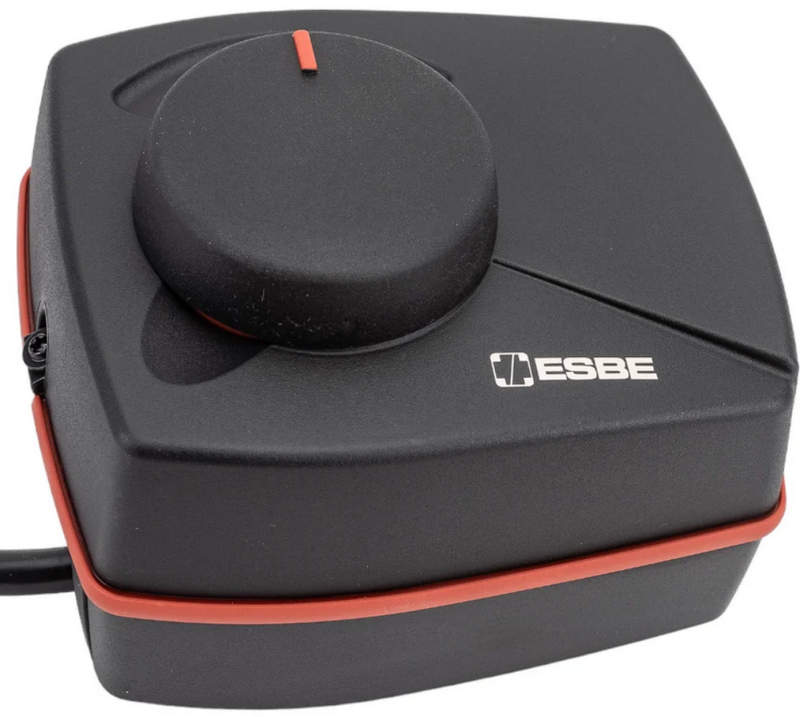

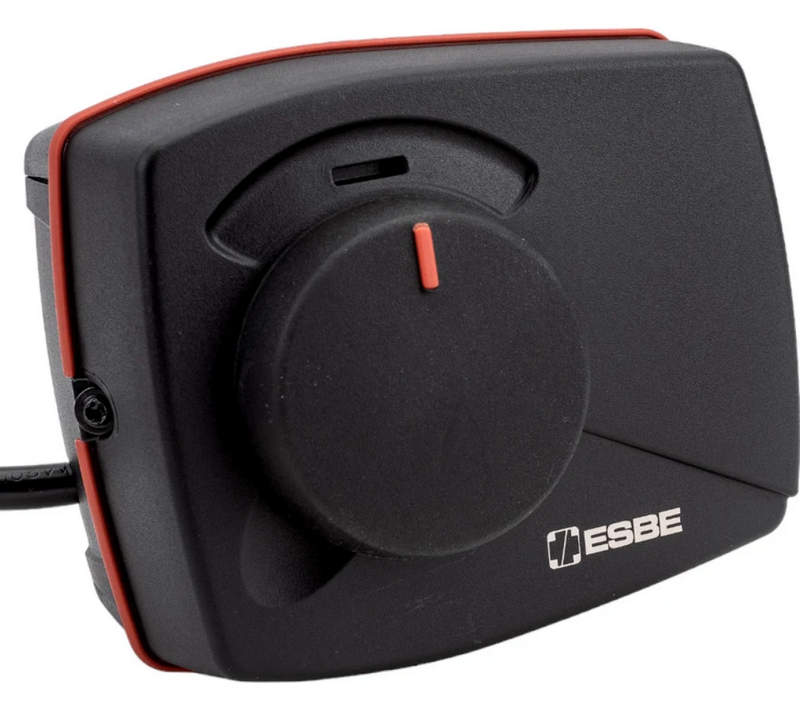

Поворотный привод ESBE: надежное управление регулирующей арматурой
Поворотный привод ESBE представляет собой электромеханическое устройство для автоматического изменения положения регулирующего клапана в системах отопления и охлаждения. За счет этого меняется положение затвора клапана, а вместе с ним расход, направление потока и температура рабочей среды. Параметры зависят от исполнения, однако для приводов ESBE характерны унифицированная посадка, ограниченный угол поворота и несколько способов управления.
Технические характеристики
Ниже перечислены типовые параметры поворотных приводов ESBE, применяемых совместно с регулирующей арматурой:
- номинальный крутящий момент — около 6 Н·м для распространенных компактных исполнений,
- время полного хода на 90 — приблизительно 15, 30, 60, 120 или 240 с в зависимости от модификации,
- диапазон управляющего сигнала для регулируемых версий — обычно 0–10 В,
- потребляемая мощность — как правило, несколько ватт при рабочем ходе,
- температура хранения — примерно от -20 до +70 C,
- степень защиты корпуса — обычно IP41 для стандартных внутренних установок,
- механический угол ограничения — соответствует диапазону регулирования клапана,
- ресурс — рассчитан на многократные циклы открытия, закрытия и позиционирования.
Принцип работы
Функционирование привода основано на передаче вращения от электродвигателя к выходному валу через понижающий редуктор. После подачи команды двигатель создает крутящий момент, который через зубчатые передачи передается на соединительный элемент клапана. При достижении заданного положения движение прекращается. В трехпозиционных версиях направление вращения определяется подачей напряжения на нужную управляющую цепь. В двухпозиционных вариантах привод переводит клапан между двумя фиксированными состояниями. Пропорциональные исполнения сопоставляют входной сигнал 0–10 В с требуемым углом и занимают соответствующее промежуточное положение. Основные режимы работы можно представить следующим образом:
- полное открытие регулирующего канала при достижении крайнего положения,
- полное закрытие канала при обратном ходе выходного вала,
- промежуточное позиционирование для поддержания температуры или расхода,
- реверсивное вращение при изменении управляющей команды,
- удержание достигнутого положения без постоянного перемещения,
- ручное изменение положения при наличии механизма разблокировки.
Особенности конструкции
Конструкция поворотного привода ESBE включает электродвигатель, многоступенчатый редуктор, выходной узел, электрическую часть управления и защитный корпус. Посадочный узел связывает привод со шпинделем арматуры. В ряде исполнений предусмотрен визуальный указатель текущего положения. Подключение выполняется через кабель или клеммный узел. Корпус защищает внутренние элементы от случайного контакта и загрязнения. Для ручного поворота клапана может использоваться разблокировка редуктора. Компактная компоновка удобна для котельных, тепловых пунктов и шкафов автоматики.
Области применения
Ниже перечислены основные направления эксплуатации поворотных приводов ESBE:
- переключение потоков между основным и резервным направлениями,
- автоматизация котельных и индивидуальных тепловых пунктов,
- регулирование подачи воды в контурах вентиляционных установок,
- управление клапанами систем охлаждения и кондиционирования,
- работа в схемах погодозависимого регулирования,
- поддержание заданного соотношения горячего и холодного потоков,
- интеграция в локальные системы автоматики зданий.
Таким образом, поворотный привод ESBE является исполнительным механизмом для управления смесительными и переключающими клапанами. Его работа основана на преобразовании электрической команды в контролируемый поворот выходного вала на угол до 90, что позволяет изменять расход и направление теплоносителя. Различия по напряжению питания, времени хода и типу управления расширяют область применения устройств в отопительных, вентиляционных и охлаждающих системах. Компания «Олниса» поставляет поворотные приводы ESBE и промышленное оборудование для инженерной инфраструктуры и автоматизации. Через «Олниса» можно приобрести оборудование для оснащения новых объектов и замены эксплуатируемых исполнительных механизмов.
