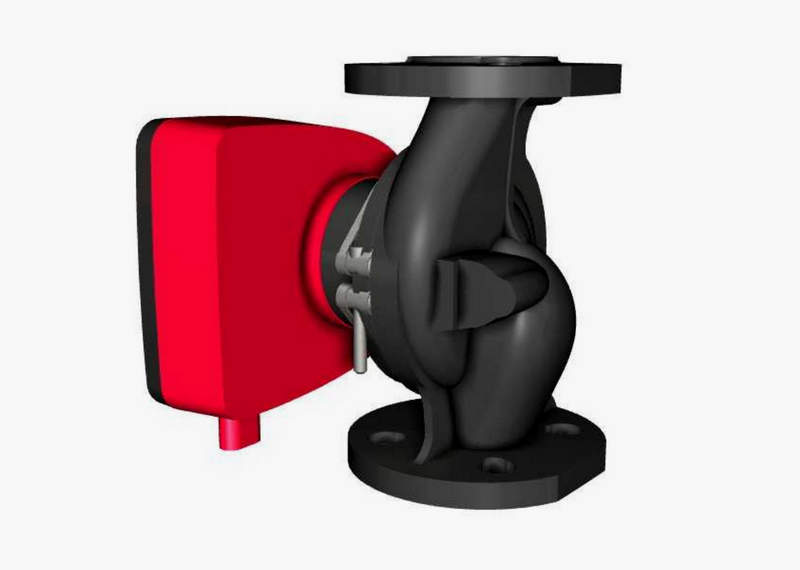

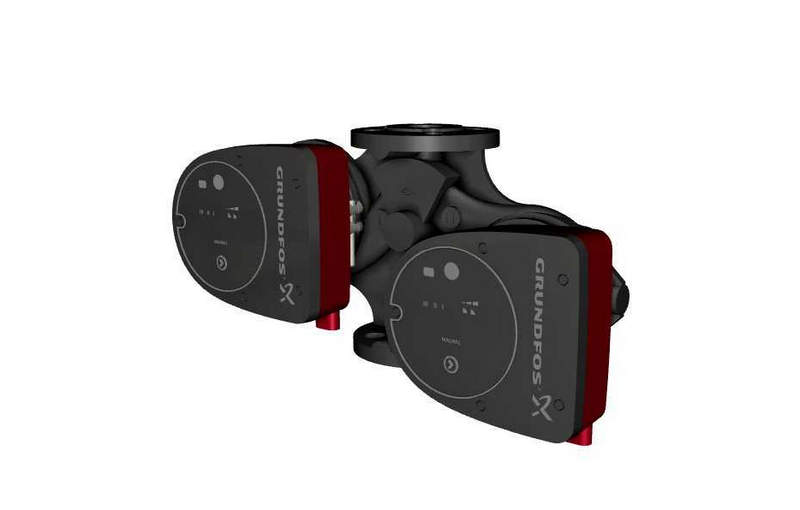

Циркуляционный насос Grundfos MAGNA1 — энергоэффективное решение для систем отопления
Grundfos MAGNA1 относится к энергоэффективным агрегатам с мокрым ротором, предназначенным для принудительного перемещения теплоносителя в гидравлических контурах. Оборудование применяется в системах отопления, охлаждения, кондиционирования и технологической циркуляции, где расход меняется в зависимости от нагрузки. Электронное регулирование частоты вращения позволяет согласовывать производительность с сопротивлением сети и снижать избыточное энергопотребление.
Технические характеристики
Параметры серии зависят от типоразмера, однако для MAGNA1 характерен широкий рабочий диапазон. Ниже перечислены основные технические характеристики:
- максимальный напор в зависимости от исполнения достигает примерно 18 м,
- максимальная подача крупных типоразмеров достигает приблизительно 70 м3/ч,
- условные диаметры присоединений находятся ориентировочно в диапазоне DN25–DN100,
- номинальное давление корпуса соответствует PN6, PN10 или комбинированному классу PN6/10,
- электропитание однофазных исполнений выполняется от сети 1×230 В, 50/60 Гц,
- для части крупных исполнений применяется трехфазное питание 3×400 В, 50/60 Гц.
Принцип работы и режимы регулирования
Основными режимами являются:
- пропорциональное давление, при котором напор снижается при уменьшении расхода и повышается при росте потребности,
- постоянное давление, при котором насос удерживает заданный перепад давления при изменении расхода,
- постоянная характеристика, при которой частота вращения фиксируется на выбранном уровне,
- автоматическое ограничение мощности электроникой при изменении гидравлической нагрузки,
- снижение потребления энергии в периоды уменьшенного расхода за счет регулирования скорости двигателя.
Особенности конструкции
Электронный модуль объединен с двигателем и изменяет частоту вращения без внешнего преобразователя. Жидкость поступает в центральную область рабочего колеса, ускоряется к периферии и направляется в корпус, где формируются требуемые параметры потока. Отсутствие вентилятора охлаждения уменьшает механический шум, а гидравлическая балансировка снижает вибрацию. При монтаже вал ротора располагают горизонтально, что обеспечивает нормальную работу подшипников скольжения и их устойчивую смазку жидкостью.
Области применения
Серия MAGNA1 предназначена для длительной циркуляционной работы в инженерных и технологических системах. Основными областями применения являются:
- системы кондиционирования и холодоснабжения с циркуляцией охлажденной воды,
- котельные установки и тепловые пункты с регулируемым движением теплоносителя,
- вторичные контуры теплообменников, где требуется поддержание расчетного расхода,
- технологические циркуляционные линии с жидкостями, совместимыми с материалами гидравлической части.
Таким образом, Grundfos MAGNA1 представляет собой циркуляционный насос с электронно-коммутируемым двигателем, регулированием частоты вращения и гидравлической частью с мокрым ротором. Серия рассчитана на стабильную работу в контурах различной сложности. Оборудование обеспечивает управляемое перемещение теплоносителя, адаптацию к изменению расхода и снижение электрической нагрузки при частичных режимах. Различные типоразмеры серии применяются в отопительных, охлаждающих и технологических контурах. Компания «Олниса» поставляет циркуляционные насосы Grundfos MAGNA1 и другое промышленное оборудование для комплектации инженерных и производственных объектов. Поставка выполняется по согласованным номенклатурным позициям и спецификациям.
