Кабельный тестер Fluke Networks MS2-100 для проверки линий связи

Кабельный тестер Fluke Networks MS2-100 применяется для проверки медных линий связи. Устройство определяет схему соединений, длину кабеля, наличие обрывов, коротких замыканий, перепутанных пар и иных дефектов. Принцип работы основан на подаче измерительного сигнала в линию и анализе отражения.

Технические характеристики

Основные параметры Fluke Networks MS2-100 определяют диапазон диагностических задач. Ниже перечислены технические характеристики:

• максимальная измеряемая длина медной линии — до 460 м, что позволяет проверять стандартные и протяженные технологические трассы,
• отображение длины — в метрах или футах с выводом результата на графический дисплей,
• определение схемы разводки — по восьми проводникам кабеля витой пары с контролем целостности каждой жилы,
• диагностируемые нарушения — обрыв, короткое замыкание, перепутанные проводники, реверс пары и ошибочные соединения,
• поддерживаемые линии — типовые неэкранированные и экранированные кабели на базе витой пары,
• тональный режим — генерация сигнала для трассировки кабеля совместимым индуктивным пробником,
• режим IntelliTone — цифровая тональная идентификация линии с совместимыми пробниками Fluke Networks,
• графическое отображение Wiremap — одновременный вывод состояния проводников и удаленного идентификатора,
• питание — автономное батарейное, рассчитанное на мобильную эксплуатацию,
• интерфейс пользователя — монохромный графический экран с пиктограммами состояния, длины и схемы соединений,
• автоматическое отключение — режим снижения энергопотребления при отсутствии операций,
• конструктивное исполнение — ручной корпус для монтажных и эксплуатационных работ.

Принципы работы и режимы измерения

Работа тестера строится на последовательной оценке электрического состояния линии. После подключения прибор формирует диагностический сигнал, анализирует прохождение импульса по проводникам и сопоставляет данные с нормальной схемой разводки. Ниже представлены основные режимы:

• Wiremap — проверка соответствия контактов на ближнем и дальнем концах линии с обнаружением нарушения последовательности жил,
• Length — измерение электрической длины линии по времени распространения и отражения импульса,
• Fault Location — оценка расстояния до точки обрыва или короткого замыкания,
• Network Detection — определение подключения к активному коммутатору и распознавание скорости Ethernet-порта,
• Tone — подача аналогового сигнала для поиска конкретного кабеля в пучке или на коммутационной панели,
• IntelliTone — цифровая трассировка с повышенной избирательностью при наличии множества соседних линий,
• Coax Test — проверка коаксиального участка на целостность и выявление базовых повреждений,
• Telephone Line Check — контроль телефонной линии и распознавание наличия напряжения.

Особенности конструкции

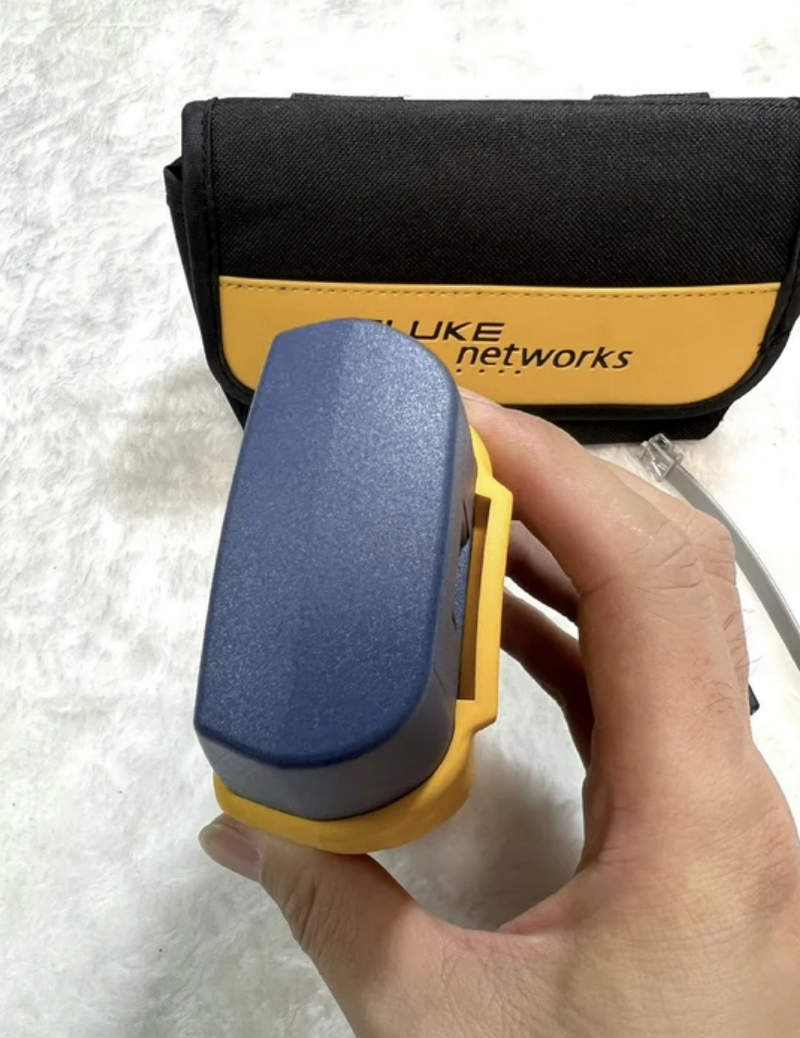

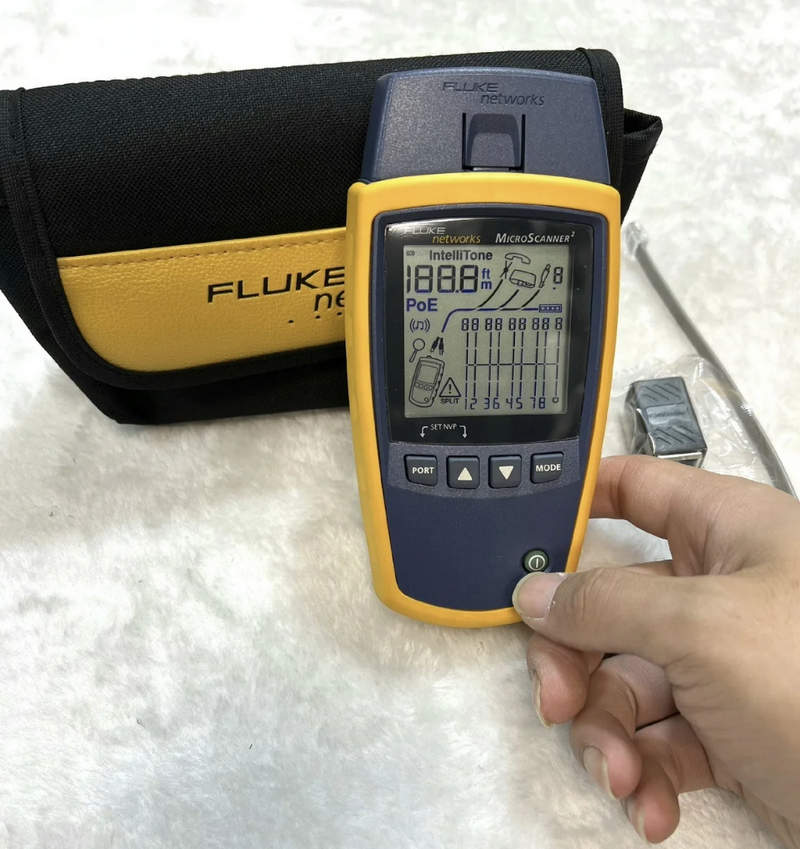

Конструкция Fluke Networks MS2-100 ориентирована на работу непосредственно на объекте. Основной модуль объединяет измерительный тракт, разъемы, дисплей, органы управления и автономное питание. На экране отображаются тип нарушения, длина линии и схема проводников. Встроенные интерфейсы уменьшают необходимость в переходниках при проверке сетевой и телефонной проводки. Удаленный модуль применяется для контроля распиновки на противоположном конце трассы и обнаружения перепутанных жил.

Области применения

Функциональность MS2-100 востребована при строительстве, обслуживании и диагностике медных кабельных систем:

• поиск обрывов и коротких замыканий в кабеле,
• измерение протяженности уже проложенной линии,
• определение расстояния до поврежденного участка,
• проверка распиновки восьмижильного кабеля,
• идентификация активного Ethernet-порта,
• трассировка неизвестного кабеля в пучке,
• проверка кабельной инфраструктуры после монтажа или ремонта.

Таким образом, Fluke Networks MS2-100 представляет собой многофункциональный кабельный тестер для базовой диагностики медных линий связи. Прибор объединяет проверку распиновки, измерение длины, поиск повреждений, определение активного Ethernet-соединения и тональную трассировку. Компания «Олниса» поставляет Fluke Networks MS2-100 и другое промышленное измерительное оборудование для предприятий и организаций. Поставка через «Олниса» обеспечивает возможность приобретения профессиональных приборов для контроля и диагностики инженерных систем.
