ИБП Exegate SpecialPro UNB 2000 LED — защита электрооборудования от перебоев сети

ExeGate SpecialPro UNB 2000 LED относится к линейно-интерактивным устройствам для резервирования нагрузки и стабилизации напряжения. Аппарат объединяет регулятор AVR, аккумуляторный контур, инвертор и светодиодную индикацию. Такая архитектура поддерживает питание техники при просадках, повышении напряжения и исчезновении сети. Модель рассчитана на компьютерное, телекоммуникационное и другое чувствительное оборудование.

Технические характеристики

Ниже представлены параметры ExeGate SpecialPro UNB 2000 LED, определяющие его электрические свойства:

• полная мощность составляет 2000 ВА, что характеризует предельную нагрузочную способность источника,
• активная мощность достигает 1200 Вт и определяет допустимую суммарную мощность потребителей,
• номинальное входное напряжение составляет 220 В переменного тока,
• рабочая частота сети находится в диапазоне 50–60 Гц с автораспознаванием,
• выходное напряжение в сетевом режиме поддерживается около 220 В; при работе от аккумуляторов формируется инвертором,
• допустимое отклонение выходного напряжения в автономном режиме составляет приблизительно ±10 %,
• время перехода с сети на аккумуляторы составляет несколько миллисекунд и позволяет сохранить питание электронных устройств без перезапуска,
• аккумуляторный блок построен на свинцово-кислотных батареях напряжением 12 В,
• типичная емкость каждой батареи составляет 9 А·ч,
• время восстановления заряда после глубокого разряда составляет ориентировочно 6–8 часов,
• система AVR выполняет ступенчатую коррекцию пониженного и повышенного входного напряжения без немедленного перехода на батареи,
• форма выходного сигнала при автономной работе относится к аппроксимированной синусоиде,
• предусмотрена защита от перегрузки, короткого замыкания, глубокого разряда батарей и критических отклонений сети,

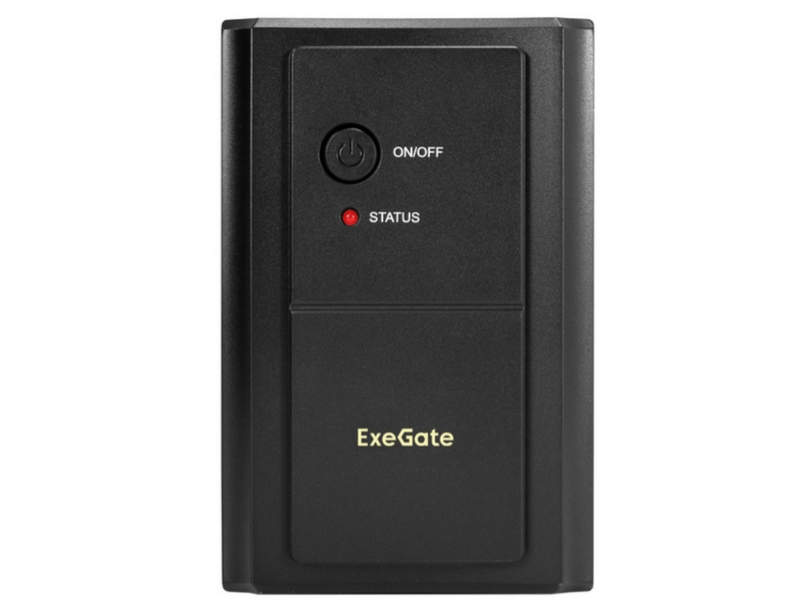

• состояние оборудования отображается светодиодными индикаторами, показывающими наличие сети, работу от аккумулятора и аварийные состояния.

Особенности конструкции

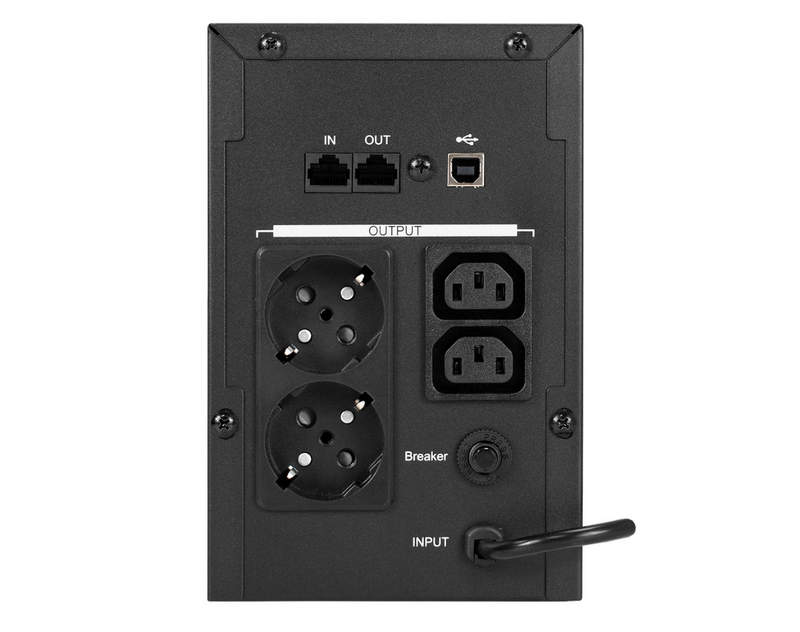

Конструкция ExeGate SpecialPro UNB 2000 LED разделяет силовой и управляющий тракты. Во входной части размещены элементы коммутации и защиты, затем напряжение поступает в узел автоматической регулировки. AVR меняет коэффициент трансформации без запуска инвертора, поэтому при умеренных отклонениях аккумуляторы не расходуют ресурс. При выходе параметров за допустимые пределы автоматика переводит ИБП на батареи. Инвертор преобразует постоянное напряжение в переменное, а импульсные силовые ключи поддерживают требуемую амплитуду сигнала. В сетевом режиме зарядное устройство восстанавливает запас энергии контролируемым током. При глубоком разряде автоматика отключает нагрузку. Вентиляционные отверстия обеспечивают теплообмен и охлаждение силовых элементов.

Режимы и принципы работы

Ключевые режимы устройства связаны с состоянием входной сети и уровнем нагрузки:

• сетевой режим используется при допустимых параметрах входного напряжения, когда нагрузка питается от сети через цепи стабилизации,
• режим AVR активируется при умеренном отклонении напряжения и корректирует его без расходования энергии аккумуляторов,
• автономный режим включается при исчезновении сети либо выходе ее параметров за рабочий диапазон, после чего питание формируется инвертором от батарей,
• режим зарядки действует после восстановления электроснабжения и обеспечивает пополнение аккумуляторной емкости,
• режим перегрузки фиксируется при превышении допустимой мощности, сопровождается индикацией и при критическом уровне приводит к защитному отключению,
• режим защиты от глубокого разряда прекращает автономную работу при достижении минимального напряжения аккумуляторной цепи,
• режим самоконтроля отслеживает основные электрические состояния и формирует световую индикацию при аварийных отклонениях.

Области применения

Ниже перечислены основные сферы, где характеристики устройства соответствуют задачам резервного питания:

• рабочие станции, персональные компьютеры и мониторы,
• небольшие серверные и сетевые узлы с умеренной суммарной мощностью,
• маршрутизаторы, коммутаторы, точки доступа и другое телекоммуникационное оборудование,
• кассовые системы, терминалы и периферийные устройства,
• контроллеры, панели управления и вспомогательная автоматика,
• измерительные устройства, допускающие аппроксимированную синусоиду,
• офисная техника, требующая кратковременного резервирования.

Таким образом, ExeGate SpecialPro UNB 2000 LED представляет собой линейно-интерактивный источник бесперебойного питания мощностью 2000 ВА и активной нагрузкой до 1200 Вт. Его схема объединяет автоматическую регулировку напряжения, аккумуляторное резервирование, инверторное преобразование и защитную автоматику. Устройство рассчитано на сохранение работоспособности электроники при кратковременных нарушениях электроснабжения и уменьшение влияния сетевых отклонений. Компания «Олниса» осуществляет поставку ИБП ExeGate SpecialPro UNB 2000 LED и другого промышленного электротехнического оборудования. Поставка организуется для предприятий и организаций, которым необходимы серийные устройства для систем электропитания. «Олниса» работает как поставщик промышленного оборудования и обеспечивает получение необходимой продукции заказчиком.
