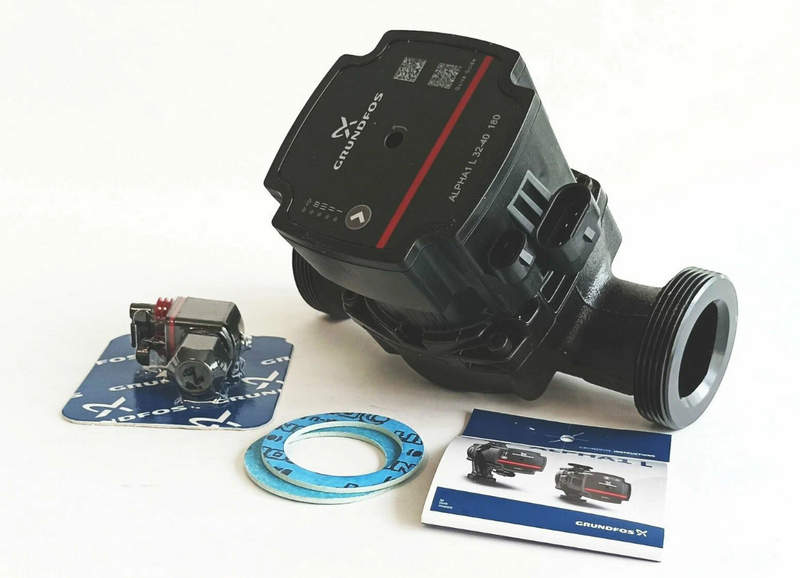

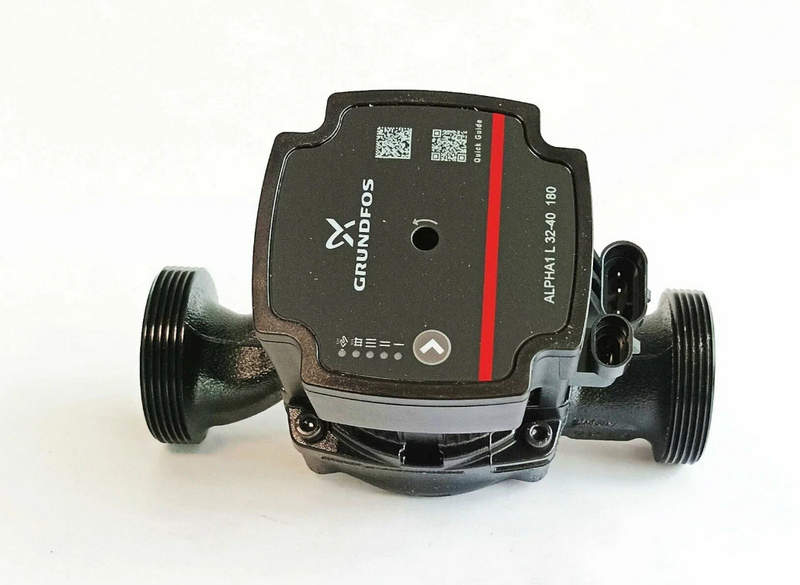

Насос Grundfos ALPHA1 — энергоэффективная циркуляция в системах отопления
Циркуляционный насос Grundfos ALPHA1 предназначен для принудительного перемещения теплоносителя в замкнутых гидравлических контурах. Устройство применяется прежде всего в системах отопления, где стабильность расхода и напора влияет на равномерность передачи тепловой энергии между котлом, трубопроводами и отопительными приборами. Управление регулирует скорость ротора.
Технические характеристики
Ниже перечислены основные параметры, характерные для насосов Grundfos ALPHA1 разных типоразмеров и исполнений:
- условный проход присоединений в распространенных версиях — DN 15, DN 20 или DN 25,
- температура перекачиваемой жидкости — ориентировочно от 2 до 110 C в зависимости от модификации,
- максимальное рабочее давление корпуса — до 10 бар,
- уровень звукового давления при штатной работе — как правило менее 43 дБ(А),
- перекачиваемая среда — чистая вода или совместимые с материалами насоса водные растворы гликоля,
- режим работы — продолжительный, с электронным регулированием производительности.
Принципы и режимы работы
Ключевая особенность ALPHA1 состоит в электронном изменении производительности без отдельного внешнего преобразователя частоты: Контроллер управляет скоростью вращения рабочего колеса, формируя требуемое соотношение расхода и напора. Основные рабочие режимы можно представить следующим образом:
- режим пропорционального давления — напор уменьшается при снижении расхода и повышается при росте потребности системы,
- режим постоянного давления — насос поддерживает близкий к заданному перепад давления в широком диапазоне расхода,
- режим постоянной характеристики — частота вращения фиксируется на выбранной ступени, а рабочая точка определяется сопротивлением трубопровода,
- режим автоматического регулирования — электронная система корректирует производительность при изменении гидравлической нагрузки,
- режим удаления воздуха — кратковременная работа с измененной скоростью помогает перемещать воздушные включения к воздухоотводчикам.
Особенности конструкции
Grundfos ALPHA1 выполнен по схеме насоса с мокрым ротором, при которой ротор и подшипниковые элементы контактируют с перекачиваемой жидкостью. Такая компоновка исключает отдельное механическое торцевое уплотнение между двигателем и гидравлической частью. Электродвигатель отделен от статора герметичной гильзой, а тепло от подвижных элементов отводится через корпус и теплоноситель. Рабочее колесо размещено непосредственно на валу ротора, что сокращает число кинематических звеньев и механические потери. Корпус гидравлической части обычно выполняется из чугуна с защитным покрытием, а внутренние элементы — из коррозионностойких полимеров, нержавеющей стали и технической керамики. На лицевой панели электронного модуля расположены органы выбора режима и световая индикация. Штекерное подключение питания упрощает электрическое соединение. Для устойчивой работы насос устанавливают так, чтобы ось ротора располагалась горизонтально. Перед пуском контур заполняют теплоносителем, поскольку работа без жидкости ухудшает охлаждение и смазку подшипников. При использовании гликолевых растворов учитывают рост вязкости, увеличивающий гидравлическое сопротивление. Пропорциональное давление применяют в радиаторных сетях с термостатическими клапанами, постоянное давление — в контурах теплого пола, а фиксированные характеристики — при заранее известном сопротивлении.
Таким образом, насос Grundfos ALPHA1 представляет собой энергоэффективное циркуляционное устройство, сочетающее электронное регулирование, компактную гидравлическую часть и двигатель с постоянными магнитами. Изменение напора и расхода позволяет согласовать работу оборудования с различными отопительными схемами и сократить ненужное энергопотребление при частичной нагрузке. Конструкция с мокрым ротором уменьшает число уплотнительных узлов и поддерживает стабильную циркуляцию теплоносителя.
