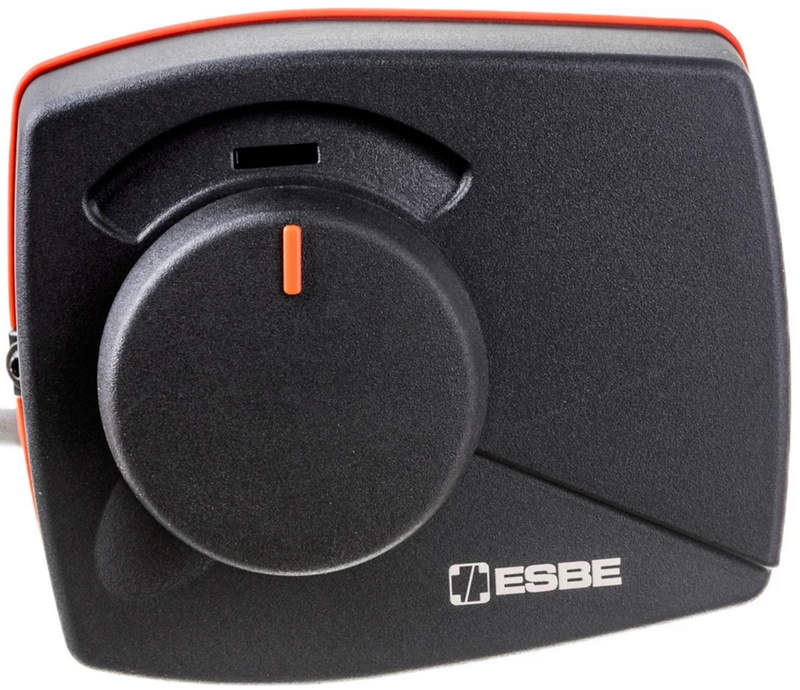

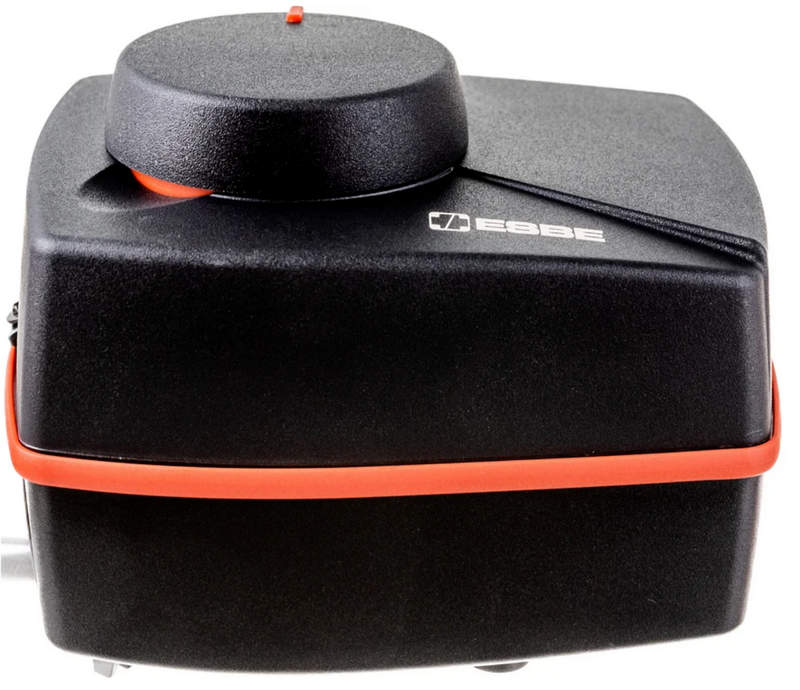

Электропривод ESBE ARA659 для точного управления клапанами отопительных систем

Электропривод ESBE ARA659 относится к компактным поворотным исполнительным механизмам для автоматизации регулирующих и смесительных клапанов. Устройство преобразует электрическую команду во вращательное перемещение выходного узла и изменяет положение затвора в пределах заданного угла. Такая схема применяется для распределения теплоносителя, изменения доли смешения потоков и стабилизации температуры в гидравлических контурах. Конструкция серии ARA рассчитана на совместную работу с поворотными клапанами ESBE и длительные циклы регулирования в системах отопления, охлаждения и технологического теплоснабжения.

Технические характеристики

Параметры привода определяют скорость перемещения, допустимые условия эксплуатации:

• номинальный угол поворота выходного элемента составляет 90,
• крутящий момент достигает 6 Н·м,
• полный поворот на 90 выполняется приблизительно за 120 секунд,
• частота питающей сети составляет 50 Гц,
• рабочий механизм обеспечивает вращение в двух противоположных направлениях,
• управление предусматривает подачу электрической команды на изменение положения клапана,
• потребляемая мощность относится к маломощному классу и составляет несколько ватт,
• допустимая температура окружающей среды находится примерно в диапазоне от -5 до +55 C,
• подключение выполняется заводским кабелем длиной порядка 1,5 м,
• посадочный узел предназначен для прямого соединения с совместимыми клапанами ESBE,
• ручное изменение положения возможно после разблокировки механизма,
• ограничение хода предотвращает дальнейшее вращение после достижения крайнего положения.

Принцип работы

Работа ARA659 основана на передаче вращения от электродвигателя через понижающий редуктор к выходной муфте. Передаточное отношение уменьшает скорость и повышает рабочий момент, поэтому затвор перемещается плавно, без резкого изменения расхода. При поступлении команды двигатель вращается в заданном направлении до прекращения сигнала либо достижения крайнего положения. Главные режимы работы следующие:

• поворот в сторону увеличения проходного сечения клапана,
• поворот в сторону уменьшения проходного сечения клапана,
• остановка выходного вала при отсутствии управляющей команды,
• удержание достигнутого положения редукторным механизмом,
• прекращение движения после достижения крайнего положения,
• ручное позиционирование после разблокировки привода.

Особенности конструкции

Корпус электропривода ESBE ARA659 имеет компактную форму и устанавливается непосредственно на поворотный клапан. Внутри размещены электродвигатель, многоступенчатый редуктор, выходная муфта и элементы ограничения хода. Редуктор преобразует быстрое вращение двигателя в медленное поворотное движение с повышенным моментом, обеспечивая устойчивое перемещение регулирующего элемента. Соединительный узел фиксирует привод относительно корпуса клапана и передает усилие на его шток. На корпусе предусмотрена визуальная индикация положения, позволяющая контролировать ориентацию затвора без разборки. Ручная разблокировка дает возможность временно отсоединить редуктор от выходного механизма и повернуть клапан вручную. Электрическая часть изолирована от механических деталей, а кабель рассчитан на стационарное подключение. Компактная компоновка снижает требования к свободному пространству около трубопровода.

Конструктивные элементы

Ниже перечислены главные элементы исполнительного механизма:

• электродвигатель, создающий исходное вращательное движение,
• редуктор, уменьшающий скорость и повышающий вращающий момент,
• выходная муфта, передающая усилие на шток клапана,
• механизм ограничения рабочего угла,
• корпус, защищающий внутренние детали,
• индикатор положения регулирующего органа,
• узел ручной разблокировки,
• соединительный кабель для питания и управляющих команд.

Области применения

ARA659 используется там, где положение поворотного клапана должно автоматически изменяться по команде системы управления:

• системы радиаторного и напольного отопления,
• смесительные узлы котельных и тепловых пунктов,
• контуры регулирования температуры обратного теплоносителя,
• системы горячего водоснабжения с теплообменными аппаратами,
• охлаждающие контуры с распределением потоков,
• тепловые насосы и комбинированные источники теплоснабжения,
• технологические установки с поворотными регулирующими клапанами,
• автоматизированные гидравлические схемы зданий и промышленных объектов.

Таким образом, ESBE ARA659 представляет собой электромеханический привод для автоматического управления поворотными клапанами в теплотехнических и гидравлических системах. Сочетание момента 6 Н·м, рабочего угла 90 и времени поворота около 120 секунд обеспечивает плавное и предсказуемое изменение положения регулирующего органа. Редукторная конструкция, ручная разблокировка и визуальная индикация делают механизм удобным для эксплуатации в составе автоматизированного контура. Компания «Олниса» осуществляет поставку электроприводов ESBE ARA659. Возможны поставки отдельных изделий и партий. «Олниса» выступает поставщиком промышленного оборудования, обеспечивая доступ к востребованным компонентам для управления инженерными и технологическими процессами.
