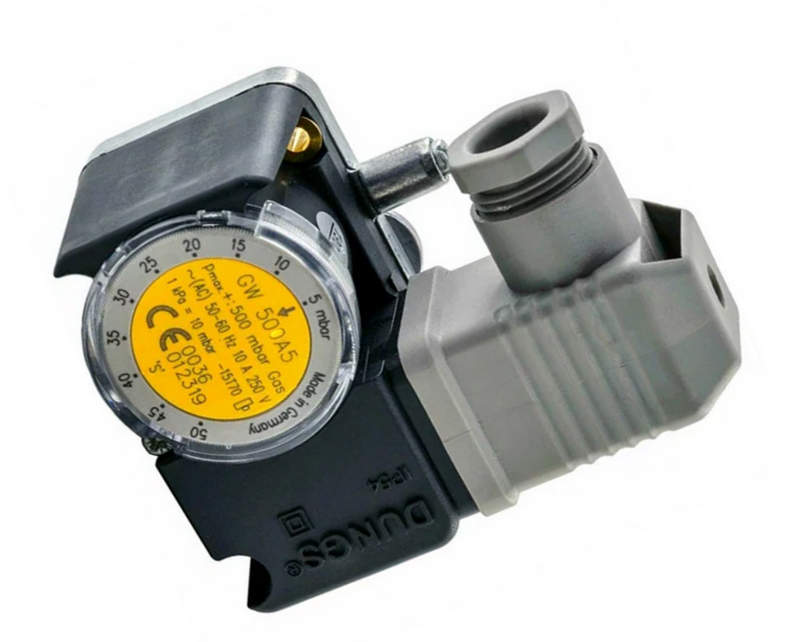

Датчик-реле давления DUNGS GW 500 A5 266989 — пороговый контроль газа и воздуха в диапазоне 100–500 мбар

Газовая автоматика должна различать два совершенно разных состояния: давление уже достигло допустимого уровня или нужная граница еще не пройдена. Для этого необязательно непрерывно передавать в контроллер числовое значение. DUNGS GW 500 A5 266989 превращает давление непосредственно в дискретное состояние электрического контакта. Внутри прибора нет электронной шкалы, которая постоянно вычисляет результат. Давление физически воздействует на чувствительную мембрану. Когда создаваемое ею усилие становится достаточным для преодоления настроенного порога, механизм переводит контактную группу в другое положение. После обратного изменения давления переключатель автоматически возвращается в исходное состояние. DUNGS относит GW A5 к компактным автоматическим реле для контроля газа и воздуха.

Технические характеристики

Исполнение 266989 охватывает верхнюю часть диапазона семейства GW A5. Основные параметры выглядят следующим образом:

• бренд — DUNGS,
• категория — датчик-реле давления газа и воздуха,
• серия — GW A5,
• модель — GW 500 A5,
• номер изделия — 266989,
• настраиваемый диапазон — 100–500 мбар,
• тип возврата — автоматический,
• предельное рабочее давление — до 1000 мбар для соответствующего исполнения GW 500 A5,
• принцип действия — мембранный,
• контролируемый параметр — избыточное давление,
• контактная система — переключающая,
• контактный материал — серебро,
• напряжение AC — 24–250 В,
• напряжение DC — 24–48 В,
• максимальный коммутационный ток AC при активной нагрузке — 6 А,
• максимальный ток AC при индуктивной нагрузке — 3 А,
• максимальный ток DC — 1 А,
• степень защиты — IP54,
• температура окружающей среды — от −15 до +70 °C,
• температура контролируемой среды — от −15 до +70 °C,
• температура хранения — от −30 до +80 °C,
• нормативное исполнение — EN 1854.

Особенности конструкции устройств

Рабочий процесс DUNGS GW 500 A5 начинается с давления на мембрану. Пока оно ниже настроенной точки, пружинная система удерживает механизм в исходном положении. Чем выше давление, тем сильнее деформируется чувствительный элемент. В момент достижения заданной границы механическое равновесие нарушается, и микропереключатель изменяет состояние электрической цепи. Такой способ принципиально отличается от измерительного датчика с аналоговым выходом. GW 500 не обязан сообщать системе, например, 317 или 426 мбар. Его задача проще и одновременно жестче: подтвердить прохождение установленного предела. Уставка задается непосредственно на приборе. Поэтому один и тот же GW 500 A5 можно использовать в разных системах внутри доступного диапазона 100–500 мбар без изменения внутренней конструкции. Три вывода переключающего контакта дают возможность строить логику в двух направлениях. Один электрический путь существует до срабатывания, второй становится активным после перехода механизма через заданную точку. Благодаря этому сигнал можно использовать и как разрешающий, и как блокирующий. Энергия для перемещения чувствительной системы берется не из электрической сети, а непосредственно из давления газа или воздуха. Электрическая часть лишь меняет состояние контакта. Именно поэтому питающее напряжение относится к коммутируемой управляющей цепи, а не к способу измерения давления.

Области применения

GW 500 A5 нужен там, где дальнейшее действие оборудования зависит от фактического состояния газовой или воздушной линии. Типичные ситуации следующие:

• подтверждение достаточного давления перед горелкой,
• контроль давления после газового регулятора,
• блокировка запуска при недостаточном давлении,
• контроль воздушной линии горелочного устройства,
• работа совместно с двойными газовыми клапанами,
• газовые котельные установки,
• промышленные теплогенераторы,
• печное оборудование,
• контроль природного газа,
• контроль пропана и бутана,
• воздушные технологические линии,
• автоматика, принимающая дискретный сигнал вместо аналогового измерения.

Компания «Олниса» поставляет промышленную газовую автоматику, включая датчики-реле давления DUNGS GW 500 A5 266989. Заказчикам доступны технические консультации по диапазону уставки, электрической контактной схеме, рабочему давлению и условиям эксплуатации оборудования. Компания также организует оперативную доставку по всей стране.

Преимущества

Практическая ценность GW 500 A5 определяется тем, что он превращает физическое состояние газовой линии в однозначную команду для автоматики. К ключевым преимуществам относятся:

• регулируемая точка переключения от 100 до 500 мбар,
• автоматическое возвращение контактов после нормализации давления,
• механическое восприятие контролируемого параметра,
• отсутствие необходимости питать отдельную электронную измерительную схему,
• переключающий контакт с двумя возможными состояниями,
• коммутация цепей переменного и постоянного тока,
• серебряная контактная группа,
• защита корпуса IP54,
• рабочая температура до +70 °C,
• пригодность для газа и воздуха,
• совместимость с элементами газовой рампы DUNGS,
• непосредственное включение сигнала давления в цепь разрешения или блокировки,
• регулировка уставки без замены самого прибора,
• соответствие EN 1854.

Таким образом, DUNGS GW 500 A5 266989 не занимается непрерывным измерением ради отображения цифры. Его функция состоит в другом: механически определить момент, когда давление пересекает установленную границу, и сразу преобразовать это событие в переключение электрической цепи. Диапазон 100–500 мбар позволяет применять модель в газовой и воздушной автоматике, где требуется пороговый контроль сравнительно высокого давления. Мембрана воспринимает физическое воздействие среды, пружинная система задает порог, а контактная группа передает результат управляющей системе.
