Двухуровневая клемма DEGSON DSKK1.5-PV 11040000197 — соединение проводников до 1,5 мм² в узком монтажном пространстве
Внутри электрического шкафа место часто заканчивается раньше, чем точки подключения. Если каждому проводнику выделять отдельную широкую клемму, длина DIN-рейки быстро увеличивается. DEGSON DSKK1.5-PV 11040000197 решает эту задачу иначе: две контактные линии расположены одна над другой, поэтому при ширине корпуса всего 3,5 мм устройство предоставляет четыре места для подключения. Клемма рассчитана на проводники сечением до 1,5 мм² и использует технологию Push-in. Жесткую жилу либо провод с подходящим наконечником можно вводить непосредственно в пружинный контакт, не затягивая винт после каждого подключения.
Технические характеристики
Конструкция DSKK1.5-PV ориентирована на высокую плотность монтажа при сохранении удобного доступа к каждому проводнику. Ниже приведены основные параметры:
- бренд — DEGSON,
- категория — двухуровневая проходная клемма,
- модель — DSKK1.5-PV,
- номер изделия — 11040000197,
- технология соединения — Push-in,
- количество уровней — 2,
- количество точек подключения — 4,
- количество потенциалов — 1,
- номинальное напряжение IEC — 500 В,
- номинальный ток IEC — 16 А,
- параметры UL — 300 В и 15 А,
- сечение жесткого проводника — 0,14–1,5 мм²,
- сечение гибкого проводника — 0,14–1,5 мм²,
- диапазон AWG — 26–14,
- длина снятия изоляции — 8–10 мм,
- ширина корпуса — 3,5 мм,
- длина — 68,2 мм,
- высота — 36,6 мм,
- монтаж — DIN-рейка NS35/7.5 или NS35/15,
- рабочая температура — до +105 °C с учетом кривой снижения нагрузки,
- материал изоляционного корпуса — полиамид,
- класс огнестойкости — UL 94 V-0.
Особенности конструкции устройств

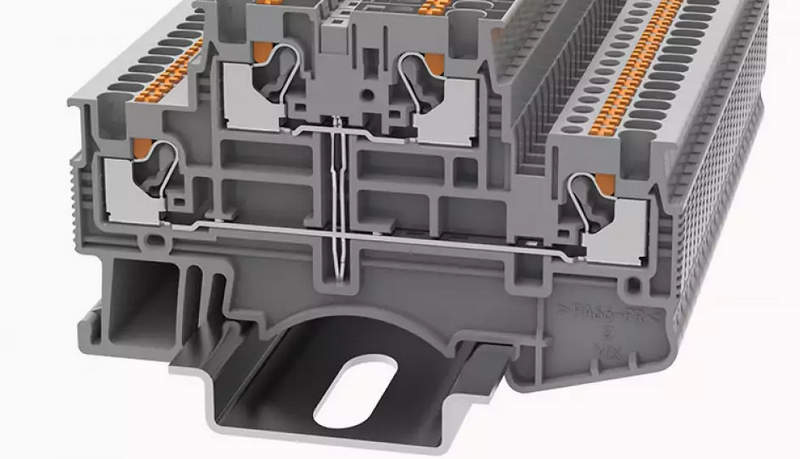

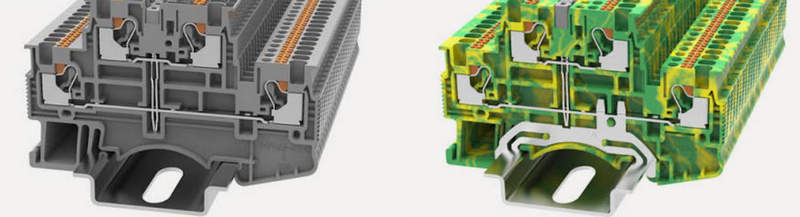

У DEGSON DSKK1.5-PV электрический контакт формируется не вращением винта, а усилием пружинного элемента. После ввода подготовленной жилы проводник фиксируется внутри контактной зоны и удерживается постоянным прижимом. Поэтому соединение не зависит от того, насколько точно монтажник выдержал момент затяжки винта. Два уровня расположены вертикально. Такое построение позволяет использовать высоту шкафа вместо дополнительной длины DIN-рейки. Для щита с десятками сигнальных или управляющих цепей даже несколько миллиметров экономии на каждой точке превращаются в заметное сокращение занимаемого пространства. Для отсоединения проводника предусмотрена оранжевая кнопка. На нее можно воздействовать плоской либо крестовой отверткой, раскрывая пружинный механизм без повреждения жилы. В корпусе также предусмотрены тестовые отверстия, благодаря чему электрическую цепь можно проверять без демонтажа проводников. Система допускает применение вставных перемычек DFBXX-3.5. Это дает возможность распределять один потенциал сразу между несколькими соседними клеммами, не создавая отдельные короткие перемычки из провода.
Области применения
Компактная двухэтажная архитектура особенно полезна в шкафах с большим количеством маломощных цепей. Характерные варианты использования следующие:
- подключение датчиков автоматики,
- цепи управления промышленного оборудования,
- распределительные электрические шкафы,
- соединение проводников сечением до 1,5 мм²,
- подключение сигналов контроллеров,
- шкафы с ограниченной длиной DIN-рейки,
- распределение общего потенциала через перемычки,
- цепи реле и интерфейсных модулей,
- подключение исполнительной автоматики,
- компактные панели управления.
Компания «Олниса» поставляет промышленную электротехнику и компоненты соединительной техники, включая клеммы DEGSON DSKK1.5-PV 11040000197. Заказчикам доступны технические консультации по сечению проводников, номинальному току, напряжению, способу монтажа и совместимым принадлежностям. Компания также организует оперативную доставку оборудования по всей стране.
Преимущества
Практические свойства этой клеммы определяются сочетанием небольшой ширины и двухуровневой схемы. К ключевым преимуществам относятся:
- работа с проводниками до 1,5 мм²,
- четыре точки подключения в одном корпусе,
- два вертикально расположенных уровня,
- ширина всего 3,5 мм,
- номинальный ток до 16 А по IEC,
- напряжение до 500 В по IEC,
- быстрое Push-in подключение,
- отсутствие необходимости затягивать контактный винт,
- оранжевая кнопка освобождения проводника,
- монтаж на стандартную рейку NS35,
- встроенные отверстия для электрического тестирования,
- возможность объединения соседних клемм перемычками,
- полиамидный корпус класса V-0,
- рабочая температура до +105 °C с учетом допустимой нагрузки.
Таким образом, DEGSON DSKK1.5-PV 11040000197 использует пространство электрического шкафа не только по горизонтали, но и по высоте. Два уровня контактов позволяют разместить четыре подключения в корпусе шириной 3,5 мм, а пружинная технология Push-in избавляет каждую точку от отдельной операции затяжки винта. При сечении проводников до 1,5 мм² клемма рассчитана на ток до 16 А и напряжение до 500 В по IEC.
