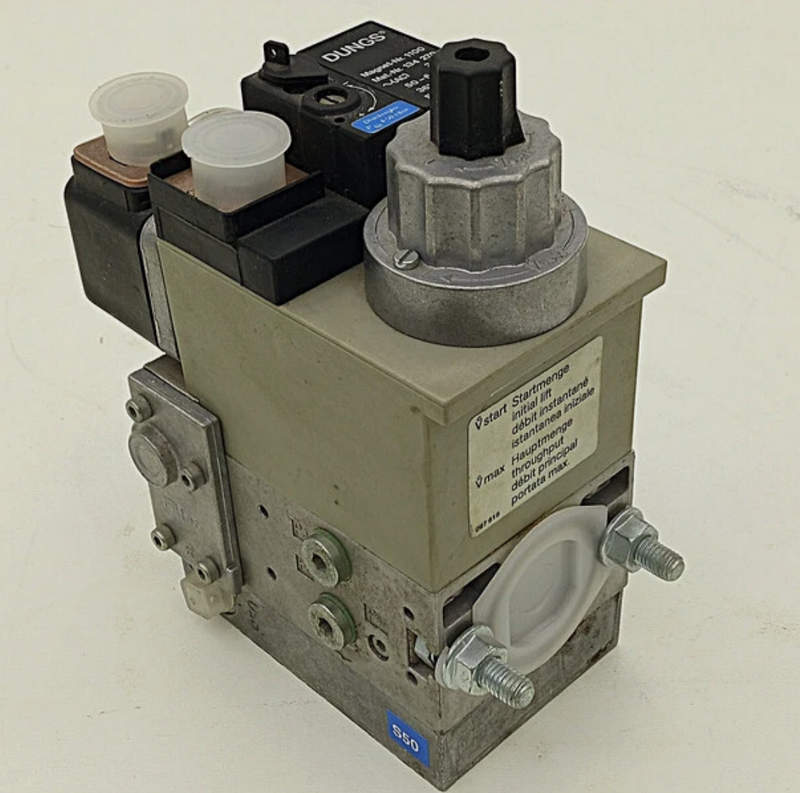

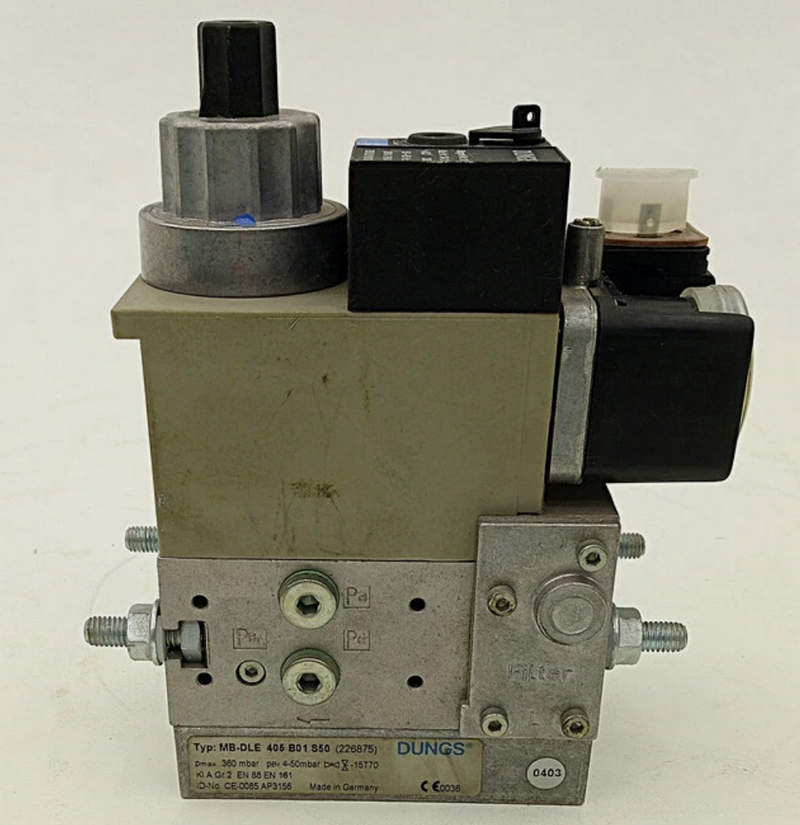

Газовый мультиблок DUNGS MB-DLE 405 B01 S50 226875 — регулирование и двухклапанное перекрытие газового потока

Газ перед горелкой должен пройти несколько разных этапов: очиститься от механических примесей, снизить давление до рабочего уровня и только после этого получить разрешение на движение через запорную арматуру. DUNGS MB-DLE 405 B01 S50 226875 объединяет эти операции внутри одного компактного корпуса. Здесь обозначение S50 связано с диапазоном выходного давления. Для типоразмеров 405–412 производитель устанавливает предел регулирования от 4 до 50 мбар. Само исполнение 226875 построено как одноступенчатый GasMultiBloc с двумя последовательно расположенными газовыми клапанами, регулятором, фильтрующим элементом и контролем минимального входного давления.

Технические характеристики

Параметры этой версии определяют режим, в котором газ проходит от питающей линии к горелочному устройству. Ниже рассмотрим основные характеристики:

• бренд — DUNGS,
• категория — газовый мультиблок,
• серия — MB-DLE,
• модель — MB-DLE 405 B01 S50,
• номер изделия — 226875,
• максимальное входное давление — 360 мбар,
• диапазон выходного давления — 4–50 мбар,
• присоединительный размер — Rp 1/2,
• номинальный размер — DN 15,
• количество запорных клапанов — 2,
• режим клапанов V1/V2 — общее управление,
• второй клапан — медленно открывающийся,
• датчик-реле давления — GW 150 A5,
• фильтрация — встроенный стандартный фильтр NF,
• питание электромагнитной части — 230 В AC,
• частота питания — 50–60 Гц,
• потребляемая мощность катушки — около 28 ВА,
• режим включения — 100 % ED,
• степень защиты — IP54,
• температура окружающей среды — от −15 до +70 °C,
• рабочая среда — газообразные среды допустимых газовых семейств и нейтральные газы.

Особенности конструкции устройств

Рабочий процесс DUNGS MB-DLE 405 B01 S50 начинается еще до регулирования давления. Газ сначала проходит через встроенный фильтрующий участок. Его задача — задержать загрязнения до того, как они попадут к седлам клапанов и чувствительным элементам регулятора. Далее поток попадает в регулирующую часть. Входное давление может достигать 360 мбар, тогда как после регулятора для этой версии задается существенно меньший уровень — от 4 до 50 мбар. Таким образом, горелка получает не исходное давление магистрали, а предварительно сформированное значение. После этого ключевую роль выполняют два последовательных запорных элемента. Такая схема отличается от одиночного клапана: газовый тракт имеет две независимые точки физического перекрытия внутри одного корпуса. Особенность обозначения DLE проявляется при открытии второго клапана. V2 не переводится в полностью открытое состояние мгновенно. Начальная стадия и последующая скорость подъема регулируются, благодаря чему поступление газа при запуске может происходить плавнее. При снятии питания клапаны закрываются быстро. На корпусе также расположен GW 150 A5. Он следит за наличием необходимого давления перед клапанной частью и передает дискретный сигнал в автоматику горелки. В результате один компактный блок одновременно участвует в фильтрации, регулировании, разрешении запуска и физическом прекращении газового потока.

Области применения

Модель используется в системах, где газ необходимо подготовить непосредственно перед зоной горения. Ниже рассмотрим характерные варианты:

• газовые горелочные устройства,
• теплогенераторы,
• котельные установки,
• промышленные нагревательные агрегаты,
• газовые воздушные нагреватели,
• одноступенчатые горелочные системы,
• модулируемые горелки с отдельным регулирующим органом,
• технологические установки на природном газе,
• оборудование с требуемым выходным давлением до 50 мбар,
• газовые рампы с ограниченным монтажным пространством.

Компания «Олниса» поставляет промышленную газовую автоматику, включая DUNGS MB-DLE 405 B01 S50 226875. Заказчикам доступны технические консультации по входному и выходному давлению, присоединению, электропитанию и устройству газового блока. Компания организует оперативную доставку оборудования по всей стране.

Преимущества

Практическая ценность этой версии заключается в последовательной обработке газового потока внутри одного узла. К основным преимуществам относятся:

• регулирование выходного давления от 4 до 50 мбар,
• работа при входном давлении до 360 мбар,
• два запорных клапана в одном корпусе,
• медленное открытие второго клапана,
• регулируемый характер стартового пропуска газа,
• быстрое закрытие запорной части,
• встроенный регулятор давления,
• встроенный фильтрующий элемент,
• контроль минимального давления посредством GW 150 A5,
• компактное присоединение Rp 1/2,
• питание электромагнитной части от 230 В AC,
• степень защиты IP54,
• пригодность для продолжительного режима включения,
• объединение нескольких функций газовой рампы в одном устройстве.

Таким образом, DUNGS MB-DLE 405 B01 S50 226875 работает не как отдельный газовый клапан, а как последовательность нескольких функциональных зон. Поток очищается, его давление приводится к требуемому уровню, наличие газа контролируется, после чего два клапана управляют непосредственным доступом среды к горелке. Именно такое объединение делает версию S50 интересной для оборудования, которому требуется выходное давление до 50 мбар без набора нескольких раздельных компонентов.
