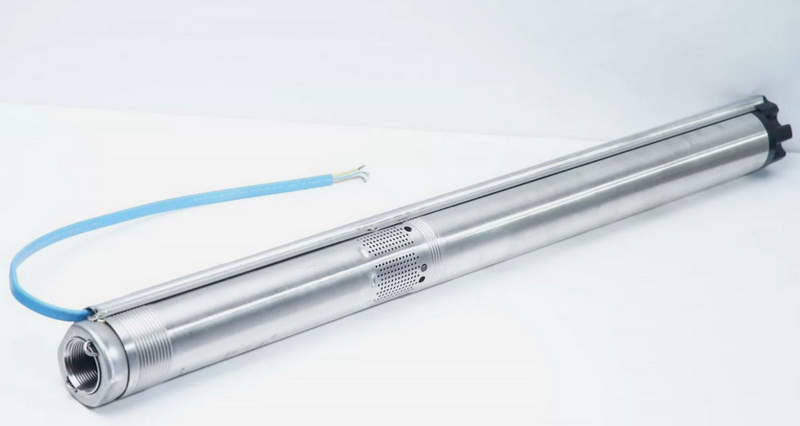

Скважинный насос Grundfos SQ 2-115 N 96160384 — высоконапорная подача воды в корпусе AISI 316

В глубокой скважине насос работает против столба воды, который необходимо не только поднять к поверхности, но и вывести в напорную сеть с остаточным давлением. Grundfos SQ 2-115 N 96160384 формирует требуемый энергетический запас внутри узкого трехдюймового корпуса, поэтому агрегат может работать в скважинах диаметром от 76 мм. Гидравлическая часть построена из семи последовательных ступеней. При номинальном расходе 2 м³/ч насос развивает напор около 128 м. Исполнение N отличается применением нержавеющей стали AISI 316 в металлических элементах насосной и моторной частей.

Технические характеристики

Рабочие параметры модели ориентированы на подъем воды с большой глубины при сравнительно умеренной производительности. Основные характеристики следующие:

• бренд — Grundfos,
• категория — погружной многоступенчатый скважинный насос,
• серия — SQ,
• модель — SQ 2-115 N,
• номер изделия — 96160384,
• номинальная производительность — 2 м³/ч,
• номинальный напор — около 128 м,
• количество гидравлических ступеней — 7,
• тип двигателя — MS 3-NE,
• мощность двигателя P2 — 1,85 кВт,
• потребляемая мощность P1 — около 2,11 кВт,
• питание — 1 × 200–240 В,
• частота — 50/60 Гц,
• номинальный ток при 230 В — около 9,3 А,
• частота вращения — около 10 700 об/мин,
• диаметр насоса — 74 мм,
• минимальный внутренний диаметр скважины — 76 мм,
• длина агрегата — около 888 мм,
• масса нетто — около 6,3 кг,
• напорное соединение — Rp 1¼",
• длина штатного кабеля — 1,5 м,
• степень защиты двигателя — IP68,
• класс изоляции — F,
• максимальная глубина установки ниже статического уровня — 150 м,
• температура воды — от 0 до +35 °C,
• материал металлических деталей исполнения N — нержавеющая сталь AISI 316.

Особенности конструкции устройств

У Grundfos SQ 2-115 N 96160384 значительный напор формируется внутри гидравлической колонны диаметром всего 74 мм. Вода поступает через нижнюю часть агрегата и последовательно перемещается через семь рабочих колес. Каждая ступень добавляет потоку новую долю давления, поэтому на выходе суммируется результат работы всей гидравлической системы. Рабочие колеса имеют плавающую конструкцию. Такое решение уменьшает передачу осевых усилий непосредственно на отдельные элементы гидравлики. Внутренние опоры используют сочетание керамики и карбида вольфрама, рассчитанное на работу при высокой частоте вращения. Двигатель MS 3-NE относится к высокооборотным электродвигателям с постоянными магнитами. Скорость около 10 700 об/мин позволяет получить высокий напор без увеличения наружного диаметра насоса. Электронная часть одновременно обеспечивает плавное ускорение после включения, поэтому двигатель не выходит на рабочую скорость резким механическим толчком. Контролируются и неблагоприятные режимы. Встроенная электроника реагирует на сухой ход, перегрузку, перегрев, слишком высокое или слишком низкое напряжение, а также защищает гидравлическую часть от осевого подъема рабочих элементов во время пуска.

Области применения

Характеристика SQ 2-115 N подходит для систем, где глубина источника требует значительного напора при расходе порядка нескольких кубометров в час. Ниже рассмотрим типовые задачи:

• водоснабжение из глубокой скважины,
• подъем подземной воды к поверхности,
• подача воды в удаленный напорный резервуар,
• водоснабжение загородного дома,
• небольшая система орошения,
• заполнение накопительной емкости,
• повышение давления после подъема воды из источника,
• скважины с внутренним диаметром от 76 мм,
• системы с большой геодезической разницей высот,
• водяные установки, где требуется исполнение AISI 316.

Компания «Олниса» поставляет насосное и промышленное оборудование, включая Grundfos SQ 2-115 N 96160384. Заказчикам доступны технические консультации по напору, производительности, электропитанию, глубине расположения и материалам оборудования. Компания также организует оперативную доставку по всей стране.

Преимущества

Эксплуатационные свойства модели определяются сочетанием большого напора, малого диаметра и встроенной электронной защиты. К ключевым преимуществам относятся:

• номинальный напор около 128 м,
• расход 2 м³/ч в номинальной рабочей точке,
• семь гидравлических ступеней,
• наружный диаметр всего 74 мм,
• двигатель мощностью 1,85 кВт,
• однофазное питание 200–240 В,
• скорость около 10 700 об/мин,
• металлические элементы исполнения N из AISI 316,
• плавный запуск,
• контроль сухого хода,
• защита от перегрузки,
• контроль перегрева,
• защита при отклонении питающего напряжения,
• защита от осевого подъема,
• степень защиты IP68,
• допустимая глубина установки до 150 м ниже статического уровня.

Таким образом, Grundfos SQ 2-115 N 96160384 преобразует мощность компактного высокооборотного двигателя в давление последовательно, распределяя работу между семью центробежными ступенями. Такая архитектура позволяет получить около 128 м номинального напора при наружном диаметре всего 74 мм.
