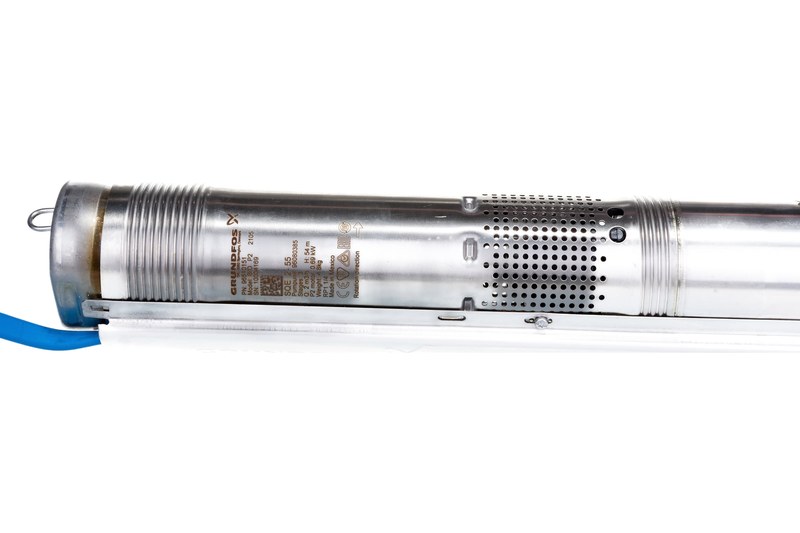

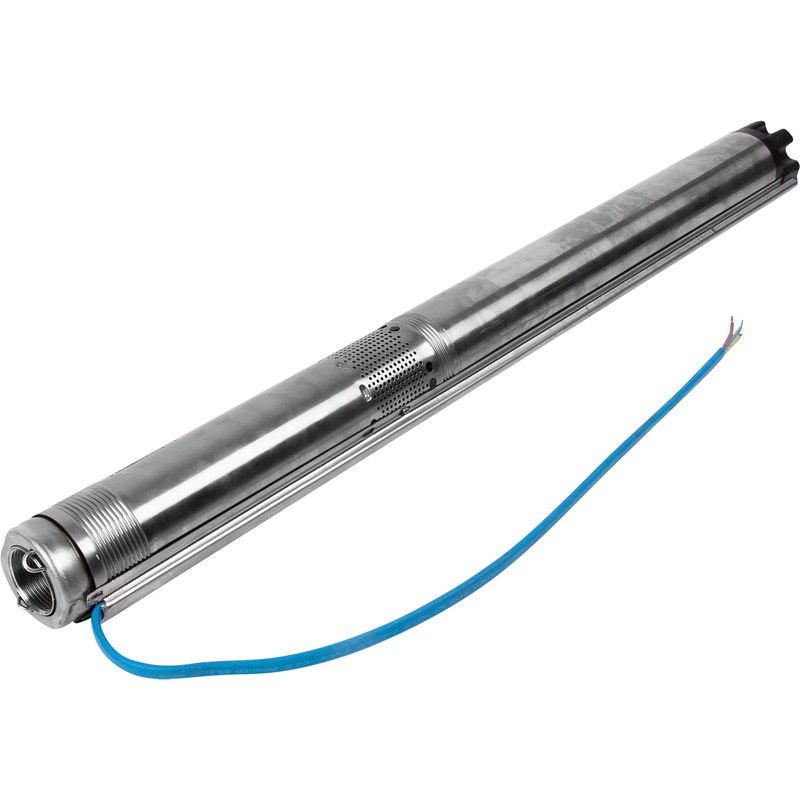

Скважинный насос Grundfos SQ 1-65 96524421 с кабелем 30 м

Подача воды из узкой глубокой скважины требует оборудования, которое одновременно создает значительный напор и сохраняет небольшие наружные размеры. Grundfos SQ 1-65 96524421 представляет собой многоступенчатый погружной насос диаметром около 3", рассчитанный на эксплуатацию в скважинах от 76 мм. Комплектное исполнение снабжено кабелем длиной 30 м, что удобно при размещении агрегата ниже статического уровня воды. Номинальная рабочая точка модели составляет 1 м³/ч при напоре 72 м. Электродвигатель MS3 мощностью 0,7 кВт получает питание от однофазной сети 200–240 В.

Технические характеристики

Основные параметры Grundfos SQ 1-65 96524421:

• тип оборудования — многоступенчатый погружной скважинный насос,
• серия — Grundfos SQ,
• модель — SQ 1-65,
• обозначение — 96524421,
• номинальная подача — 1 м³/ч,
• номинальный напор — 72 м,
• двигатель — Grundfos MS3,
• мощность двигателя P2 — 0,7 кВт,
• потребляемая мощность P1 — около 1 кВт,
• номинальное напряжение — 1 × 200–240 В,
• частота сети — 50 Гц,
• номинальный ток — 5,2 А,
• частота вращения — около 10 700 об/мин,
• степень защиты двигателя — IP68,
• класс изоляции — F,
• напорное соединение — Rp 1 1/4",
• минимальный диаметр скважины — 76 мм,
• максимальная температура воды — +35 °C,
• максимальное рабочее давление — 15 бар,
• длина комплектного кабеля — 30 м,
• сечение кабеля — 3 × 1,5 мм²,
• материал двигателя — нержавеющая сталь AISI 304,
• материал насосной части — нержавеющая сталь и композит,
• число ступеней — 4,
• встроенный обратный клапан — предусмотрен,
• защита от сухого хода — предусмотрена,
• плавный пуск — предусмотрен.

Особенности конструкции устройств

Grundfos SQ 1-65 имеет вытянутую многоступенчатую конструкцию, благодаря которой насос размещается в скважине малого диаметра, сохраняя способность создавать высокий напор. Последовательно расположенные рабочие колеса передают воде энергию ступень за ступенью. В результате давление повышается постепенно, а гидравлический тракт остается сравнительно компактным. Рабочие колеса установлены по плавающей схеме. Для каждой ступени предусмотрена собственная опора из пары износостойких материалов на основе карбида вольфрама и керамики. Такая компоновка уменьшает воздействие твердых механических контактов внутри вращающегося блока и рассчитана на продолжительное функционирование в погруженном состоянии. Электродвигатель MS3 выполнен с постоянными магнитами. Его компактная конструкция сочетается с высокой частотой вращения, благодаря чему насос небольшого диаметра способен формировать требуемую напорную характеристику. Наружные элементы двигателя изготовлены из нержавеющей стали AISI 304, что важно при постоянном нахождении оборудования в воде. В насос встроен обратный клапан. После остановки он препятствует свободному сливу столба воды обратно через агрегат, что уменьшает гидравлические переходные процессы при последующем запуске. Отдельная особенность серии SQ — мягкий пуск. Двигатель набирает рабочие обороты постепенно, поэтому старт сопровождается меньшим пусковым током и более плавным изменением скорости потока. Электроника также обеспечивает защиту от работы без воды, перегрева, перегрузки, чрезмерно высокого и пониженного сетевого напряжения.

Области применения

Grundfos SQ 1-65 96524421 может использоваться для следующих задач:

• водоснабжение частных домов из скважины,
• подача подземной воды в накопительные емкости,
• организация автономного водопровода,
• полив садовых и сельскохозяйственных участков,
• наполнение резервуаров,
• понижение уровня грунтовых вод,
• перекачивание чистой воды из глубоких источников,
• водоснабжение небольших хозяйственных объектов.

Компания «Олниса» поставляет насосное оборудование Grundfos для автономного и промышленного водоснабжения. В ассортименте может быть представлен скважинный насос Grundfos SQ 1-65 96524421 в комплектном исполнении с погружным кабелем длиной 30 м. По оборудованию доступны технические консультации, позволяющие уточнить его рабочие характеристики и особенности конкретной комплектации. Компания «Олниса» организует оперативную доставку продукции по всей территории России.

Преимущества

Grundfos SQ 1-65 96524421 сочетает узкий трехдюймовый корпус с напором, достаточным для подачи воды из глубоких скважин. Номинальная рабочая точка 1 м³/ч при 72 м позволяет применять агрегат там, где требуется сравнительно небольшой расход при значительной высоте подъема. Преимуществами исполнения являются двигатель на постоянных магнитах, плавный запуск, встроенный обратный клапан и комплекс электронных защит. Корпус из нержавеющей стали адаптирован к длительному погружению, а комплектный кабель 30 м упрощает электрическое подключение насоса на глубине. Дополнительное достоинство — возможность монтажа в скважинах диаметром всего от 76 мм.

Таким образом, Grundfos SQ 1-65 96524421 представляет собой компактный многоступенчатый насос для подъема чистой воды из скважин малого диаметра. При номинальной подаче 1 м³/ч он развивает напор 72 м, а двигатель MS3 мощностью 0,7 кВт работает от однофазного питания 200–240 В.
