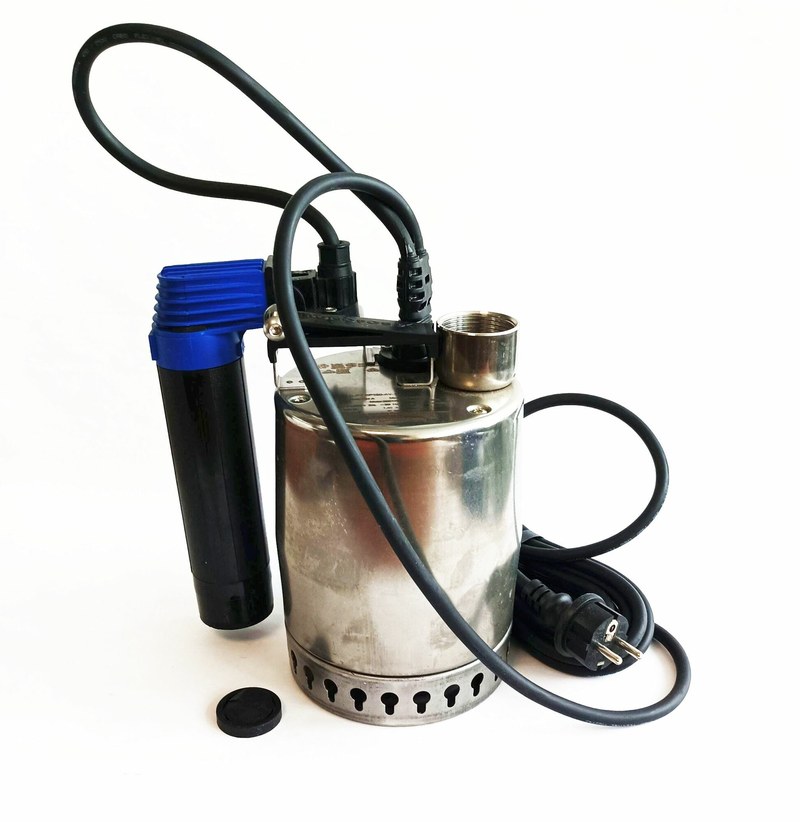

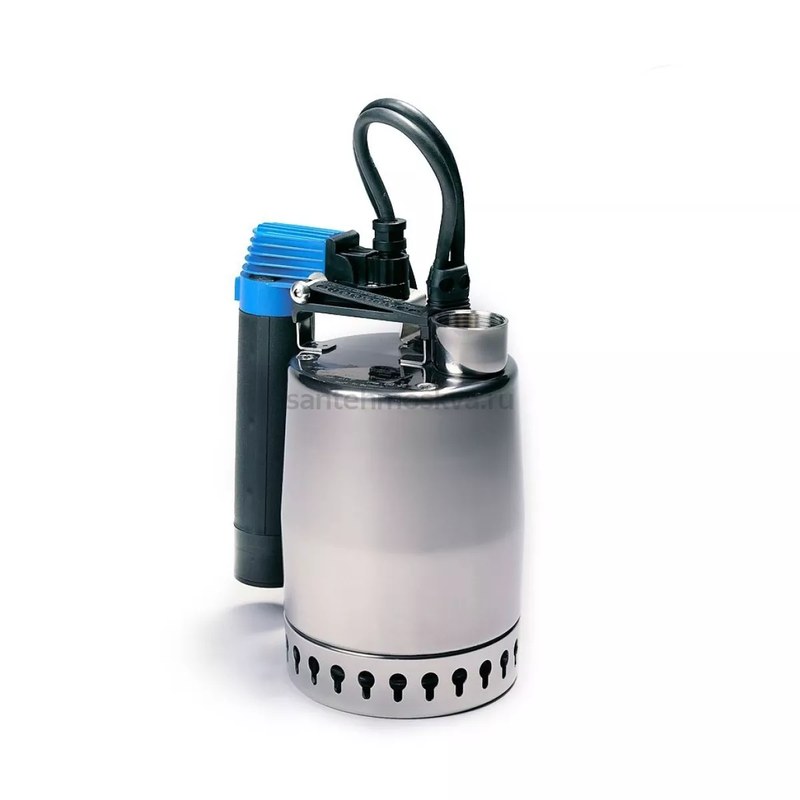

Дренажный насос Grundfos UNILIFT KP 150 AV1 011H1400 с вертикальным контролем уровня

Ограниченный размер дренажного приямка предъявляет особые требования к системе автоматического включения насоса. Обычному свободно подвешенному поплавку необходимо пространство для перемещения, тогда как в узкой шахте его ход может быть затруднен стенками. Grundfos UNILIFT KP 150 AV1 011H1400 решает эту задачу иначе: контроль уровня выполняется вертикальным выключателем, движение которого происходит рядом с корпусом агрегата. Насос предназначен для удаления чистой и слабозагрязненной воды без длинноволокнистых включений. Гидравлическая часть допускает прохождение твердых частиц размером до 10 мм. Максимальная подача достигает приблизительно 2,36 л/с, а предельный напор составляет около 5,5 м. Корпус выполнен из нержавеющей стали, поэтому модель рассчитана на регулярную погружную эксплуатацию.

Технические характеристики

Основные параметры Grundfos UNILIFT KP 150 AV1 011H1400 приведены ниже:

• тип оборудования — погружной дренажный насос,
• серия — Grundfos UNILIFT KP,
• модель — KP 150 AV1,
• номер исполнения — 011H1400,
• максимальная подача — около 2,36 л/с,
• максимальный напор — около 5,5 м,
• номинальный напор — около 2,94 м,
• максимальный размер проходящих частиц — 10 мм,
• потребляемая мощность P1 — 300 Вт,
• полезная мощность P2 — 0,15 кВт,
• номинальное питание — 1 × 220–230 В,
• частота электросети — 50 Гц,
• номинальный ток — 1,3 А,
• рабочий конденсатор — 8 мкФ / 400 В,
• напорное соединение — Rp 1 1/4",
• система контроля уровня — вертикальная,
• длина силового кабеля — 5 м,
• тип кабеля — H07RN8-F 3G1,
• тип вилки — Schuko,
• степень защиты — IP68,
• класс изоляции — F,
• температура перекачиваемой среды — от 0 до +50 °C,
• максимальная температура окружающей среды — +50 °C,
• материал корпуса — нержавеющая сталь,
• материал рабочего колеса — нержавеющая сталь,
• масса нетто — около 5,8 кг.

Особенности конструкции устройств

UNILIFT KP 150 AV1 построен как вертикальный одноступенчатый погружной агрегат. Электродвигатель, рабочее колесо и канал отвода воды собраны в одном компактном корпусе. Во время эксплуатации насос находится непосредственно в перекачиваемой жидкости, поэтому внешняя поверхность одновременно участвует в отводе тепла от двигателя. Главное конструктивное отличие версии AV1 связано с контролем уровня. Вместо поплавка на свободном кабеле используется вертикально перемещающийся элемент. Такая схема уменьшает пространство, необходимое автоматике для переключения. Поэтому серия AV1 может применяться в приямках шириной примерно от 250 мм, тогда как свободному поплавку исполнения A1 требуется больше места. Гидравлическая часть выполнена из хромоникелевой нержавеющей стали. Полуоткрытое рабочее колесо пропускает включения диаметром до 10 мм, что позволяет перекачивать не только визуально чистую воду, но и жидкость с небольшим количеством механических загрязнений. Волокнистые примеси при этом не относятся к допустимой рабочей среде. Вал двигателя герметизируется двойной системой уплотнения. Между двумя манжетами находится смазывающий материал. Ротор опирается на необслуживаемые угольные подшипники, охлаждение которых связано с циркуляцией рабочей среды. Встроенная температурная защита отключает двигатель при опасном нагреве.

Области применения

Конструкция Grundfos UNILIFT KP 150 AV1 подходит для задач, где требуется автоматическое удаление воды при ограниченном пространстве:

• дренаж небольших приямков,
• осушение подвальных помещений,
• отведение грунтовых вод,
• удаление дождевой воды,
• откачка из накопительных емкостей,
• работа в узких водосборных шахтах,
• удаление воды после небольших затоплений,
• опорожнение резервуаров,
• перекачивание поверхностной воды,
• отвод слабозагрязненной воды без волокнистых включений.

Компания «Олниса» поставляет насосное оборудование Grundfos для дренажных и инженерных систем. В номенклатуре может быть представлен Grundfos UNILIFT KP 150 AV1 011H1400 с вертикальным контролем уровня, кабелем 5 м и однофазным электропитанием. По оборудованию предоставляются технические консультации, позволяющие уточнить параметры конкретного исполнения. Компания «Олниса» организует оперативную доставку продукции по всей территории России.

Преимущества

Практические особенности Grundfos UNILIFT KP 150 AV1 определяются сочетанием компактной конструкции и автоматического контроля уровня:

• вертикальная система включения и отключения,
• возможность работы в узком приямке,
• корпус из нержавеющей стали,
• полуоткрытое рабочее колесо,
• пропуск частиц до 10 мм,
• максимальный напор около 5,5 м,
• подача до 2,36 л/с,
• мощность P1 300 Вт,
• питание 220–230 В,
• защита IP68,
• встроенная температурная защита двигателя,
• двойная система уплотнения вала,
• напорное соединение Rp 1 1/4",
• пятиметровый сетевой кабель,
• автоматическая работа без постоянного ручного включения.

Таким образом, Grundfos UNILIFT KP 150 AV1 011H1400 предназначен для автоматической откачки воды из мест, где свободное пространство вокруг насоса ограничено. Вертикальный механизм контроля уровня занимает меньше площади, чем традиционный кабельный поплавок, поэтому агрегат удобно размещать в компактных приямках и водосборных шахтах. Нержавеющая гидравлическая часть, защита IP68, проход для частиц до 10 мм и встроенная тепловая защита адаптируют модель к регулярной дренажной эксплуатации.
