Сервопривод ESBE ARA661 12101300 — управление трехходовыми смесительными клапанами
Сервопривод ESBE, применяемый совместно с трехходовым поворотным клапаном, представляет собой электромеханический исполнительный механизм для автоматического изменения положения регулирующего органа в системах отопления, охлаждения и теплоснабжения. Его задача заключается в преобразовании электрического управляющего сигнала в угловое перемещение штока клапана. За счет этого изменяется соотношение потоков теплоносителя, поддерживается требуемая температура в контуре и обеспечивается согласованная работа регулируемого участка с автоматикой установки.
Технические характеристики
Параметры сервопривода выбираются с учетом типа клапана, напряжения питания, алгоритма регулирования и требуемого времени полного хода. Для поворотных трехходовых клапанов ESBE характерно управление в секторе около 90. В зависимости от исполнения используются трехточечное, двухточечное или пропорциональное управление. Конкретные значения питания, времени хода и интерфейса определяются модификацией привода:
- рабочее перемещение выходного вала — поворотное,
- типовой угол регулирования — около 90,
- исполнительное усилие задается крутящим моментом привода,
- питание — в зависимости от исполнения 24 или 230 В,
- управление — двухточечное, трехточечное либо пропорциональное,
- время полного хода зависит от модификации,
- монтаж выполняется непосредственно на совместимый клапан,
- положение клапана определяется угловым положением выходного звена.
Конструктивное исполнение

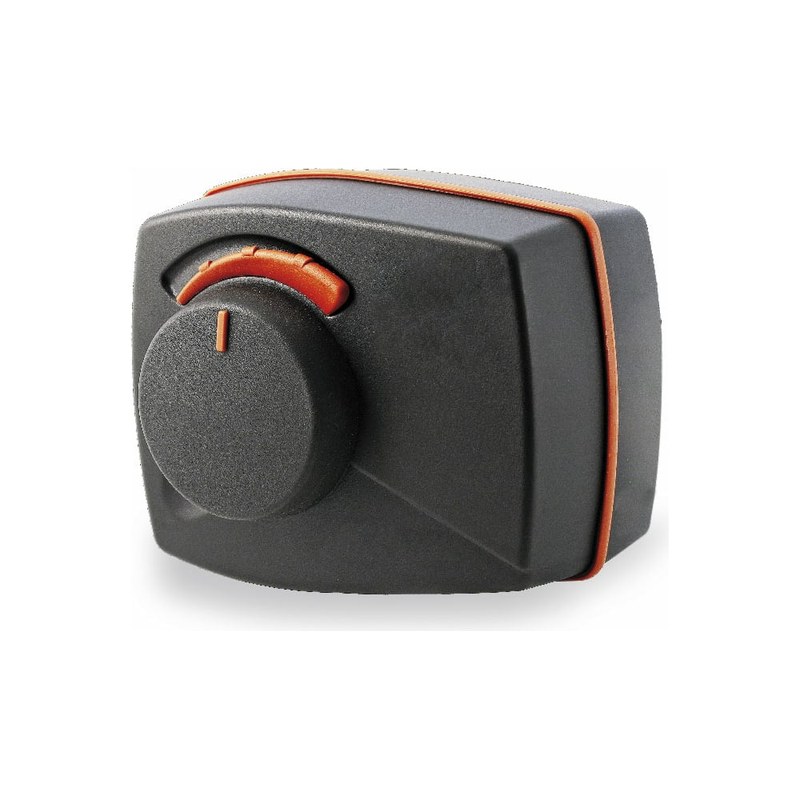

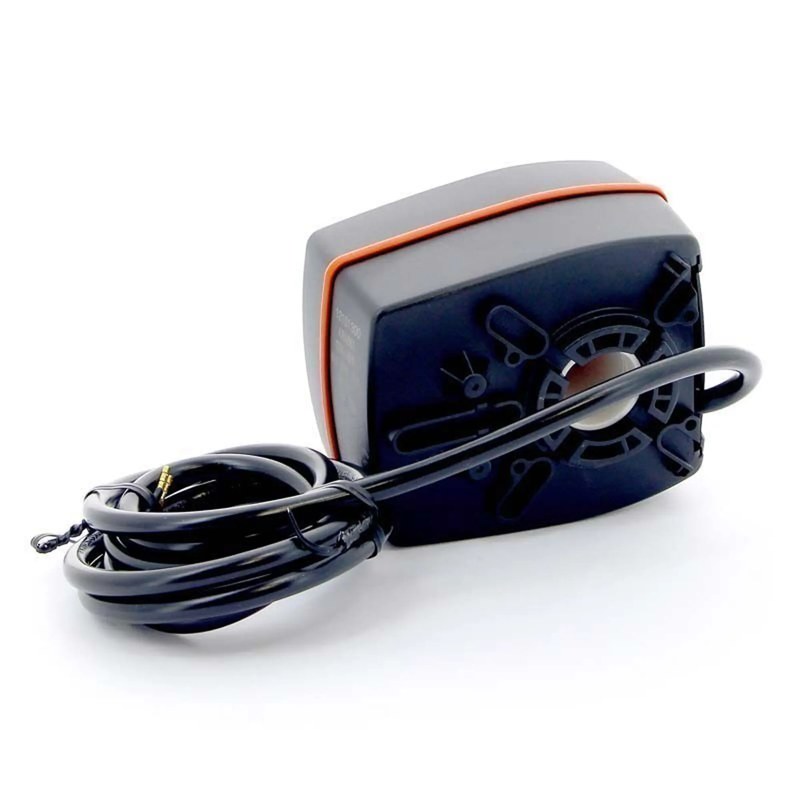

Сервопривод содержит электродвигатель, понижающую передачу, выходной вал или муфту, ограничители хода, электрическую часть управления и защитный корпус. Редуктор уменьшает частоту вращения двигателя и повышает момент на выходе. Это позволяет перемещать затвор клапана плавно, без ударной нагрузки на шток. Механическое соединение выполняется через посадочный узел, обеспечивающий совпадение осей привода и регулирующего элемента. В зависимости от модели предусматриваются указатель положения, ручное управление, кабель или клеммная часть для подключения. Ограничение крайних положений прекращает движение после достижения рабочего сектора и снижает нагрузку на передачу.
Принцип работы
При трехточечном регулировании контроллер подает отдельные команды на открытие и закрытие. Пока активна одна из команд, двигатель вращается в соответствующем направлении и через редуктор перемещает затвор трехходового клапана. После снятия сигнала привод останавливается, сохраняя достигнутое положение. Такой алгоритм позволяет формировать промежуточное положение без непрерывного аналогового сигнала. При пропорциональном управлении положение исполнительного механизма определяется величиной управляющего сигнала. Привод сопоставляет команду с текущим положением и перемещает выходной вал до требуемой точки. В двухточечной схеме используются преимущественно два конечных состояния. Изменение угла поворота приводит к изменению проходных сечений каналов клапана и перераспределению расходов.
- при смесительной схеме два входящих потока объединяются в один выходной,
- при распределительной схеме один поток разделяется между двумя направлениями,
- промежуточное положение изменяет соотношение расходов,
- температура смешанного потока зависит от расходов и температур на входах,
- управляющий сигнал формируется внешним регулятором,
- скорость реакции зависит от времени хода привода и динамики системы.
Области применения
Трехходовой клапан с сервоприводом ESBE используется там, где требуется автоматическое поддержание температуры или перераспределение тепловых потоков. В отопительных системах такой узел регулирует температуру подачи в радиаторный или напольный контур, управляет загрузкой буферной емкости и разделяет ветви с различными температурными графиками. В холодильных и технологических установках привод перераспределяет поток между теплообменниками и ветвями трубопровода. При проектировании учитываются пропускная способность, перепад давления, температура среды и совместимость узлов системы:
- системы радиаторного отопления,
- контуры напольного отопления,
- котельные и тепловые пункты,
- узлы смешения и распределения теплоносителя,
- системы охлаждения и вентиляции,
- контуры с буферными емкостями,
- технологические установки с автоматическим перераспределением потока.
Таким образом, сервопривод ESBE для трехходового клапана обеспечивает управляемое перемещение регулирующего органа и изменение соотношения потоков в теплотехническом контуре. Его работоспособность определяется согласованием крутящего момента, времени хода, напряжения питания, управляющего сигнала и механической совместимости с клапаном. Привод и арматуру следует рассматривать как единый регулирующий узел. Компания «Олниса» осуществляет поставку промышленного оборудования, включая сервоприводы, регулирующую арматуру и компоненты автоматизированных инженерных систем. Поставка оборудования ESBE выполняется для комплектации объектов отопления, теплоснабжения, вентиляции, охлаждения и технологических установок.
