Сервопривод ESBE ARA661 12101300 — особенности конструкции и принцип функционирования

ESBE ARA661 — электромеханический поворотный сервопривод серии ARA600, предназначенный для управления совместимыми смесительными клапанами в системах отопления, охлаждения и горячего водоснабжения. Он изменяет положение штока клапана по командам внешнего регулятора, помогая поддерживать заданное соотношение потоков теплоносителя.

Основные технические характеристики

Параметры ARA661 определяют скорость поворота клапана, совместимость с управляющей автоматикой и условия размещения привода:

• Номинальное напряжение питания — 230 В переменного тока, 50 Гц;
• Допустимое отклонение напряжения питания для серии — ±10%;
• Тип управляющего сигнала — трёхпозиционный SPDT;
• Время поворота на 90 — 120 секунд;
• Максимальный крутящий момент — 6 Н·м;
• Потребляемая мощность модели на 230 В — 5 В·А;
• Степень защиты корпуса — IP41;
• Класс электрической защиты — II;
• Диапазон температуры окружающей среды — от −5 до +55 C;
• Масса — около 0,4 кг.

Время поворота 120 секунд обеспечивает плавное перемещение клапана и ограничивает резкие изменения расхода. Момент 6 Н·м указывает на усилие, доступное для поворота штока; его достаточно для совместимых клапанов при соблюдении допустимых условий работы узла. Степень IP41 предполагает монтаж в защищённом месте: привод нельзя считать рассчитанным на прямое воздействие воды или пыли.

Конструкция и принцип работы

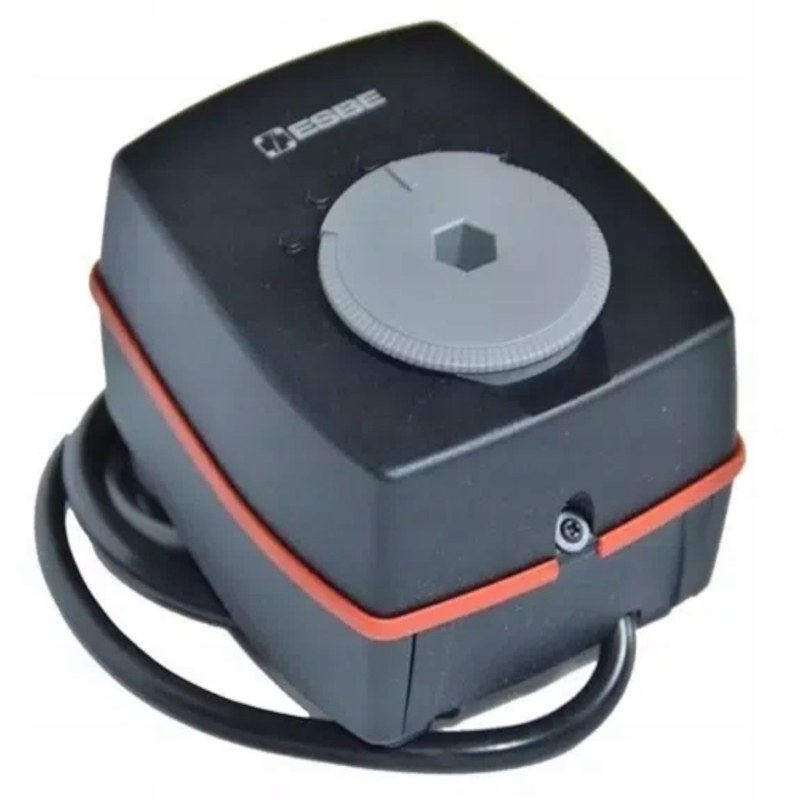

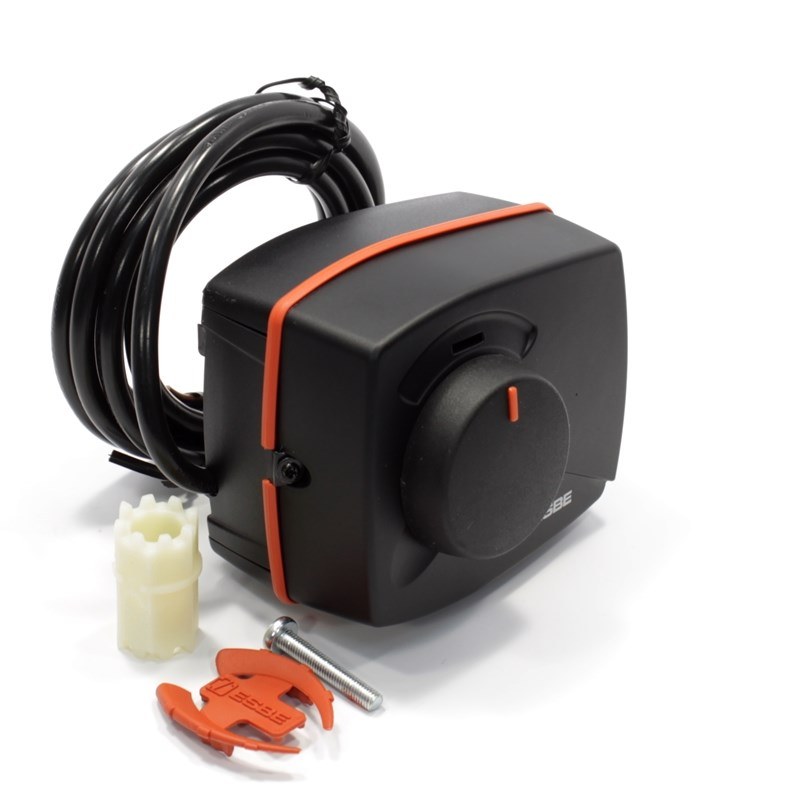

Корпус ARA661 объединяет электродвигатель, передаточный механизм и выходной вал. На передней части предусмотрена ручка управления, позволяющая перемещать привод вручную. Через переходной элемент привод соединяется со штоком клапана; для моделей и клапанов с несовпадающим монтажным интерфейсом могут потребоваться соответствующие адаптеры. Работа устройства основана на трёхпозиционном управлении. Регулятор подаёт команду на открытие или закрытие, а привод вращает вал в заданном направлении. При снятии команды движение прекращается, и клапан остаётся в достигнутом положении. Изменяя длительность управляющего воздействия, система задаёт промежуточное положение в пределах рабочего хода 90. Основные элементы узла выполняют следующие функции:

• электродвигатель создаёт вращательное движение;
• редуктор передаёт движение на выходной вал и обеспечивает необходимый крутящий момент;
• выходной вал перемещает шток клапана;
• ручка на корпусе позволяет управлять приводом вручную;
• трёхпозиционная схема управления задаёт направление движения от внешнего контроллера.

У серии ARA600 предусмотрена возможность применения вспомогательного переключателя. Он доступен в отдельных исполнениях с предварительной установкой или как дополнительный комплект, поэтому наличие этой функции следует сверять по конкретной модификации: стандартная модель ARA661 указана без предварительно установленного переключателя.

Подключение, монтаж и эксплуатация

Перед установкой проверяют соответствие привода клапану, рабочему напряжению и управляющему сигналу контроллера. ARA661 питается от сети 230 В, поэтому подключение выполняют по схеме изготовителя с соблюдением требований электробезопасности. Для управления требуется совместимый трёхпозиционный выход, который обеспечивает команды движения в обоих направлениях. При монтаже привод устанавливают на клапан в правильном взаимном положении, фиксируют крепёж и проверяют свободный ход механизма. После подключения выполняют пробное перемещение на полный рабочий угол, убеждаясь, что привод не упирается в механические препятствия и корректно изменяет положение клапана. При ручной проверке используют предусмотренный орган управления и действуют согласно инструкции по монтажу. В эксплуатации важно учитывать ограничения корпуса и окружающей среды. Устройство устанавливают в месте, где температура находится в диапазоне от −5 до +55 C, а на корпус не попадают струи воды и значительное количество пыли. Также не следует превышать максимальный момент, требуемый для поворота клапана: тугое движение штока может вызвать перегрузку привода или нестабильное регулирование.

Таким образом, ESBE ARA661 — поворотный сервопривод на 230 В с трёхпозиционным управлением, ходом 90 за 120 секунд и максимальным моментом 6 Н·м. Он предназначен для совместной работы с подходящими клапанами и обеспечивает автоматическое изменение положения регулирующего элемента в отопительных и холодильных контурах. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте представлены решения для оснащения инженерных и производственных систем.
