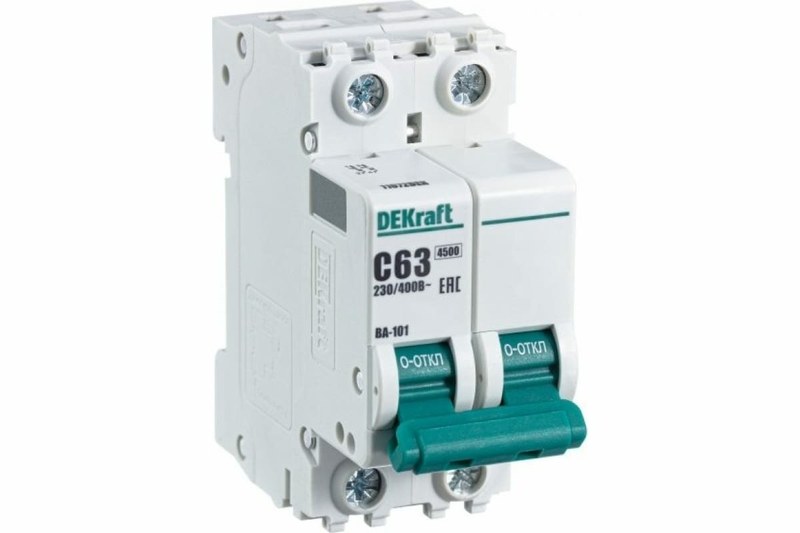

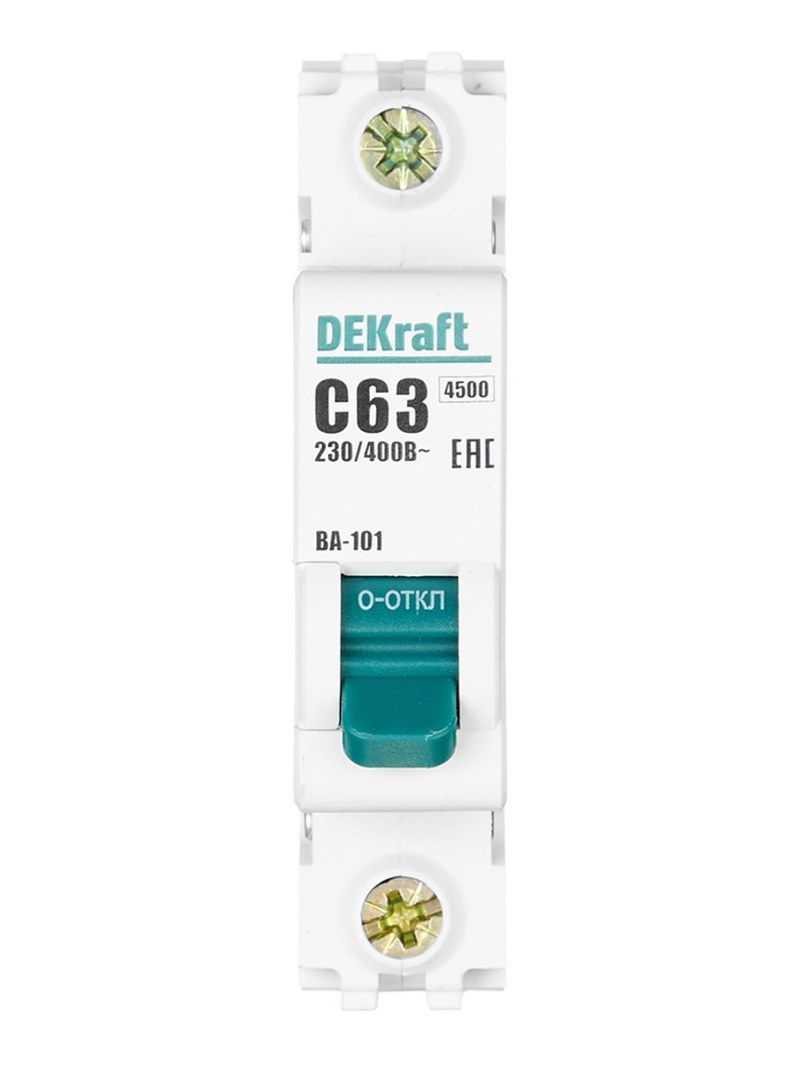

Автоматический выключатель DEKraft 63A: особенности работы при перегрузках и коротких замыканиях
Автоматический выключатель DEKraft с номинальным током 63 А защищает электрическую цепь от перегрузки и короткого замыкания. При аварийном токе аппарат автоматически размыкает контакты, ограничивая нагрев проводников и снижая риск повреждения подключённого оборудования. Такой выключатель применяют во вводных и распределительных цепях, если его параметры соответствуют расчётной нагрузке и характеристикам сети. Обозначение «63 А» сообщает номинальный ток, но не определяет выключатель полностью. У DEKraft выпускаются аппараты разных серий и исполнений. Для точных сведений о полюсности, напряжении, отключающей способности и характеристике срабатывания необходимо знать серию или артикул конкретного устройства.
Технические параметры
Выключатель рассчитан на длительную работу в цепи с током, не превышающим номинальное значение при условиях, указанных изготовителем. При выборе учитывается не только нагрузка, но и допустимый ток кабеля: защита должна отключить перегруженную линию до опасного нагрева проводников. К основным параметрам, которые устанавливаются по маркировке конкретного DEKraft, относятся:
- номинальный ток — 63 А,
- число полюсов — зависит от исполнения и определяет, сколько проводников размыкается одновременно,
- характеристика мгновенного электромагнитного расцепления — задаётся буквенным обозначением на корпусе, например B, C или D,
- номинальное рабочее напряжение и род тока — указываются для конкретной серии,
- номинальная отключающая способность — показывает предельный ток короткого замыкания, который выключатель способен отключить в установленных условиях,
- тип монтажного крепления и допустимые сечения проводников — определяются конструкцией аппарата и паспортными данными.
Номинал 63 А сам по себе не указывает на допустимость применения устройства в любой сети. Например, однополюсное исполнение и многополюсный аппарат решают разные задачи, а отключающая способность должна соответствовать ожидаемому току короткого замыкания в точке установки.
Конструкция и принцип работы
Корпус модульного выключателя из изоляционного материала содержит контактную систему и два механизма расцепления. Рукоятка используется для ручного включения и отключения, а внутренний механизм обеспечивает автоматическое размыкание цепи при аварии. Тепловой расцепитель реагирует на длительную перегрузку. Его биметаллический элемент нагревается током, изгибается и освобождает механизм отключения. Чем значительнее превышение рабочего тока, тем быстрее происходит срабатывание. Электромагнитный расцепитель предназначен для отключения при коротком замыкании: сильный ток создаёт магнитное усилие, которое быстро приводит механизм в действие. При расхождении контактов возникает электрическая дуга. Внутренняя дугогасительная камера разделяет её на участки и способствует гашению. После отключения рукоятка переводится в положение, указывающее на разомкнутую цепь. Повторное включение допустимо только после выяснения и устранения причины срабатывания.
Монтаж и эксплуатация
Выключатель устанавливается на DIN-рейку в распределительном щите. Перед монтажом цепь обесточивается, а отсутствие напряжения проверяется измерительным прибором. Подключение выполняется по схеме, нанесённой на корпус или приведённой в документации конкретной серии. При монтаже учитываются следующие условия:
- проводники подключаются к предназначенным для этого зажимам и затягиваются с усилием, установленным изготовителем,
- сечение кабеля выбирается с учётом материала жил, способа прокладки, температуры окружающей среды и допустимого тока линии,
- положение аппарата в щите и подключение входных и выходных проводников выполняются по указаниям для конкретного исполнения,
- до подачи напряжения проверяются качество соединений, отсутствие повреждений изоляции и соответствие схемы проекту.
Ослабленный контакт может нагреваться даже при токе ниже 63 А. Поэтому состояние соединений проверяется в ходе планового обслуживания при снятом напряжении. Выключатель нельзя использовать вместо устройства защитного отключения: он защищает цепь от сверхтоков, но не обеспечивает самостоятельную защиту от всех видов утечки на землю.
Применение в электрических системах
Аппараты на 63 А применяются в распределительных щитах зданий, на вводах отдельных линий и в цепях питания оборудования. В производственных установках они могут защищать фидер или распределительную ветвь, если ток нагрузки, пусковые режимы и уровень короткого замыкания согласованы с характеристиками выключателя. Для ответственного применения проверяются серия и полный артикул DEKraft, число полюсов, номинальное напряжение, отключающая способность, характеристика расцепления и совместимость с кабелем. Замена аппарата на вариант с тем же номинальным током, но другими параметрами, не всегда сохраняет требуемую защиту.
Таким образом, автоматический выключатель DEKraft на 63 А предназначен для защиты электрической линии от перегрузки и короткого замыкания. Его тепловой и электромагнитный расцепители реагируют на разные режимы сверхтока, а конструкция обеспечивает ручную коммутацию и автоматическое размыкание контактов. Для корректного применения учитываются параметры конкретной серии, кабеля и сети. «Олниса» выступает поставщиком промышленного оборудования для предприятий и организаций России и стран СНГ.
