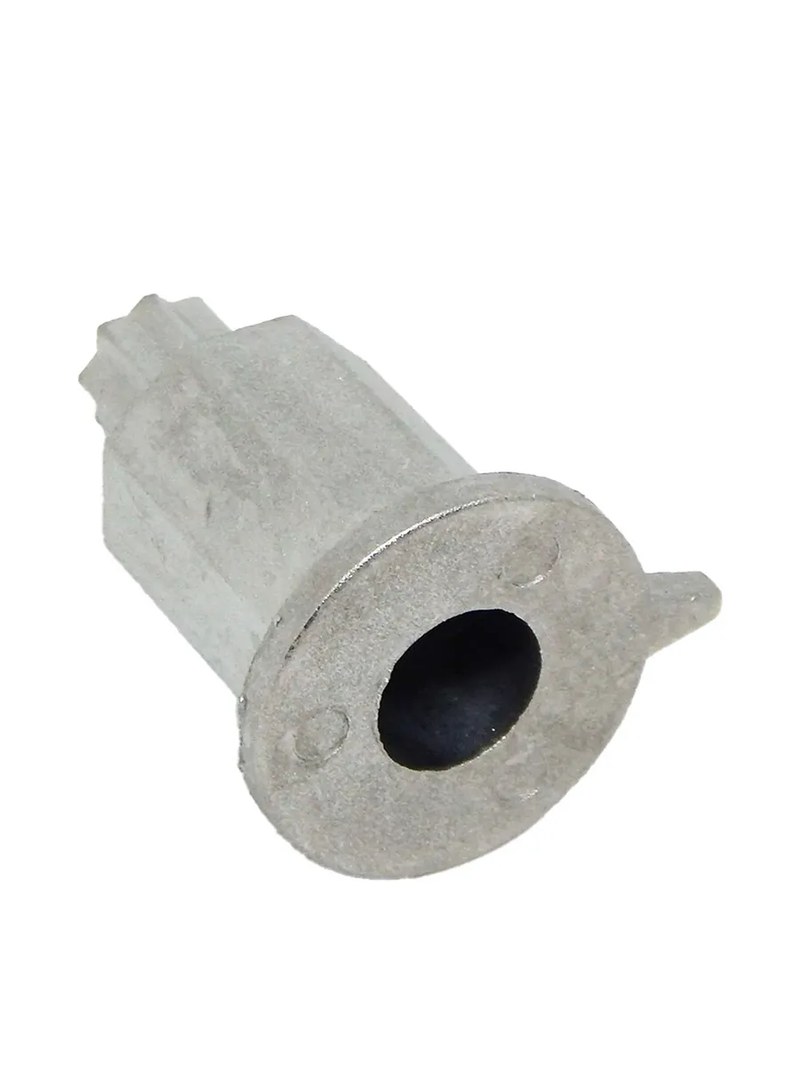

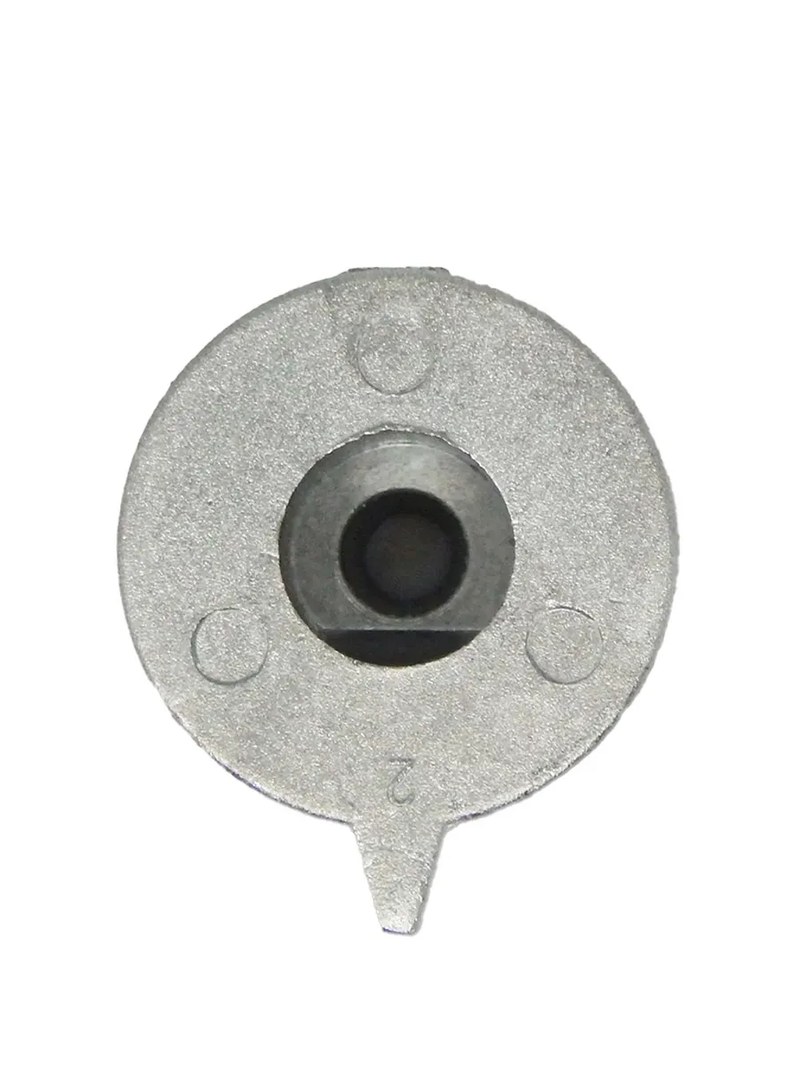

Переходник ESBE Sleeve M90 98180570 для надежного соединения привода с регулирующим клапаном

Монтажный переходник Sleeve M90 ESBE предназначен для механического соединения совместимых элементов арматуры и привода. Он помогает согласовать геометрию соединительных частей, передать вращение от привода на шток клапана и сохранить правильное положение узла при сборке. Переходник не управляет потоком рабочей среды и не выполняет самостоятельных регулирующих функций: его задача — обеспечить механическую связь компонентов системы.

Особенности применения

Переходник используют в узлах, где форма или размеры соединения привода и штока клапана не совпадают напрямую. Его установка позволяет собрать приводной механизм без доработки основных деталей. Совместимость зависит от конкретной модели клапана и привода ESBE, поэтому обозначения одного только Sleeve M90 недостаточно для проверки применимости во всех монтажных схемах. В составе узла переходник выполняет несколько функций:

• согласует посадочные элементы привода и штока клапана,
• передаёт крутящий момент при открытии, закрытии или повороте регулирующего элемента,
• помогает зафиксировать привод относительно корпуса арматуры,
• сохраняет соосность деталей и уменьшает вероятность перекоса при работе.

Переходник не заменяет крепёжные элементы и не компенсирует значительное несовпадение осей. Его применяют только в предусмотренной изготовителем конфигурации.

Конструкция и технические параметры

Sleeve M90 относится к монтажным принадлежностям. Конструктивно это соединительная деталь с посадочными поверхностями, форма которых соответствует сопрягаемым элементам конкретного узла. При сборке она устанавливается между приводом и штоком либо в предусмотренное изготовителем место соединения. Конструкция должна обеспечивать плотную посадку и передачу усилия без свободного проворачивания. Для оценки совместимости и условий применения учитывают следующие параметры:

• обозначение изделия — Sleeve M90 ESBE,
• назначение — монтажное соединение компонентов приводного узла,
• совместимые модели клапанов и приводов — согласно конфигурации конкретного узла,
• геометрия посадочных мест и размеры — по исполнению изделия и сопрягаемых компонентов,
• материал и допустимые механические нагрузки — по документации на соответствующее исполнение.

Числовые размеры, материал и пределы допустимой нагрузки не следует выводить из обозначения M90: эти данные необходимо сверять с маркировкой изделия и документацией именно на его исполнение. Переходник не определяет допустимые температуру и давление рабочей среды — такие ограничения задаются клапаном, уплотнениями и условиями эксплуатации системы.

Принцип работы в приводном узле

Во время работы привод перемещает соединительный механизм, а Sleeve M90 передаёт это движение на шток клапана. В зависимости от конструкции клапана движение может изменять положение регулирующего элемента и тем самым влиять на расход теплоносителя или другого рабочего потока. Сам переходник остаётся пассивной механической деталью. Передача движения зависит от точности сборки. При правильной посадке усилие передаётся без заметного люфта, а привод и шток перемещаются согласованно. Если переходник установлен с перекосом или не соответствует сопрягаемым деталям, возможны неполный ход клапана, повышенная нагрузка на привод и ускоренный износ соединения.

Монтаж и эксплуатация

Монтаж выполняют на остановленном и безопасно отключённом оборудовании. До сборки проверяют соответствие переходника модели привода и клапана, состояние посадочных поверхностей и отсутствие загрязнений или повреждений. Деталь устанавливают в предназначенное для неё положение, после чего соединение фиксируют штатными элементами узла. При монтаже соблюдают несколько практических условий:

• проверяют маркировку переходника и совместимость компонентов,
• совмещают оси привода и штока без принудительного изгиба деталей,
• не допускают ударов по переходнику и повреждения посадочных поверхностей,
• используют предусмотренный крепёж и порядок фиксации,
• после сборки проверяют полный ход механизма и отсутствие заедания.

В эксплуатации узел периодически осматривают при плановом обслуживании системы. Признаками неисправности могут быть люфт, неполный поворот штока, следы смещения или повреждение сопрягаемых поверхностей. При обнаружении таких признаков проверяют состояние не только переходника, но и привода, крепежа и клапана.

Сферы применения

Монтажный переходник используют в системах отопления, теплоснабжения и других установках, где клапан управляется приводом. Он позволяет соединить совместимые компоненты в единый приводной узел и передавать управляющее движение непосредственно на шток арматуры. Практическая ценность детали связана с точностью механического сопряжения: от неё зависит корректность хода клапана и нагрузка на привод. Sleeve M90 не является универсальным адаптером для любых клапанов. При замене важно учитывать исполнение изделия и конструкцию всей сборки. Если геометрия соединения не соответствует узлу, установка может привести к неправильной работе арматуры даже при внешне плотной посадке.

Таким образом, Sleeve M90 ESBE — монтажный переходник, который обеспечивает механическое соединение совместимых элементов клапанного узла с приводом и передаёт движение на шток. Его корректная установка поддерживает согласованную работу компонентов, а точность сопряжения помогает избежать люфта, перекоса и избыточной нагрузки. Параметры совместимости и размеры следует определять по исполнению переходника и характеристикам соединяемого оборудования. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены устройства и комплектующие для инженерных и производственных систем. Поставка Sleeve M90 ESBE и другого промышленного оборудования позволяет предприятиям комплектовать узлы совместимыми компонентами.
