Реле приоритета нагрузки Hager ED193 для защиты электросети от перегрузок

Hager ED193 — модульное реле сброса нагрузки с тремя иерархически управляемыми каналами. Оно контролирует ток в электросети и при приближении к установленному пределу временно отключает неприоритетные потребители. Такая схема помогает ограничить суммарную нагрузку и снизить вероятность срабатывания вводного автомата из-за одновременной работы нескольких мощных устройств. Прибор не предназначен для непосредственного питания и коммутации всех управляемых нагрузок. Он формирует управляющие сигналы, а для отключения мощных линий используются контакторы. ED193 рассчитан прежде всего на распределительные щиты однофазных систем, где можно разделить потребителей по степени приоритета.

Технические характеристики

Основные параметры определяют совместимость ED193 с сетью, измерительным датчиком и подключаемыми цепями. В актуальной технической карточке Hager указаны питание 230 В с допуском +10/−15%, частота 50 Гц, рабочая температура от −5 до +40 C и габариты 85 × 53 × 64 мм. Устройство занимает три модульных места. К основным характеристикам относятся:

• напряжение питания — 230 В переменного тока, допустимое отклонение +10/−15%;
• частота сети — 50 Гц;
• число каналов сброса нагрузки — три, с иерархической очередностью;
• диапазон уставок тока — от 15 до 90 А;
• выходы — один переключающий контакт и два замыкающих контакта малой мощности;
• максимальная нагрузка на прямой силовой выход для ED193 — до 2 кВт в категории AC1; более мощные цепи управляются через совместимые контакторы;
• рабочая температура по технической карточке — от −5 до +40 C;
• температура хранения и транспортировки — от −40 до +80 C;
• электрическая износостойкость — 100 000 циклов;
• габариты корпуса — высота 85 мм, ширина 53 мм, глубина 64 мм;
• ширина монтажа — три модуля.

Диапазон уставок позволяет согласовать реле с допустимым током ввода. Значение выбирают с учётом номинала вводной защиты и схемы измерения. Для контроля применяется отдельный датчик тока; в документации Hager для этой линейки указан датчик ED080 с пределом измерения до 90 А.

Конструкция и выходные цепи

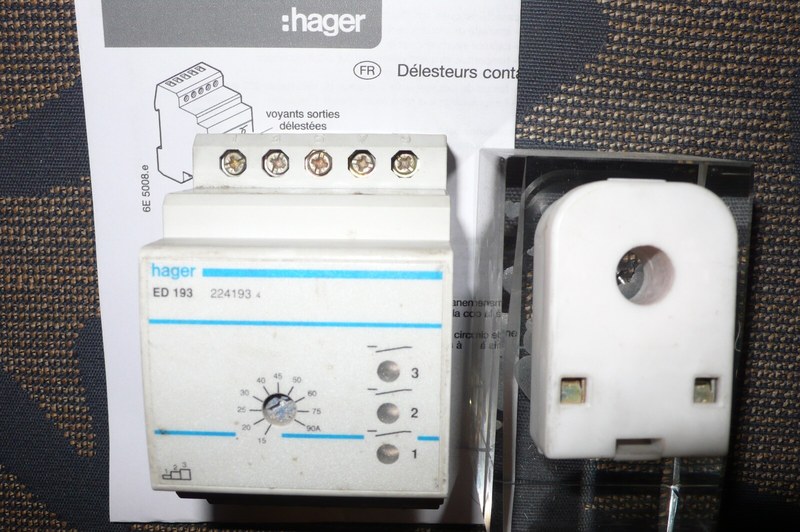

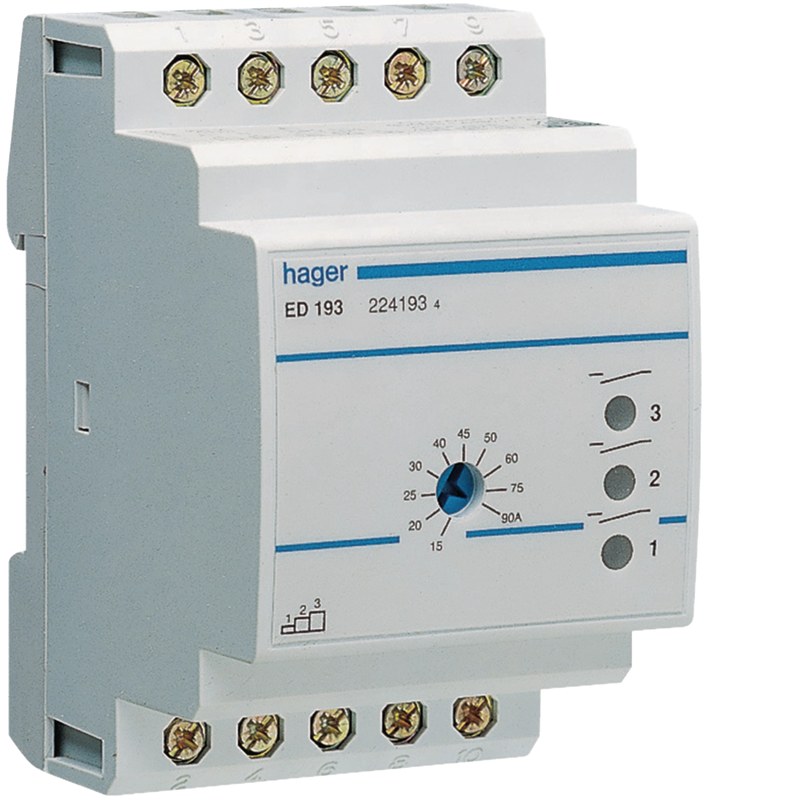

Корпус ED193 выполнен в модульном формате для установки в распределительный щит. На лицевой панели размещены органы настройки уставки и индикаторы состояния выходов. Внутри находятся электронный измерительный блок и релейные выходы, которые передают команды на управляемые цепи. Для измерения используется внешний датчик тока, устанавливаемый на контролируемый проводник. Такое решение позволяет контролировать вводной ток без включения силовой цепи непосредственно через корпус самого реле. Датчик ED080 рассчитан на измерение тока до 90 А; параметры проводника и монтаж датчика должны соответствовать инструкции изделия. Выходная часть ED193 включает контакты разного назначения. Переключающий контакт может работать с ограниченной нагрузкой напрямую, тогда как два дополнительных замыкающих контакта рассчитаны на малый управляющий ток. Поэтому ими управляют катушками контакторов или другими подходящими входами, а не мощными потребителями непосредственно. Для контакторных исполнений Hager в документации приведено значение до 4,4 кВт для выходов с соответствующими контакторами ESC126.

Принцип работы и режимы сброса

В обычном режиме датчик непрерывно передаёт информацию о токе на вводе. Реле сопоставляет измеренное значение с установленным порогом. При превышении порога оно выдаёт команду на отключение неприоритетной нагрузки. Если снижение тока недостаточно, отключается следующий канал. Последовательность работы включает следующие этапы:

• измерение тока контролируемой цепи датчиком;
• сравнение измеренного значения с установленной уставкой;
• выдержка короткой задержки для исключения реакции на кратковременный скачок;
• отключение первого неприоритетного канала;
• при продолжающемся превышении — отключение следующего канала;
• возврат отключённых нагрузок после снижения тока и завершения временного цикла.

В технической документации линейки указана задержка перед сбросом порядка 0,4–0,9 секунды и время снятия нагрузки около 6 минут с допуском ±2 минуты. Между переключением уровней предусмотрена пауза около 200 мс. Эти параметры относятся к описанной Hager серии délesteurs и должны сверяться с инструкцией конкретного исполнения при проектировании схемы. Иерархический алгоритм означает, что первой отключается заранее определённая группа, затем — следующая по приоритету. Восстановление питания происходит после уменьшения потребления и окончания цикла сброса. Возможность принудительного управления предусмотрена входом форсирования, который может использоваться во внешней схеме управления.

Монтаж и эксплуатационные особенности

ED193 устанавливается на DIN-рейку внутри распределительного щита. При монтаже необходимо учитывать трёхмодульную ширину прибора, обеспечить правильное подключение цепей питания, датчика и выходов, а также отделить управляющие линии от силовых в соответствии с применяемой схемой. При проектировании важны следующие условия:

• датчик тока устанавливается на проводник, по которому проходит контролируемая нагрузка;
• порог сброса согласуется с номиналом вводного автомата и допустимым током проводки;
• силовые нагрузки выше допустимого уровня прямого выхода подключаются через контакторы;
• каждая управляемая группа получает приоритет в соответствии с влиянием её отключения на технологический процесс;
• температура в месте установки должна оставаться в пределах, указанных для прибора;
• работы в щите выполняются при соблюдении требований электробезопасности и правил монтажа электроустановок.

Прямой выход ED193 ограничен нагрузкой до 2 кВт в категории AC1, поэтому подключение более мощного нагревательного или другого потребителя напрямую недопустимо. Контактор выбирается с учётом рода нагрузки и её пусковых характеристик. Для трёхфазной системы одной однофазной схемы измерения недостаточно: применяются предусмотренные проектом решения с контролем соответствующих фаз. В руководстве Hager для трёхфазной системы описана схема с двумя однофазными реле сброса.

Таким образом, Hager ED193 — трёхканальное реле управления неприоритетными нагрузками, которое измеряет ток сети через внешний датчик и последовательно отключает группы при превышении установленного порога. Питание 230 В, диапазон уставок до 90 А и иерархическое управление делают его применимым в системах, где необходимо ограничивать пиковое потребление и сохранять работу приоритетных цепей. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте представлены электротехнические приборы и компоненты для оснащения производственных и инженерных систем.
