Электронный терморегулятор Eliwell ID 9610: особенности настройки и эксплуатации
Eliwell ID 9610 относится к электронным контроллерам температуры для холодильного оборудования. Прибор получает сигнал от датчика, сравнивает измеренное значение с заданной уставкой и управляет исполнительной цепью — обычно компрессором холодильной установки. Благодаря этому температура в охлаждаемом объёме поддерживается автоматически, без постоянного ручного включения и отключения агрегата. Обозначение ID 9610 может встречаться в торговых описаниях как наименование контроллера или его исполнения. Электрические параметры и набор функций необходимо сверять по полной маркировке на корпусе: у приборов семейства ID 961 конфигурация зависит от исполнения и версии.
Основные задачи
Контроллер применяют в системах, где для регулирования охлаждения достаточно измерять температуру в одной точке и управлять одной основной нагрузкой. Типичный пример — холодильная витрина, шкаф или компактная установка с одним компрессорным контуром. В ходе работы Eliwell ID 9610 выполняет несколько задач:
- измеряет температуру с помощью подключённого датчика,
- сопоставляет измеренное значение с установленной уставкой,
- включает или отключает выходное реле в соответствии с заданной логикой,
- обеспечивает временную задержку включения компрессора, если она предусмотрена настройками конкретного исполнения,
- выводит измеренное значение и состояние прибора на переднюю панель.
Контроллер не заменяет силовую защиту электродвигателя и не выполняет функции комплексной автоматики холодильной машины. Его задача — регулирование температуры в пределах предусмотренной схемы.
Технические характеристики и конструкция
Конкретные значения параметров зависят от исполнения, поэтому перед монтажом их сверяют с маркировкой и документацией прибора. Для распространённых вариантов семейства ID 961 применяются следующие технические решения:
- питание от сети переменного тока, для распространённого исполнения — 230 В, 50/60 Гц,
- один вход для температурного датчика, тип которого определяется версией контроллера,
- одно реле управления нагрузкой; допустимый ток и характер нагрузки проверяют по маркировке прибора,
- панельный монтаж; для распространённого корпуса семейства используется вырез около 71 × 29 мм,
- индикация температуры и рабочих состояний на лицевой панели.

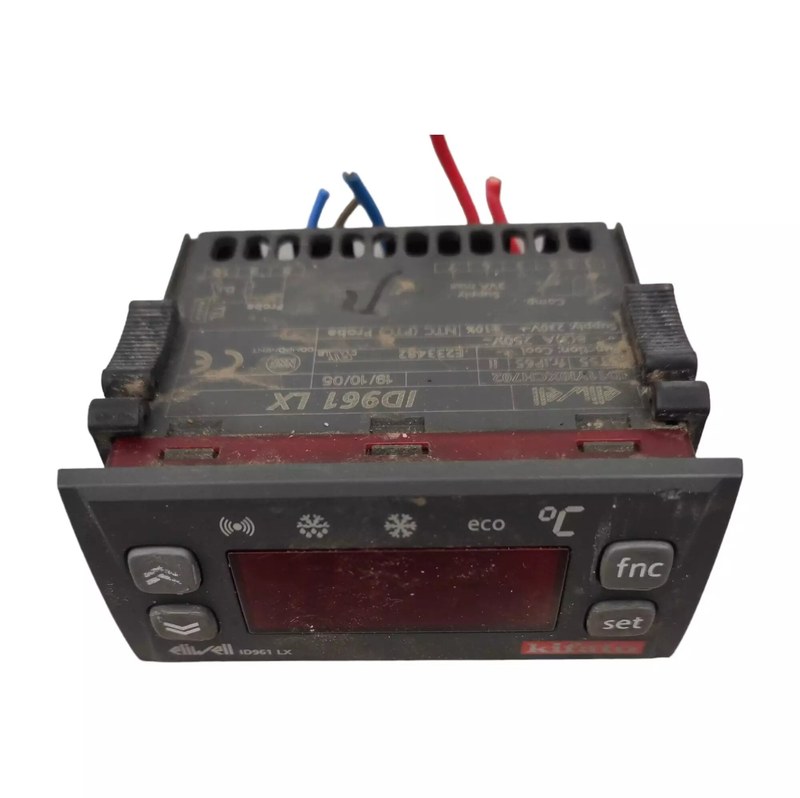

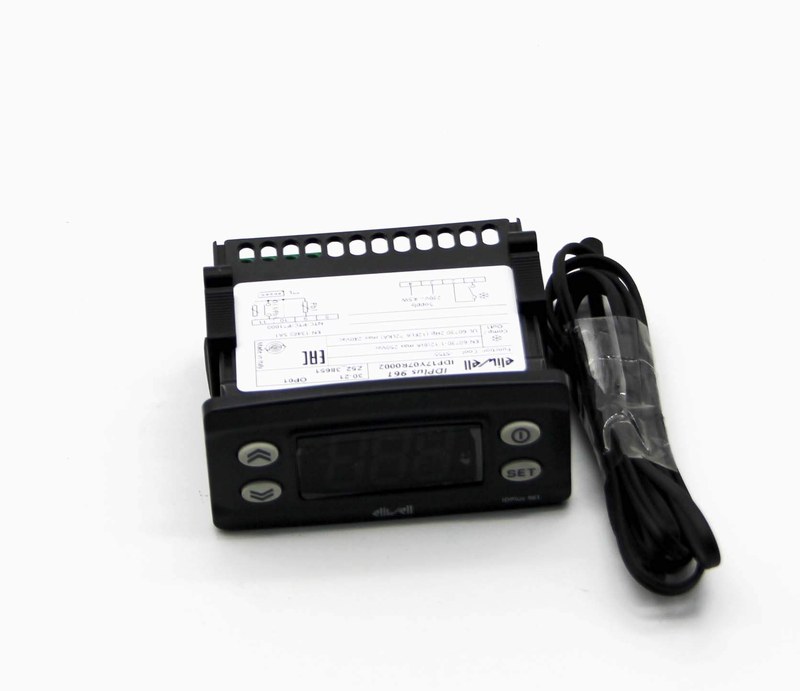

Корпус объединяет электронную плату, клеммную часть и элементы управления. На передней панели находятся цифровой дисплей и кнопки для просмотра или изменения уставки и параметров. Внутри размещены микропроцессор, цепи обработки сигнала датчика и релейный выход. Датчик устанавливается в контролируемой зоне, а исполнительные контакты включаются в электрическую схему оборудования.
Принцип работы и регулировки
После подачи питания контроллер считывает сопротивление датчика и преобразует его в значение температуры. Полученные данные сравниваются с уставкой. Если температура выходит за установленную границу, прибор меняет состояние релейного выхода и тем самым запускает либо останавливает подключённую цепь охлаждения. Регулирование обычно строится на уставке и дифференциале — разнице между порогами включения и отключения. Дифференциал уменьшает частоту переключений компрессора: без него небольшие колебания температуры могли бы вызывать частые пуски. В зависимости от исполнения и конфигурации также могут быть доступны задержки включения и другие параметры защиты компрессорной цепи. Порядок настройки включает следующие действия:
- задаётся требуемая температура,
- устанавливается дифференциал регулирования,
- проверяются параметры датчика и выходного реле,
- при наличии соответствующих функций задаются временные задержки,
- после настройки контролируется фактическая температура и реакция нагрузки.
Доступные настройки и логика работы определяются конкретной модификацией. Поэтому параметры нельзя переносить с одного исполнения ID 961 на другое без проверки.
Монтаж и эксплуатация
Контроллер устанавливают в панели оборудования, оставляя доступ к дисплею и клеммам. Датчик размещают в точке, температура которой должна представлять состояние охлаждаемого объёма. Его не следует располагать рядом с испарителем, нагревателем или дверным проёмом, если такая точка не отражает рабочие условия камеры. При подключении учитываются схема клемм, тип датчика и допустимая нагрузка реле. Если ток компрессора превышает предел выходного контакта, управление выполняют через промежуточное реле или контактор. Это позволяет снизить электрическую нагрузку на контроллер. В эксплуатации важны следующие условия:
- соответствие питающего напряжения маркировке прибора,
- соблюдение схемы подключения датчика и исполнительной цепи,
- защита корпуса и клемм от конденсата и загрязнений,
- проверка надёжности контактов и состояния кабелей,
- контроль частоты пусков компрессора и стабильности измеряемой температуры.
Ошибки подключения датчика могут привести к неверным показаниям или аварийному состоянию. Слишком частое переключение компрессора требует проверки уставки, дифференциала, размещения датчика и параметров задержки.
Применение в промышленности
Eliwell ID 9610 используют в холодильных шкафах, витринах, небольших камерах и других установках с простым контуром температурного регулирования. В промышленной среде он может входить в состав торгового холодильного оборудования, лабораторных холодильных систем и вспомогательных установок хранения продукции. Одноканальная схема подходит для задач, где достаточно одного температурного измерения и управления одной нагрузкой. Для установок с несколькими зонами, сложной последовательностью оттайки или расширенной сигнализацией требуется контроллер с соответствующим числом входов и выходов.
Таким образом, Eliwell ID 9610 представляет собой микропроцессорный температурный контроллер для холодильного оборудования с одним измерительным каналом и релейным управлением. Он измеряет температуру, сравнивает её с заданной уставкой и управляет работой подключённой нагрузки. При выборе схемы подключения и настроек необходимо учитывать полное обозначение конкретного исполнения, тип датчика и допустимые параметры релейного выхода.
