Реле напряжения DigiTOP 63А: принцип работы и области применения

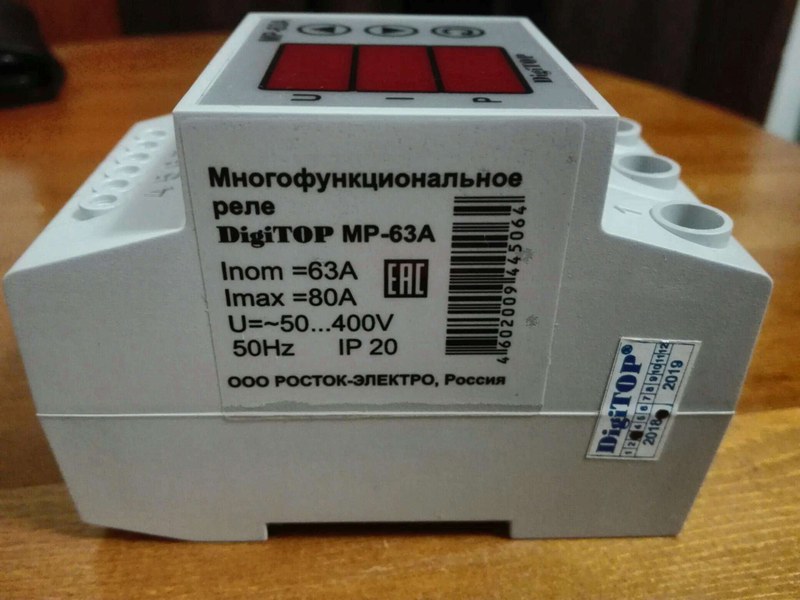

DigiTOP MP-63A — однофазное модульное реле, которое контролирует напряжение и ток нагрузки. При выходе напряжения за заданные границы или превышении установленного тока устройство отключает нагрузку, а после восстановления допустимых условий может включить её автоматически. Реле также показывает измеряемые значения тока и потребляемой мощности. Оно применяется в электрических щитах для защиты оборудования и контроля параметров сети.

Технические характеристики

MP-63A объединяет функции реле напряжения и контроля максимального тока. Оператор задаёт пороги срабатывания и задержки повторного включения, поэтому устройство можно настроить с учётом требований подключённой нагрузки. Основные параметры модели:

• Рабочее напряжение — 50–400 В, рабочая частота — 45–65 Гц;
• Номинальный ток нагрузки — 63 А, максимальный кратковременный ток — 80 А продолжительностью до 10 секунд;
• Диапазон измерения тока — 1–80 А, устанавливаемый порог отключения по току — 1–63 А;
• Верхний порог отключения по напряжению — 210–270 В, нижний — 120–200 В;
• Отключение при превышении верхнего порога напряжения происходит не более чем за 0,02 секунды; при снижении напряжения до 120–170 В — не более чем за 1 секунду, ниже 120 В — за 0,06 секунды;
• Задержка повторного включения после срабатывания по напряжению или току — 5–600 секунд;
• Погрешность измерения напряжения и тока — до 1%;
• Степень защиты корпуса — IP20, рабочая температура — от −25 до +50 C;
• Габариты — 90 × 52,5 × 64 мм, ширина — три модуля на DIN-рейке.

Время отключения по току зависит от величины перегрузки. Если ток превышает заданный порог менее чем на 25%, устройство отключает нагрузку через 600 секунд. При превышении более чем на 25% задержка составляет 5 секунд, а при превышении порога более чем в два раза — 0,06 секунды. Такая зависимость позволяет отделить небольшую кратковременную перегрузку от значительного роста тока.

Конструкция и принцип работы

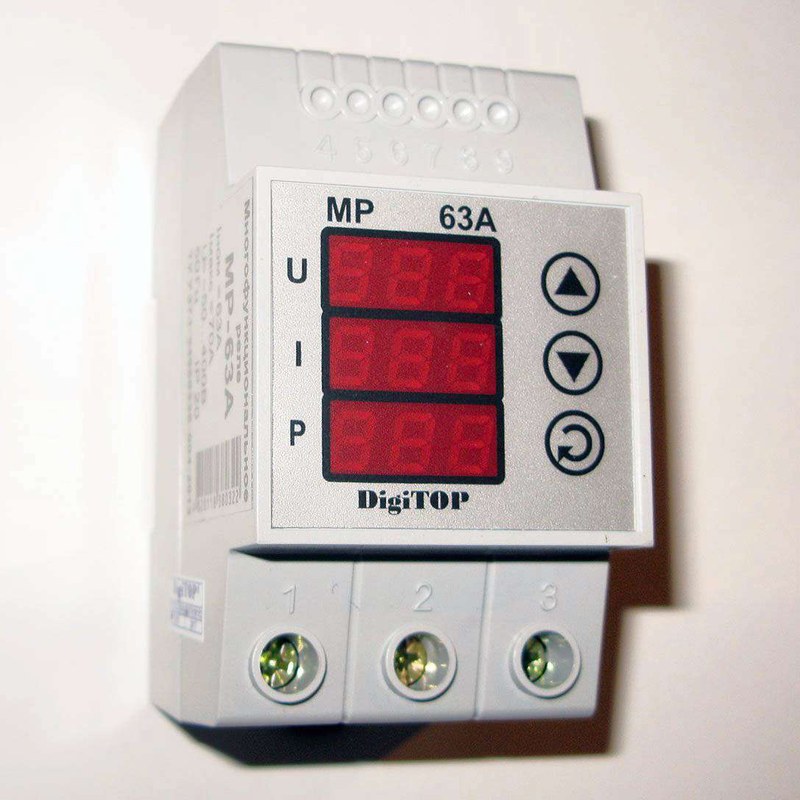

В корпусе реле находятся измерительный узел, микроконтроллер, встроенный трансформатор тока и электромагнитное выходное реле. Микроконтроллер обрабатывает данные о напряжении и токе, сравнивает их с заданными порогами и управляет отключением нагрузки. На лицевой панели расположены цифровые индикаторы и кнопки настройки; информация о токе и мощности помогает оценивать текущую нагрузку линии. После подачи питания MP-63A проверяет напряжение сети. Если оно находится в заданных пределах, реле включает нагрузку по завершении установленной задержки. При заводских настройках нижний порог равен 170 В, верхний — 250 В, а задержка включения по напряжению — 15 секунд. При аварийном отклонении устройство размыкает выходную цепь и продолжает контролировать сеть. Автоматическое включение возможно после восстановления допустимых параметров и истечения заданной задержки.

Пользователь может включить или отключить контроль максимального тока, задать число повторных отключений и выбрать режим контроля частоты. Режим «50.Н» предназначен для сети с номинальной частотой 50 Гц, а «Auto» — для работы с источниками, частота которых нестабильна, например генераторами. В режиме Auto можно установить задержку отключения в диапазоне 0–900 мс. Устройство хранит настройки в энергонезависимой памяти и показывает последнее аварийное событие — отключение по напряжению или по току. Предусмотрена также защита от перегрева самого прибора. При температуре выше 70 C нагрузка отключается; автоматическое включение происходит после охлаждения ниже 60 C. Эта функция дополняет контроль сети, но не отменяет необходимости соблюдать допустимый ток нагрузки и требования к монтажу.

Монтаж и эксплуатационные условия

Реле устанавливают в электрическом щите на DIN-рейку TS-35. Устройство включают в однофазную цепь согласно схеме производителя, соблюдая назначение входных и выходных клемм. Многожильные провода подключают с кабельными наконечниками; во время эксплуатации проверяют крепление прибора и состояние клеммных соединений. Монтаж и обслуживание электроустановок должны выполнять квалифицированные специалисты. Класс IP20 предполагает установку в закрытом щите, защищённом от прямого попадания влаги. При размещении во влажном помещении реле помещают в бокс со степенью защиты не ниже IP55. Устройство не предназначено для взрывоопасных помещений, сильной вибрации, ударов и воздействия агрессивной среды. При работе на холоде корпус следует защитить от конденсата, который может возникать при перепадах температуры. MP-63A применяют в однофазных распределительных щитах жилых, административных и небольших производственных объектов. Оно может контролировать питание отдельных линий оборудования, инженерных систем и электроприёмников, чувствительных к отклонениям напряжения или длительной перегрузке. Для объектов с большими пусковыми токами настройки порогов и задержек должны учитывать особенности подключённого оборудования. Реле не заменяет автоматический выключатель и другие защитные аппараты, необходимые для конкретной схемы электроснабжения.

Таким образом, DigiTOP MP-63A контролирует напряжение и ток однофазной сети, отключает нагрузку при выходе параметров за установленные пределы и отображает основные измеряемые значения. Настраиваемые пороги, временные задержки и режим работы с генератором позволяют использовать устройство в различных щитовых системах. Его применение помогает повысить устойчивость электроснабжения подключённого оборудования при соблюдении требований к монтажу и общей защите цепи. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены электротехнические изделия для производственных и инженерных систем. «Олниса» обеспечивает поставки оборудования для предприятий и организаций.
