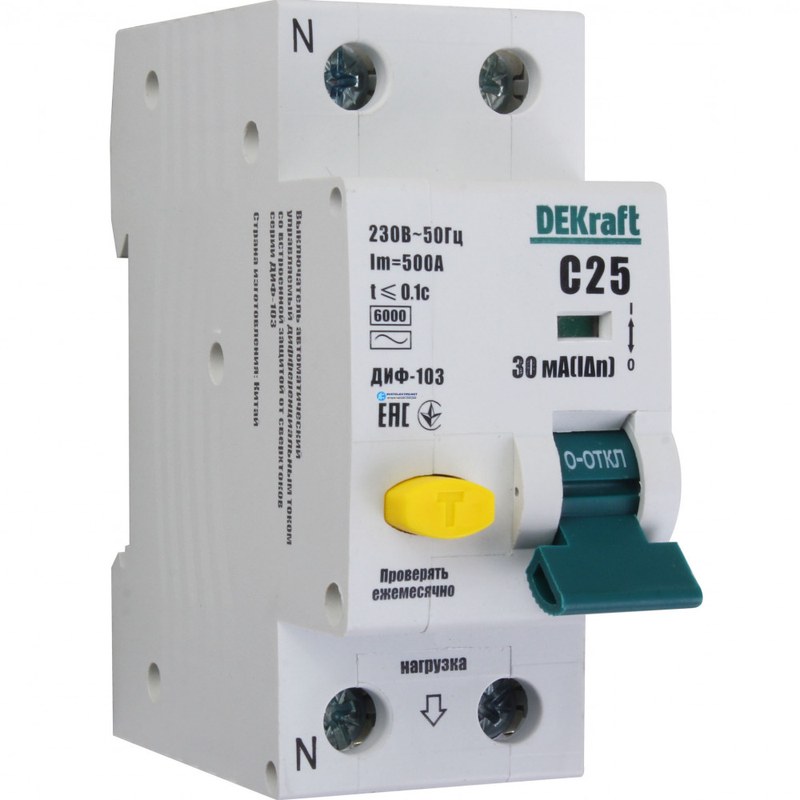

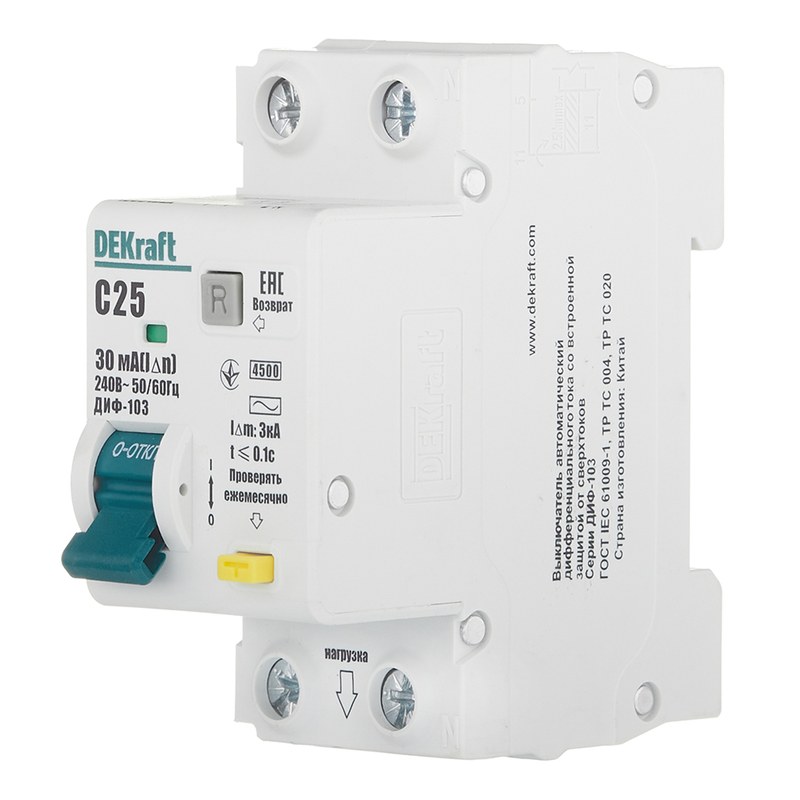

Дифференциальный автомат DEKraft C25 — технические характеристики и особенности монтажа
Дифференциальный автомат DEKraft C25 объединяет функции автоматического выключателя и устройства защитного отключения. Он отключает однофазную цепь при перегрузке, коротком замыкании или утечке тока. Обозначение C25 указывает на номинальный ток 25 А и характеристику срабатывания C. В этой модели также предусмотрена дифференциальная защита типа AC с порогом 30 мА; отключающая способность составляет 4,5 кА.
Технические характеристики
Автомат предназначен для защиты отдельной однофазной линии. Он подходит для установки в распределительных и учётно-распределительных щитах, а также в телекоммуникационных и инфраструктурных системах. Модель рассчитана на сеть 230 В переменного тока. Основные параметры устройства:
- номинальный ток — 25 А,
- характеристика расцепления — C,
- исполнение — 1P+N, для однофазной цепи,
- рабочее напряжение — 230 В, частота сети — 50/60 Гц,
- монтаж — на DIN-рейку шириной 35 мм,
- ширина корпуса — 36 мм, степень защиты — IP20 для открытого аппарата,
- рабочая температура — от −40 до +60 C.
Порог 30 мА предназначен для обнаружения дифференциального тока, возникающего, например, при повреждении изоляции или утечке на корпус оборудования. Тип AC реагирует на переменный синусоидальный ток утечки. Поэтому при наличии в линии оборудования, способного создавать пульсирующие или постоянные составляющие утечки, тип защиты следует оценивать по характеристикам всей установки.
Конструкция и принцип работы
В корпусе автомата размещены коммутационный механизм, расцепители сверхтока и электронный блок дифференциальной защиты. Такая компоновка объединяет три функции в одном аппарате и позволяет установить его вместо отдельной пары «автоматический выключатель — УЗО». Серия ДИФ-103 4,5 кА рассчитана на однофазные сети; в конструкции предусмотрены кнопка «ТЕСТ» и отдельный индикатор срабатывания при утечке. При нормальной работе токи в фазном и нейтральном проводниках равны по величине и компенсируют друг друга в измерительном трансформаторе. Если часть тока уходит на землю или корпус оборудования, возникает разность. Электронный блок фиксирует её и подаёт команду на отключение контактов. Для проверки дифференциальной защиты предусмотрена кнопка «ТЕСТ», которая создаёт контрольный дисбаланс. При перегрузке тепловой расцепитель отключает цепь с выдержкой времени, соответствующей величине тока. При коротком замыкании срабатывает электромагнитный расцепитель.
Монтаж и эксплуатация
Аппарат устанавливается на стандартную DIN-рейку шириной 35 мм. При подключении для серии 4,5 кА следует учитывать направление: нагрузка подключается снизу. В каталоге указаны момент затяжки клемм 2,5 Н·м и сечение проводника до 25 мм2; при монтаже необходимо сверяться с маркировкой конкретного изделия и его руководством. После установки проверяют надёжность соединений и работу защитного отключения. Работоспособность дифференциального механизма рекомендуется проверять кнопкой «ТЕСТ» ежемесячно. Срабатывание может быть вызвано утечкой, перегрузкой или коротким замыканием; перед повторным включением необходимо определить и устранить причину отключения. Корпус имеет степень защиты IP20 в открытом исполнении, поэтому от пыли и влаги его защищают монтажом в подходящий щит. DEKraft C25 используют для защиты однофазных групповых линий, питающих оборудование и розеточные цепи с соответствующей расчётной нагрузкой. Компактная ширина 36 мм позволяет разместить устройство в модульном щите и объединить защиту от сверхтоков и утечки в одном корпусе. При выборе места применения учитывают сечение кабеля, ожидаемый ток короткого замыкания, характер нагрузки и тип возможных токов утечки.
Таким образом, DEKraft ДИФ-103 16054DEK сочетает защиту от перегрузки, короткого замыкания и переменного дифференциального тока. Номинал 25 А, характеристика C, порог утечки 30 мА и отключающая способность 4,5 кА определяют его применение в однофазных распределительных цепях при соблюдении требований к сети и монтажу. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены электротехнические изделия для комплектации производственных, инфраструктурных и распределительных систем.
