Электропривод ESBE Series 90: особенности монтажа и совместимость со смесительными клапанами

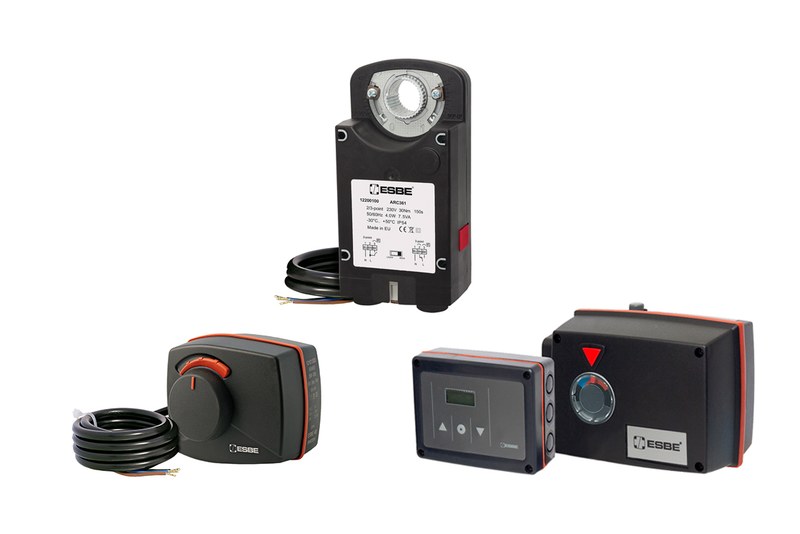

ESBE Series 90 — линейка поворотных электроприводов для управления смесительными и переключающими клапанами. Привод вращает шток клапана по команде термостата, контроллера или автоматики здания. Благодаря этому регулируется смешение потоков, направление подачи теплоносителя или расход в контуре. Серия выпускается в вариантах с двухпозиционным, трёхпозиционным и пропорциональным управлением, поэтому характеристики конкретного устройства зависят от его исполнения.

Конструкция и принцип работы

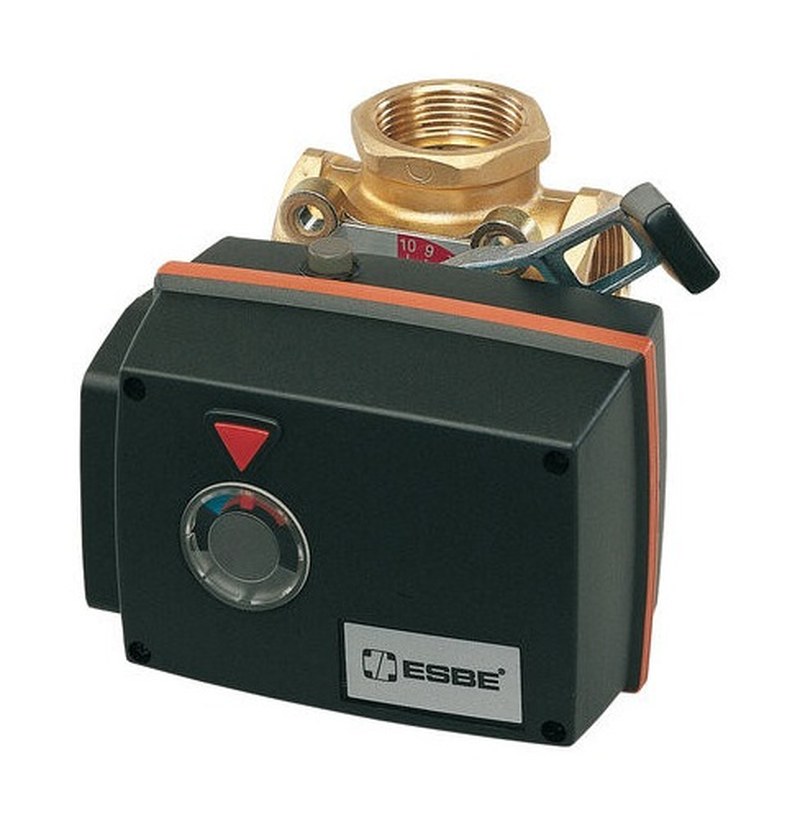

В корпусе привода размещены электродвигатель и редуктор, преобразующий вращение двигателя в поворот выходного вала. С клапаном привод соединяется через адаптер. На передней части корпуса предусмотрен указатель положения, а механизм ручного управления позволяет временно отключить привод и повернуть клапан вручную. В исполнениях с ограничением хода положение конечных точек задаётся кулачковыми дисками и ограничивается концевыми выключателями. Рабочий цикл зависит от типа управляющего сигнала:

• Двухпозиционный привод перемещает клапан в одно из двух крайних положений по команде «открыть» или «закрыть»;
• Трёхпозиционный привод получает отдельные команды на открытие и закрытие, а отключение сигнала останавливает вал в достигнутом положении;
• Пропорциональный привод изменяет положение клапана в соответствии с аналоговым сигналом напряжения или тока, позволяя поддерживать промежуточное положение.

В трёхпозиционных и двухпозиционных исполнениях движение прекращается при достижении заданного предельного положения. Пропорциональная модель ESBE 90P имеет настраиваемые параметры хода и времени; заводская конфигурация, указанная в технической документации, составляет 0–10 В, 90 и 120 секунд.

Технические характеристики

Параметры Series 90 различаются по артикулу. Например, трёхпозиционные модели выпускаются на 24 и 230 В, а пропорциональная модель работает от 24 В переменного или постоянного тока. Поэтому напряжение питания и тип управления необходимо сверять с маркировкой конкретного привода. Основные параметры отдельных исполнений:

• Трёхпозиционные модели на 230 В: время поворота на 90 составляет 15–240 с, крутящий момент — 5 или 15 Н·м;
• Трёхпозиционные модели на 24 В: время поворота на 90 составляет 60–240 с, крутящий момент — 15 Н·м;
• Двухпозиционные модели на 230 В: время поворота на 90 составляет 15 или 60 с, крутящий момент — 5 или 15 Н·м;
• Пропорциональная модель 93P: питание 24 В AC/DC с допуском ±10 %, входные сигналы 0–10 В, 2–10 В, 0–20 мА или 4–20 мА, крутящий момент 15 Н·м;
• Потребляемая мощность: 2 ВА для трёхпозиционного исполнения на 24 В и 5 ВА для ряда исполнений на 230 В и пропорциональной модели;
• Степень защиты корпуса: IP54, класс защиты от поражения электрическим током — II;
• Допустимая температура окружающей среды: от −15 до +55 C;
• Масса привода: около 0,8 кг;
• Номинальная нагрузка вспомогательного переключателя, если он установлен: 6(3) А при 250 В AC.

Монтаж и эксплуатация

Для корректной работы привод устанавливают на совместимый клапан с подходящим адаптером. После механического соединения проверяют соответствие направления вращения требуемому перемещению клапана и согласуют крайние положения. Электрическое подключение выполняют по схеме конкретного исполнения: схемы для двухпозиционной, трёхпозиционной и пропорциональной моделей различаются, поэтому общую схему для всей серии использовать нельзя. При монтаже и настройке учитывают следующие условия:

• питание должно соответствовать номинальному напряжению привода;
• управляющий сигнал должен совпадать с типом входа конкретной модели;
• ход и время поворота должны соответствовать клапану и задаче регулирования;
• доступ к кнопке и рычагу ручного управления должен оставаться свободным;
• корпус следует размещать в пределах допустимой температуры и защищать от условий, выходящих за пределы степени IP54.

Привод не заменяет сам клапан и не определяет параметры потока самостоятельно. Результат регулирования зависит также от гидравлической схемы, выбранного клапана, настроек автоматики и корректной установки механических ограничителей.

Область применения

Приводы серии применяют в системах отопления и других гидравлических контурах, где требуется управлять поворотным клапаном. Трёхпозиционное исполнение используют для плавного изменения положения клапана между крайними точками, двухпозиционное — для переключения между двумя положениями. Пропорциональная модель позволяет задавать промежуточное положение аналоговым сигналом. В зависимости от исполнения Series 90 совместима с поворотными клапанами ESBE и ряда других производителей. Для некоторых клапанов требуется отдельный адаптер: он передаёт вращение привода на шток и обеспечивает правильную посадку узла. Серия рассчитана на применение с клапанами номинальных диаметров DN 15–150; совместимость конкретного привода с клапаном проверяют по типу клапана и адаптера.

Таким образом, ESBE Series 90 — семейство поворотных приводов для автоматизации смесительных и переключающих клапанов. Разнообразие исполнений позволяет интегрировать приводы в системы с двухпозиционным, трёхпозиционным или пропорциональным управлением. Надёжность работы зависит от правильного согласования привода с клапаном, адаптером и управляющей автоматикой. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены технические решения для оснащения инженерных и производственных систем. Поставки оборудования ESBE позволяют включать приводы Series 90 в проекты автоматизации гидравлических контуров.
