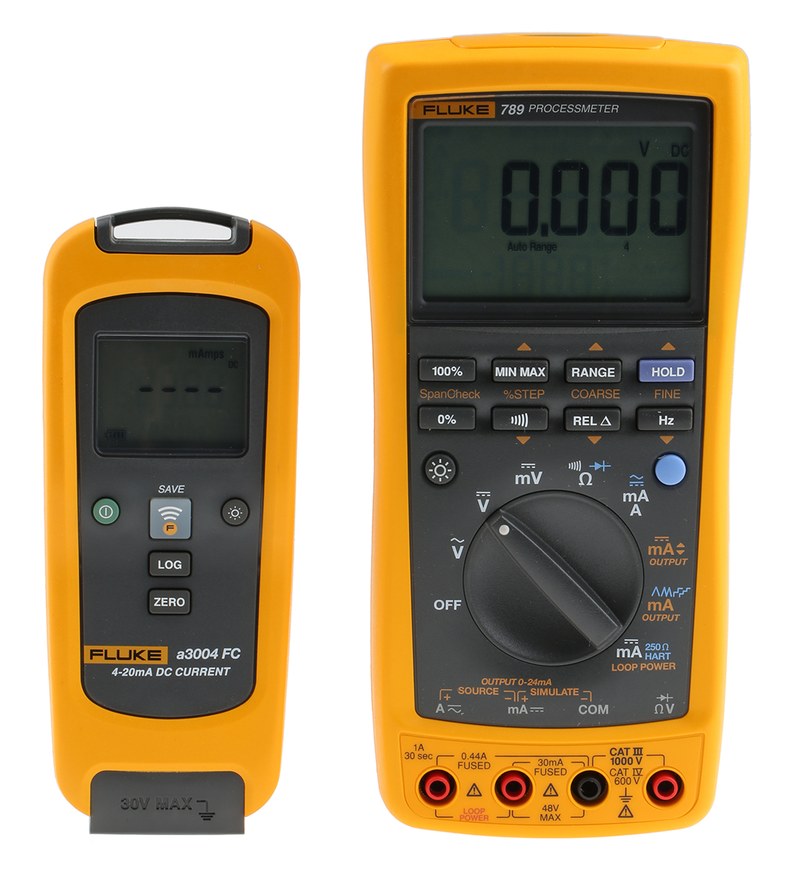

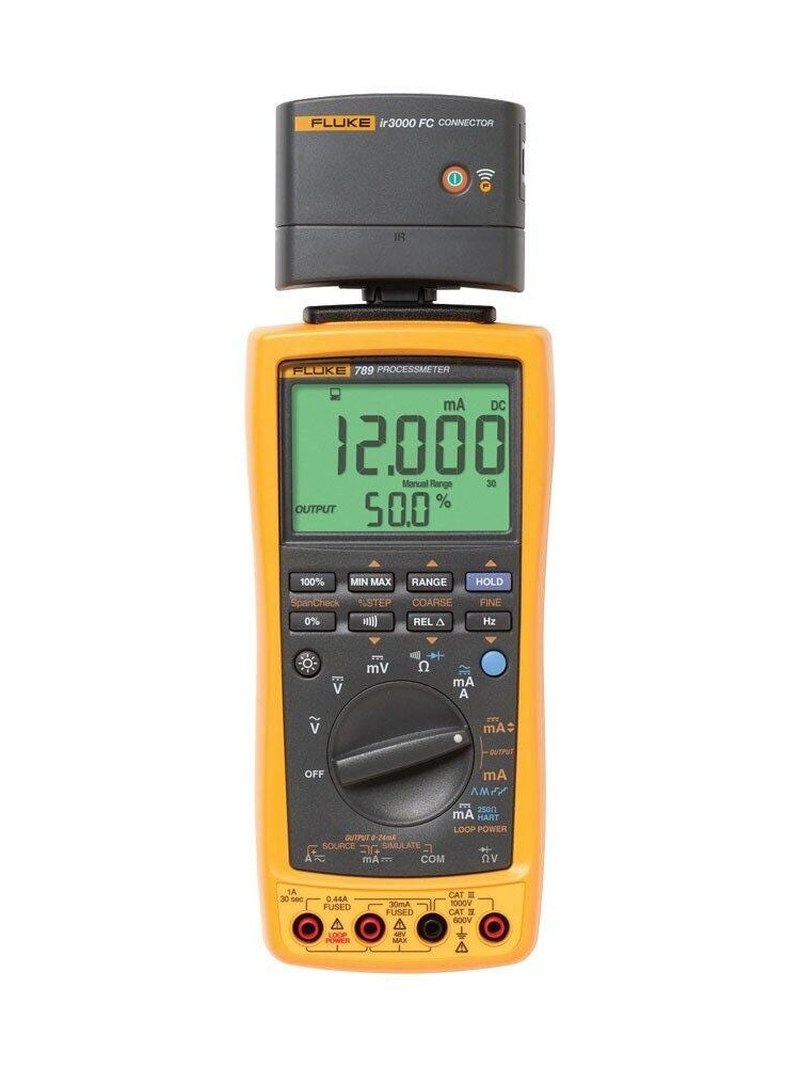

Мультиметр-калибратор Fluke 789 ProcessMeter — исследование и воспроизведение сигналов 4–20 мА
Токовая петля 4–20 мА остается распространенным способом передачи информации от полевых преобразователей к системам управления. Fluke 789 ProcessMeter предназначен для проверки таких цепей, объединяя функции универсального мультиметра и источника точного токового сигнала. Прибор позволяет исследовать реальные параметры цепи и воспроизводить заданный ток для испытания входов контроллеров, индикаторов и регуляторов. Это особенно важно при диагностике неисправности, когда необходимо разделить ошибки датчика и принимающего устройства. Fluke 789 оснащен встроенным источником питания токовой петли 24 В и режимами автоматического изменения выходного сигнала.
Технические характеристики
Для задач промышленной автоматизации важны следующие параметры:
- производитель — Fluke,
- категория — мультиметр-калибратор,
- модель — 789 ProcessMeter,
- формирование тока — 0–20 и 4–20 мА,
- разрешение токового выхода — 0,001 мА,
- точность генерации — 0,05% диапазона,
- питание токовой петли — 24 В,
- максимальная нагрузка при 20 мА — 1200 Ом,
- измерение постоянного напряжения — до 1000 В,
- измерение постоянного тока — до 1 А,
- измерение сопротивления — до 40 МОм,
- электрическая категория — CAT IV 600 В / CAT III 1000 В.
Функциональная организация
В режиме мультиметра устройство измеряет напряжение, ток и сопротивление через соответствующие входные цепи. При переходе к генерации прибор формирует заданный ток, который можно подать на внешний измерительный канал. Таким способом проверяется правильность реакции контроллера на известное входное значение. Автоматические функции Step и Ramp позволяют изменять сигнал без постоянного ручного вмешательства. Ступенчатый режим удобен для проверки нескольких контрольных точек, плавное изменение — для наблюдения за характеристикой регулирования. Встроенное питание 24 В дает возможность работать с совместимыми двухпроводными преобразователями, не используя отдельный лабораторный источник. Важно различать активную генерацию тока и имитацию передатчика, питаемого внешней токовой петлей. Эти режимы требуют соответствующей схемы соединений.
Области применения
Fluke 789 используется при проверке измерительных каналов:
- датчики давления,
- температурные преобразователи,
- аналоговые входы ПЛК,
- системы диспетчеризации,
- регулирующие контроллеры,
- электрические шкафы автоматики,
- промышленные измерительные стенды,
- цепи технологической сигнализации.
Преимущества
Основные достоинства модели:
- совмещение мультиметра и токового калибратора,
- формирование эталонных сигналов,
- питание совместимых токовых петель,
- автоматическая проверка реакции контроллера,
- уменьшение количества переносимых приборов,
- возможность сравнения заданного и измеренного значения,
- универсальность для электрических измерений,
- удобство диагностики промышленных систем управления.
Таким образом, Fluke 789 ProcessMeter объединяет измерение электрических параметров и генерацию сигналов 4–20 мА. Прибор предназначен для проверки токовых петель и аналоговых каналов промышленной автоматики. Компания «Олниса» поставляет мультиметры-калибраторы Fluke для предприятий и производственных лабораторий. Приборы контроля электрических сигналов входят в ассортимент продукции компании.
