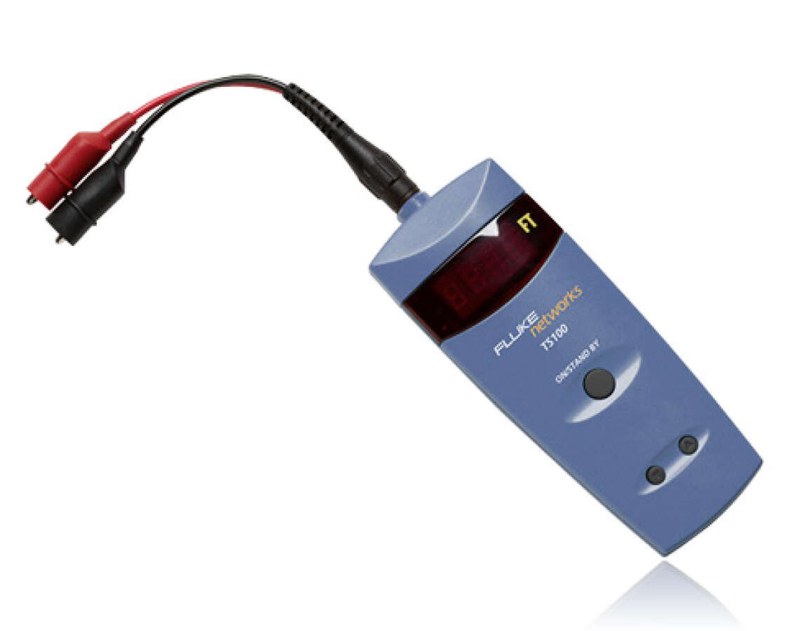

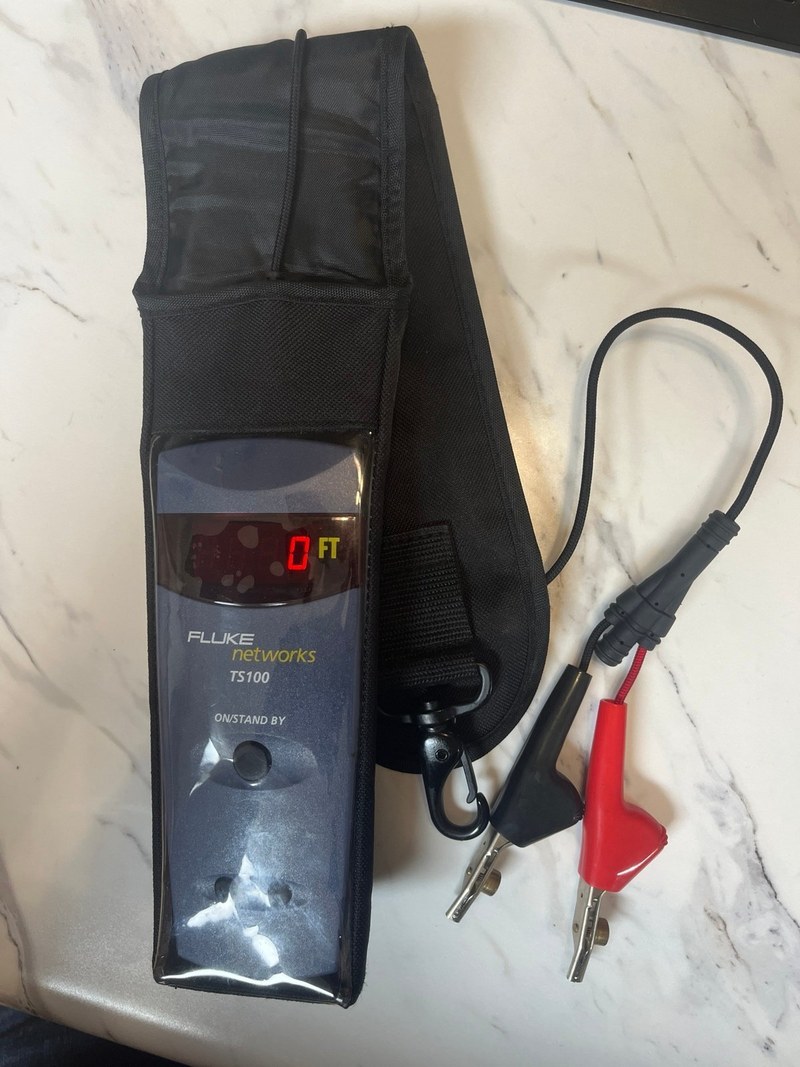

Кабельный локатор Fluke Networks TS100 — определение расстояния до повреждения проводной линии

При поиске неисправности длинного кабеля основная сложность заключается не в подтверждении обрыва, а в определении его местонахождения. Fluke Networks TS100 предназначен для измерения расстояния до нарушения электрической линии без необходимости исследовать каждый ее участок вручную. Прибор использует технологию временной рефлектометрии TDR. Он отправляет в проводник короткий электрический импульс и анализирует отраженный сигнал, возникающий при изменении волнового сопротивления линии. В отличие от сложного кабельного анализатора с осциллографическим отображением, TS100 выводит рассчитанное расстояние на цифровой индикатор. Это делает прибор пригодным для оперативных ремонтных проверок.

Технические характеристики

Наиболее важные параметры Fluke Networks TS100:

• производитель — Fluke Networks,
• категория — кабельный локатор повреждений,
• модель — TS100,
• метод измерения — TDR,
• максимальная длина для отдельных кабелей — до 762 м,
• типичная длина для большинства поддерживаемых кабелей — до 610 м,
• измеряемые кабели — с двумя и более проводниками,
• настраиваемый коэффициент распространения — VOP,
• тональный генератор SmartTone — предусмотрен,
• защита входа — до 250 В RMS,
• питание — четыре батареи AA,
• типичная автономность — 50 часов.

Методика обнаружения неисправности

Проверка начинается с подключения тестера к соответствующей паре проводников. Устройство формирует электрический импульс, распространяющийся вдоль кабеля. Когда импульс достигает обрыва, короткого замыкания либо другой существенной неоднородности, часть энергии отражается обратно. Время между отправкой и получением отражения используется для вычисления расстояния. При этом важен коэффициент скорости распространения сигнала внутри конкретного кабеля. Неправильно установленный VOP приводит к погрешности результата. Поэтому для точных измерений следует учитывать характеристики проверяемой кабельной линии. Встроенный генератор SmartTone помогает идентифицировать пару при использовании совместимого приемного щупа.

Области применения

TS100 используется в проводных коммуникациях и электротехнических системах:

• телефонные кабельные линии,
• структурированные сети,
• многожильные кабели,
• сигнальные цепи,
• низковольтные проводные системы,
• кабельные трассы зданий,
• коммуникационные соединения производств,
• обследование кабеля на барабане,
• поиск обрывов внутри протяженных линий.

Преимущества

Практические достоинства локатора:

• определение примерного расстояния до дефекта,
• отсутствие необходимости доступа к противоположному концу кабеля,
• цифровая индикация результата,
• удобство проверки протяженных линий,
• возможность работы с различными типами проводников,
• наличие поискового генератора,
• автономное питание,
• простота управления,
• сокращение объема ручных проверок трассы.

Таким образом, Fluke Networks TS100 предназначен для определения местоположения неисправностей методом временной рефлектометрии. Прибор помогает обнаруживать нарушения кабельных линий и измерять расстояние до них. Компания «Олниса» поставляет диагностические приборы Fluke Networks для промышленной и телекоммуникационной инфраструктуры. Кабельные локаторы входят в ассортимент продукции компании.
