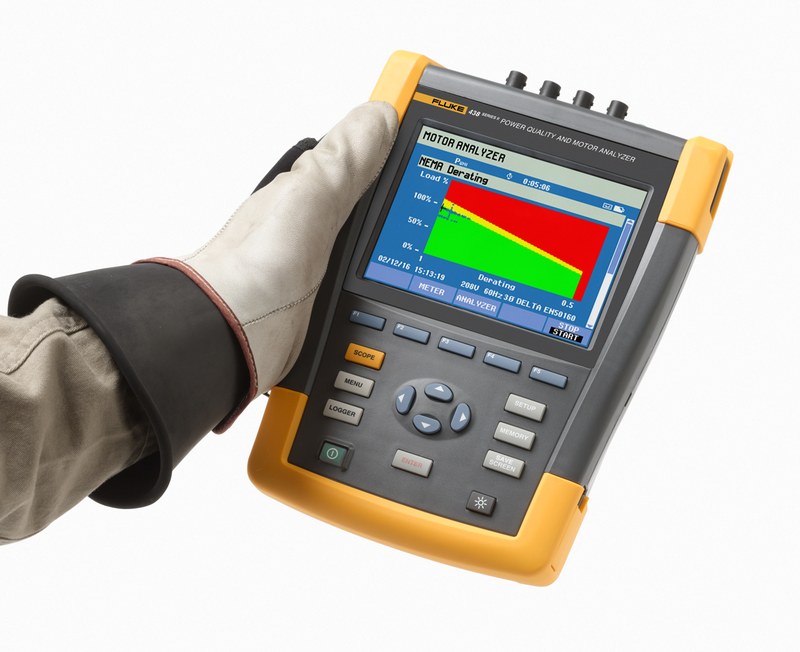

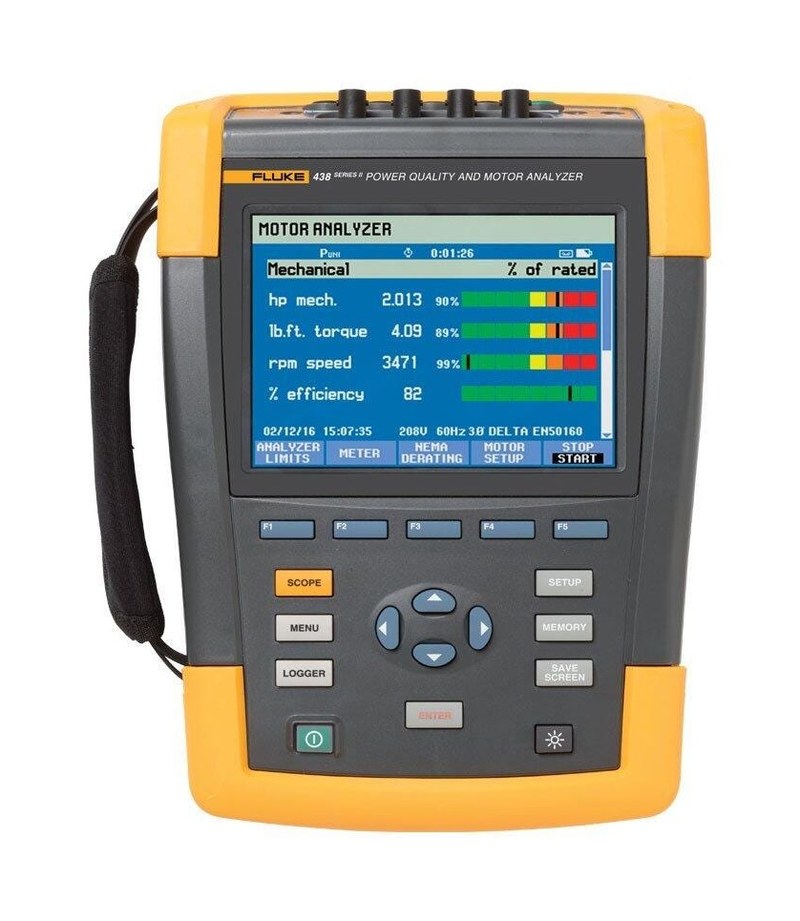

Анализатор Fluke 438-II — исследование качества питания и механической нагрузки электродвигателей
Электродвигатель может работать с повышенными потерями энергии даже при отсутствии очевидных механических неисправностей. Причиной становятся неравномерная нагрузка, недостаточное качество питающего напряжения и неправильный режим управления приводом. Fluke 438-II предназначен для комплексного анализа подобных условий. Прибор объединяет функции анализатора качества электроэнергии и средства расчета эксплуатационных параметров трехфазных асинхронных двигателей. Он измеряет электрические величины и на их основании оценивает механическую мощность, крутящий момент, скорость вращения и эффективность привода. Отличительная особенность метода — возможность оценки механических параметров без установки датчика крутящего момента непосредственно на вал двигателя.
Технические характеристики
Ключевые параметры Fluke 438-II:
- производитель — Fluke,
- категория — анализатор качества электроэнергии и электродвигателей,
- модель — 438-II,
- тип исследуемых двигателей — трехфазные асинхронные,
- расчетная механическая мощность — от 0,7 до 746 кВт,
- расчетный крутящий момент — до 10 000 Н·м,
- расчетная частота вращения — до 3600 об/мин,
- определение эффективности — от 0 до 100%,
- диапазон напряжения — до 1000 В между фазой и нейтралью,
- измерение гармоник — предусмотрено,
- оценка несимметрии напряжения — предусмотрена,
- регистрация изменений во времени — предусмотрена.
Метод исследования электропривода
Измерительная система подключается к цепям напряжения и к соответствующим токовым преобразователям. На основании полученных электрических сигналов прибор рассчитывает напряжение, ток, мощность и показатели качества питания. Для оценки механического режима используется математическая модель асинхронного электродвигателя. Она учитывает электрические параметры и паспортные характеристики машины. Такой подход позволяет исследовать связь между изменением питающей сети и механической нагрузкой. Например, несимметрия напряжения может приводить к дополнительному нагреву и изменению эффективности двигателя. Отдельные функции анализатора предназначены для исследования гармоник и изменений электрической мощности. Сохранение результатов дает возможность изучать процесс в течение производственного цикла. Для достоверного расчета необходимо правильно вводить параметры электродвигателя и учитывать ограничения поддерживаемых типов частотных преобразователей.
Области применения
Fluke 438-II применяется при обследовании оборудования с трехфазным электроприводом:
- насосные станции,
- промышленные вентиляторы,
- компрессорные установки,
- частотно-регулируемые приводы,
- производственные транспортеры,
- станочные электродвигатели,
- технологические линии,
- энергетические обследования,
- испытательные стенды.
Компания «Олниса» осуществляет поставки анализаторов Fluke для промышленной энергетики и электротехнического оборудования. В ассортимент входят приборы исследования качества электроэнергии и диагностические устройства, используемые при эксплуатации производственных электроприводов. Анализатор Fluke 438-II относится к измерительной аппаратуре, объединяющей исследование электроснабжения с расчетом механических характеристик двигателя. Компания «Олниса» поставляет подобное оборудование для промышленных предприятий и энергетической инфраструктуры.
Преимущества
Эксплуатационные достоинства анализатора:
- совместный контроль электрических и механических параметров,
- отсутствие необходимости установки отдельного датчика на вал для штатного расчета,
- выявление факторов неэффективной работы двигателя,
- регистрация изменений нагрузки,
- анализ гармонических искажений,
- оценка влияния несимметрии напряжения,
- возможность исследования приводов с частотным управлением,
- сохранение измерительных результатов,
- удобство комплексной диагностики электроприводов.
Таким образом, Fluke 438-II позволяет исследовать качество электрического питания и оценивать расчетные механические характеристики трехфазных асинхронных двигателей. Прибор применяется для анализа эффективности электроприводов и обнаружения отклонений рабочих режимов. Компания «Олниса» поставляет анализаторы Fluke для промышленных предприятий. Электроизмерительное оборудование для диагностики приводных систем входит в ассортимент продукции компании.
