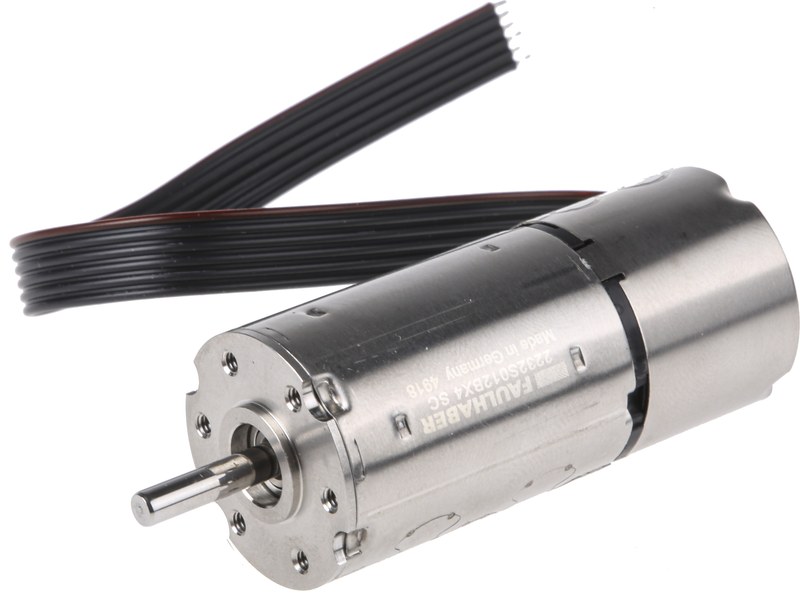

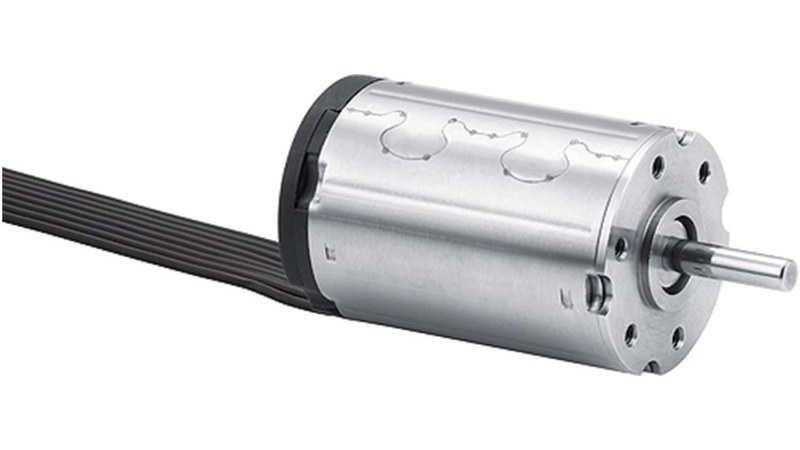

Бесщеточный электродвигатель FAULHABER 2232X024BX4-SC — купить компактный привод со встроенным управлением
В точных механизмах двигатель должен обеспечивать не только вращение, но и предсказуемую реакцию на управляющий сигнал. FAULHABER 2232X024BX4-SC — компактный бесщеточный двигатель постоянного тока со встроенной электронной коммутацией, предназначенный для устройств, где ограничены монтажное пространство и допустимая масса привода. В отличие от коллекторных двигателей, у данной модели переключение фаз выполняется электронным способом. Отсутствие щеточного узла снижает механический износ коммутационной системы. Исполнение относится к серии 2232 BX4 SC и представляет собой четырехполюсный привод. Интегрированная электроника позволяет отказаться от отдельного внешнего узла коммутации в предусмотренных режимах работы.
Технические характеристики
Основные параметры модели:
- производитель — FAULHABER,
- категория — бесщеточный двигатель постоянного тока,
- серия — 2232 BX4 SC,
- модель — 2232X024BX4-SC,
- номинальное напряжение двигателя — 24 В,
- допустимое питание двигателя — 6–28 В DC,
- питание встроенной электроники — 5–28 В DC,
- скорость холостого хода — до 7100 об/мин,
- номинальный продолжительный момент — до 17,5 мН·м,
- пусковой момент остановленного ротора — до 61,7 мН·м,
- максимальный КПД двигателя — 74%,
- КПД встроенной электроники — до 95%,
- тип коммутации — электронный.
Механическая и электронная часть
Ротор вращается под действием магнитного поля, создаваемого обмотками статора. Встроенный блок управления переключает ток между фазами, формируя необходимую последовательность электромагнитных воздействий. Четырехполюсная конструкция используется для получения требуемых характеристик момента при небольшом диаметре двигателя. При изменении нагрузки рабочая скорость определяется балансом создаваемого электромагнитного момента и сопротивления механизма. Для оценки реального режима следует учитывать не только скорость холостого хода, но и допустимый продолжительный момент. Встроенная электроника упрощает конструкцию приводного узла. Однако напряжение питания и способ управления должны соответствовать назначенным производителем контактам. Тепловой режим влияет на возможность длительной работы. В ограниченном корпусе тепло от двигателя должно отводиться через предусмотренные поверхности монтажа.
Применение
Подобные приводы используются там, где требуются небольшие размеры и точная механическая работа:
- медицинские механизмы,
- автоматизированные дозаторы,
- измерительные приборы,
- оптические системы,
- компактные насосы,
- робототехнические узлы,
- лабораторные аппараты,
- миниатюрные перемещающие механизмы,
- технологические устройства с ограниченным пространством.
Преимущества
Основные достоинства модели:
- отсутствие механического щеточного коммутатора,
- компактная конструкция,
- встроенная управляющая электроника,
- возможность работы от постоянного напряжения,
- предсказуемые характеристики вращения,
- снижение обслуживания коммутационного узла,
- высокая удельная производительность,
- пригодность для точных электромеханических устройств.
Таким образом, FAULHABER 2232X024BX4-SC представляет собой бесщеточный двигатель на 24 В со встроенной электроникой коммутации. Он предназначен для компактных электромеханических систем, в которых важны размеры, управляемость и надежность вращательного привода. Купить электродвигатель FAULHABER в компании «Олниса» — отличный вариант приобретения промышленного приводного компонента. Компания «Олниса» поставляет двигатели FAULHABER и другое оборудование для производственных систем.
