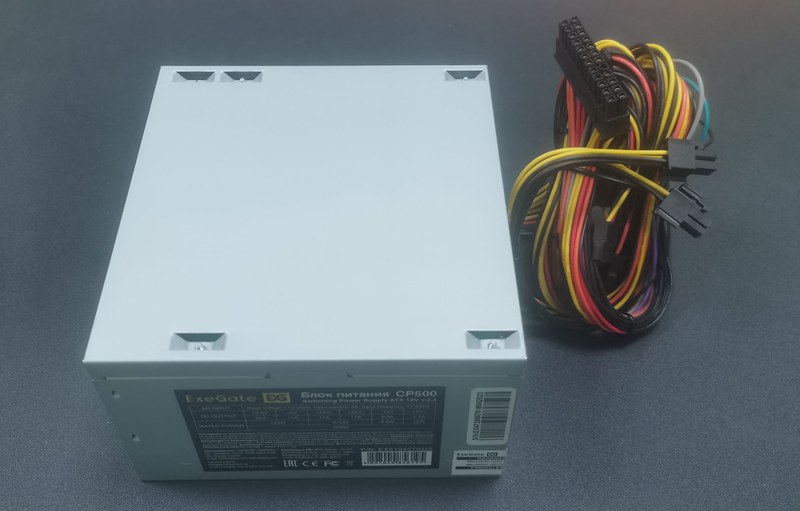

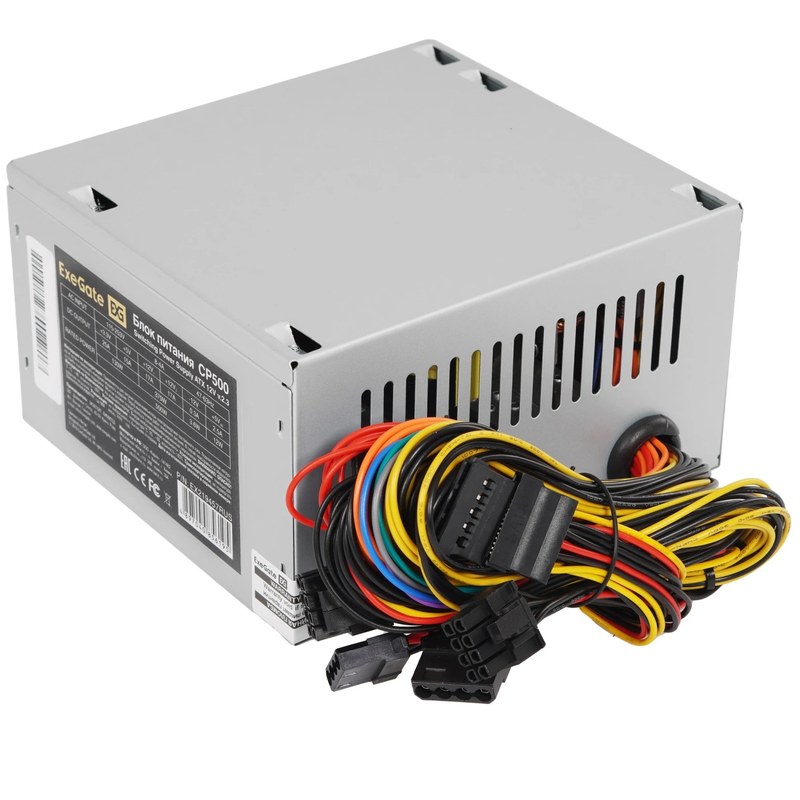

Компьютерный блок питания ExeGate CP500 EX219457 — организация стандартных линий постоянного напряжения

ExeGate CP500 EX219457 предназначен для системных блоков, в которых требуется базовый комплект питающих напряжений без сложной конфигурации силовых подключений. Модель ориентирована на стандартные компьютерные узлы, используемые в офисной и производственной инфраструктуре. В отличие от источника бесперебойного питания, CP500 не имеет аккумулятора. Его задача — непрерывно преобразовывать сетевую энергию в постоянные напряжения при наличии внешнего электроснабжения. Устройство построено в форм-факторе ATX 12V 2.3, имеет номинальную выходную мощность 500 Вт и использует вентилятор диаметром 80 мм.

Технические характеристики

Параметры, определяющие совместимость модели с компьютерной системой:

• производитель — ExeGate,
• серия — CP,
• модель — CP500,
• артикул — EX219457,
• выходная мощность — 500 Вт,
• форм-фактор — ATX 12V 2.3,
• допустимое сетевое напряжение — 115–253 В,
• мощность линий +12 В — суммарно до 370 Вт,
• параметры +12V1 и +12V2 — по 17 А,
• мощность линий +3,3 В и +5 В — суммарно до 130 Вт,
• заявленный максимальный КПД — 72%,
• вентилятор — 80 мм,
• подключение системной платы — 24-pin ATX,
• подключение CPU — один 4+4-pin,
• подключение SATA — три разъема.

Конструкция преобразователя

Внутренние компоненты размещаются в металлическом корпусе с вентиляционными отверстиями. Электронная схема выполняет выпрямление входного напряжения, высокочастотное преобразование и стабилизацию выходных линий. Мощность блока распределяется между несколькими выходами. Особенно важно учитывать ограничение линии +12 В, так как именно она питает процессор и значительную часть современных силовых компонентов. Вентилятор охлаждает трансформатор, силовые ключи и выходные выпрямительные элементы. Его эффективность зависит от свободного движения воздуха внутри компьютерного корпуса. Электронная защита рассчитана на реагирование на ряд нештатных состояний, включая короткое замыкание и перегрузку. При этом она не компенсирует систематическое превышение номинальной мощности.

Применение

Модель используется в компьютерных системах с умеренным потреблением энергии:

• рабочие станции производственных подразделений,
• операторские компьютеры,
• электронные терминалы,
• системы учета,
• локальные управляющие компьютеры,
• учебные лабораторные стенды,
• вспомогательные вычислительные узлы.

Преимущества

Практические достоинства CP500:

• стандартная электрическая компоновка,
• совместимость с распространенными ATX-корпусами,
• наличие основных разъемов питания,
• раздельные паспортные параметры силовых линий,
• принудительное охлаждение,
• компактность,
• удобство замены в типовых компьютерных сборках,
• простота интеграции в маломощные вычислительные системы.

Таким образом, ExeGate CP500 EX219457 представляет собой блок питания ATX мощностью 500 Вт. Его назначение — обеспечение постоянным напряжением компьютерных компонентов с учетом ограничений каждой выходной линии. Компания «Олниса» поставляет блоки питания ExeGate для вычислительного оборудования промышленных предприятий. Электронные компоненты питания входят в ассортимент компании.
