Термопрокладка Evercool Thermal Pad TGF-N1 — практичное решение для тепловой защиты компонентов

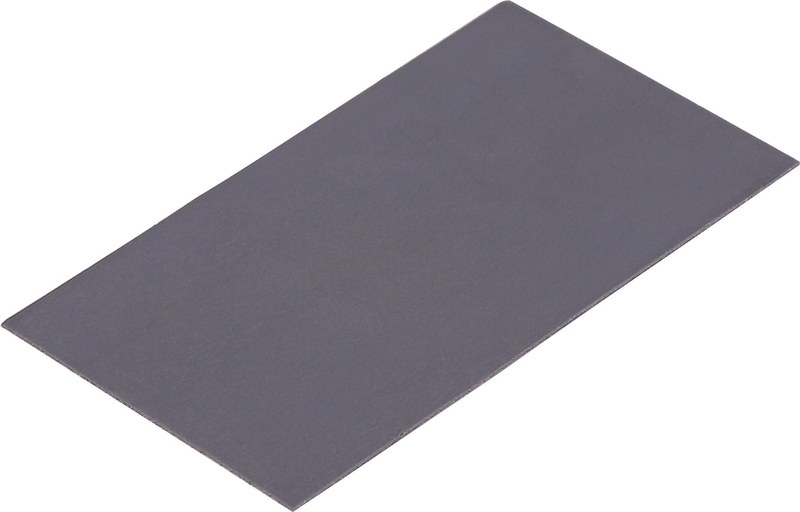

Evercool Thermal Pad TGF-N/1 — листовой теплопроводящий материал толщиной 1 мм. Он размещается между нагревающимся электронным компонентом и радиатором, чтобы заполнить зазор и улучшить передачу тепла. Прокладка не охлаждает узел самостоятельно: она снижает влияние неровностей и воздушных промежутков в месте контакта деталей. Такие материалы применяются в электронных блоках, где между компонентом и теплоотводом есть зазор, который сложно компенсировать термопастой. Толщина TGF-N/1 задаёт допустимый диапазон такого промежутка, а мягкость материала помогает ему прилегать к контактным поверхностям.

Технические характеристики

Прокладка предназначена для теплового контакта с микросхемами, модулями памяти, светодиодами и силовыми модулями. Производитель указывает для серии теплопроводность 13,5 Вт/(м·К), а для модели TGF-N/1 — размер 90 × 50 × 1 мм. Лист можно разрезать под форму конкретного узла. Основные параметры серии, заявленные производителем:

• Цвет — серый,
• размер листа TGF-N/1 — 90 × 50 мм,
• толщина — 1 мм,
• теплопроводность — 13,5 Вт/(м·К),
• рабочий температурный диапазон — от −40 до +200 C,
• плотность — 3,4 г/см3,
• твёрдость — 30–60 по шкале Shore C,
• напряжение пробоя — 6000 В,
• объёмное электрическое сопротивление — 8,6 × 109 Ом·см.

Указанная теплопроводность характеризует способность материала передавать тепло, но не задаёт температуру компонента в собранном устройстве. На результат также влияют мощность тепловыделения, площадь контакта, качество прижима, температура окружающей среды и характеристики радиатора.

Конструкция и особенности материала

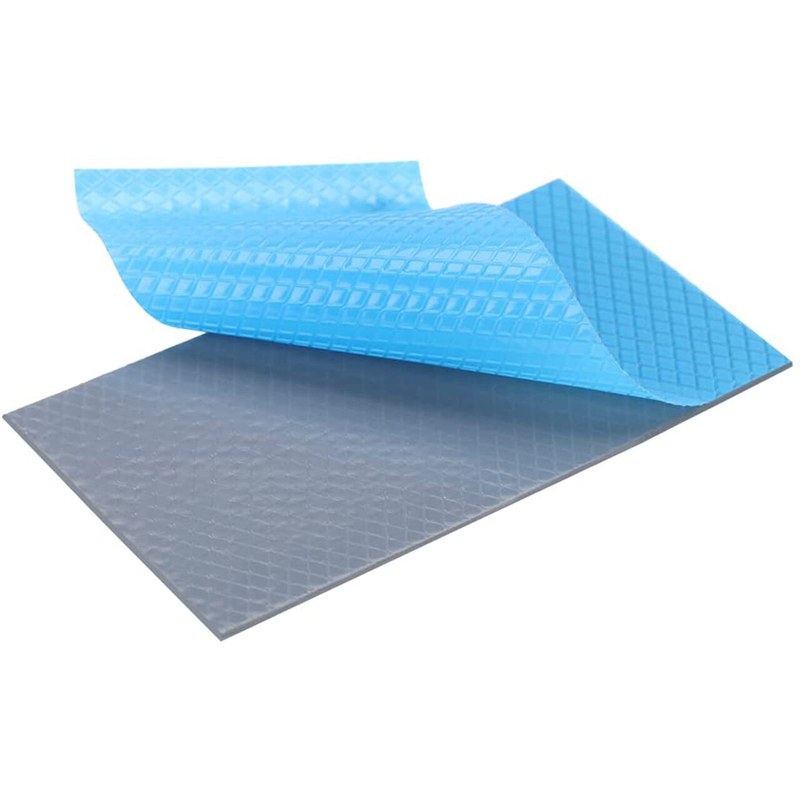

TGF-N/1 представляет собой гибкий листовой термоинтерфейс. Он рассчитан на заполнение зазора между компонентом и теплоотводом и имеет небольшую липкость, благодаря которой его проще закрепить при монтаже. Материал заявлен как электроизолирующий и непроводящий ток; это важно, когда рядом расположены открытые проводящие элементы платы. Прокладку можно вырезать по контуру контактной площадки. При раскрое следует учитывать, что материал должен покрывать теплопередающую поверхность, не мешая соседним компонентам и креплениям. Толщина 1 мм подходит только для узла, в котором такой зазор соответствует геометрии сборки: чрезмерно толстый слой может увеличить тепловое сопротивление, а слишком тонкий — не обеспечить надёжный контакт.

Принцип работы

Тепло от корпуса электронного компонента проходит через прокладку к радиатору. Мягкий лист заполняет микронеровности поверхностей и воздушный промежуток между деталями. Воздух проводит тепло хуже, поэтому его вытеснение из контактной зоны помогает улучшить тепловой переход. При установке прокладка должна быть равномерно прижата между поверхностями. Слабый или перекошенный прижим оставляет участки с неплотным контактом. Чрезмерное усилие также нежелательно: оно может повредить компонент, печатную плату или сам термоинтерфейс. Прокладка не заменяет радиатор и не компенсирует недостаточную площадь теплоотвода.

Монтаж и эксплуатация

Перед установкой контактные площадки очищают от пыли, загрязнений и остатков прежнего термоинтерфейса. Лист отрезают по размеру зоны контакта, размещают между компонентом и теплоотводом и фиксируют штатным прижимом конструкции. Поскольку материал слегка липкий, он может удерживаться на поверхности при сборке, однако окончательную фиксацию обеспечивает узел крепления. При монтаже важно учитывать следующие условия:

• поверхности должны быть чистыми и не иметь выступающих частиц,
• прокладка должна прилегать к компоненту и радиатору без складок,
• давление следует распределять равномерно по контактной зоне,
• размер листа не должен закрывать разъёмы, контакты и элементы, которым требуется электрическое соединение,
• температура узла должна оставаться в пределах заявленного диапазона материала.

После сборки тепловой режим оценивают в условиях фактической нагрузки. Если температура компонента остаётся выше допустимой, проверяют прижим, площадь контакта и эффективность радиатора: одна только замена термопрокладки не гарантирует устранения перегрева.

Практическое применение

В промышленной электронике TGF-N/1 может использоваться в узлах с электронными компонентами, которым требуется передача тепла на металлическую панель или радиатор. К таким задачам относятся теплоотвод от силовых модулей, светодиодных сборок и элементов вычислительных блоков. При этом пригодность конкретной прокладки для ответственного оборудования следует определять по требованиям его изготовителя и условиям эксплуатации. Главные практические особенности модели — листовой формат, возможность раскроя, электроизоляционные свойства и широкий заявленный температурный диапазон. Параметр теплопроводности сам по себе не определяет срок службы или допустимую мощность компонента. Для расчёта теплового режима нужны данные всего узла, включая контактное давление, площадь сопряжения и сопротивление теплоотвода.

Таким образом, Evercool Thermal Pad TGF-N/1 — гибкая прокладка размером 90 × 50 × 1 мм для передачи тепла между электронным компонентом и радиатором. Она помогает заполнить монтажный зазор и одновременно обеспечивает электрическую изоляцию в контактной зоне. Эффективность термоинтерфейса зависит от правильного выбора толщины, аккуратной установки и конструкции теплоотвода. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены решения для оснащения производственных и инженерных систем. Компания «Олниса» выступает поставщиком промышленного оборудования для предприятий различных отраслей.
