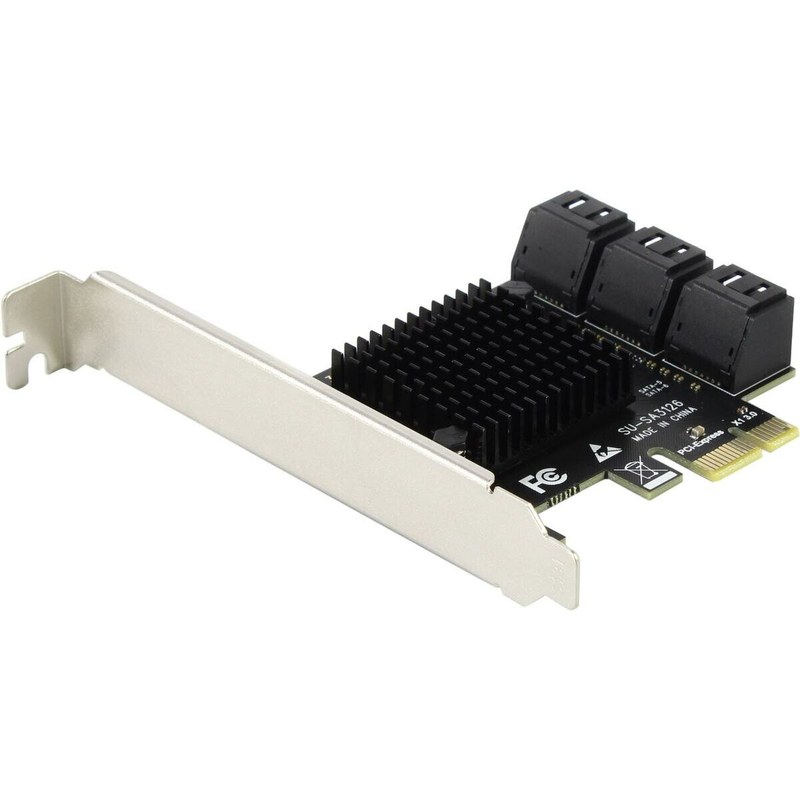

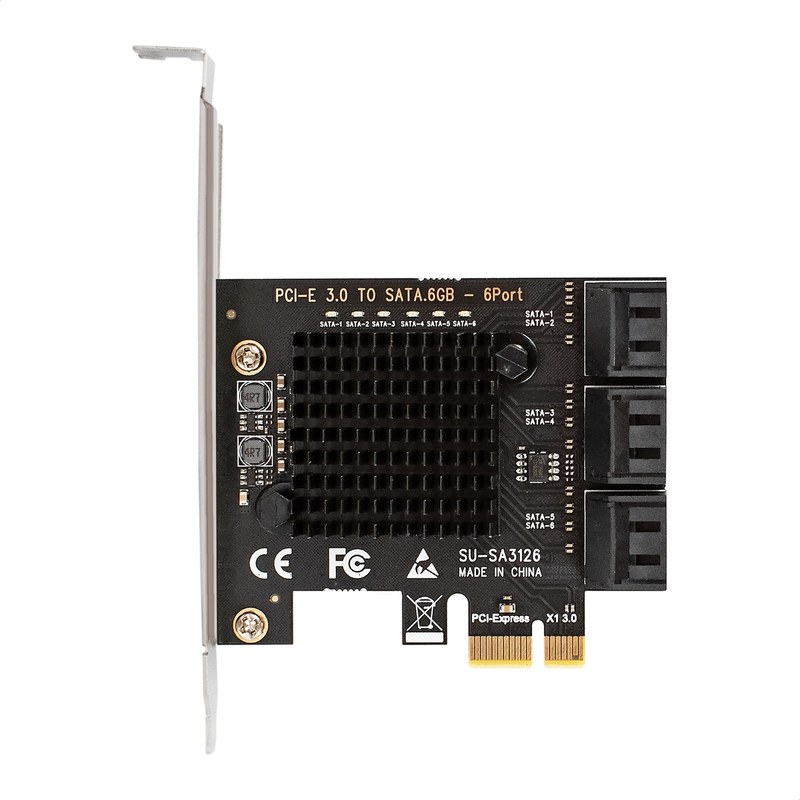

Контроллер ExeGate EXE-516V2: технические характеристики и функциональные возможности
ExeGate EXE-516v2 — плата расширения, которая добавляет к компьютеру или серверу шесть внутренних портов SATA 3.0. Она предназначена для подключения дополнительных жёстких дисков и твердотельных накопителей, когда разъёмов на материнской плате недостаточно. Устройство подходит для расширения дискового пространства рабочих станций, серверов и систем хранения данных.
Основные характеристики
Контроллер позволяет подключить до шести SATA-накопителей. Максимальная скорость интерфейса каждого SATA-порта составляет 6 Гбит/с. Устройство также совместимо с накопителями предыдущих поколений SATA со скоростью 3 и 1,5 Гбит/с. Реальная скорость передачи зависит от самого накопителя, нагрузки и пропускной способности шины PCI Express, поэтому показатели отдельных портов нельзя суммировать как гарантированную общую скорость передачи платы. Основные характеристики ExeGate EXE-516v2:
- чипсет ASMedia ASM1166,
- интерфейс подключения к компьютеру — PCI Express x1, в спецификации производителя указана версия 3.0,
- шесть внутренних разъёмов SATA 3.0,
- поддерживаемая скорость SATA — до 6 Гбит/с на порт,
- поддержка AHCI версии 1.4, NCQ и Port Multiplier,
- габариты платы — 124 × 83 мм,
- масса — около 100 г,
- совместимость с низкопрофильным форм-фактором при установке соответствующей планки,
- в комплекте — низкопрофильная планка и два кабеля SATA.
Производитель указывает поддержку Windows 10 и 11, Windows Server 2016, 2019 и 2022, а также Linux. Возможность работы зависит от конфигурации компьютера и наличия подходящего драйвера для используемой операционной системы.
Устройство контроллера
Плата объединяет электронный контроллер ASM1166, интерфейс PCI Express и шесть разъёмов SATA. Чипсет управляет передачей данных между установленными накопителями и системой. Для подключения к компьютеру используется разъём PCI Express x1, а диски соединяются с платой отдельными кабелями SATA. Конструкция включает следующие элементы:
- чипсет ASM1166 для управления SATA-устройствами,
- разъём PCI Express x1 для установки платы в слот материнской платы,
- шесть внутренних портов SATA 3.0 для подключения накопителей,
- посадочные отверстия и планку для фиксации в корпусе,
- сменную низкопрофильную планку для установки в совместимый компактный корпус.
Плата рассчитана на внутренний монтаж. Внешнего корпуса и собственного источника питания у неё нет: питание накопителей подаётся от блока питания компьютера через соответствующие разъёмы.
Принцип работы и поддерживаемые функции
После установки операционная система обнаруживает контроллер как устройство хранения данных и обеспечивает взаимодействие с подключёнными дисками. Технология AHCI организует обмен с SATA-накопителями, а Native Command Queuing позволяет диску оптимизировать порядок выполнения нескольких команд чтения и записи. Это может повысить эффективность работы при параллельных запросах, если накопитель и программное обеспечение поддерживают такую функцию. Поддержка Port Multiplier предусмотрена в спецификации платы, однако для её практического использования должны быть совместимы накопитель или устройство расширения, контроллер и программная среда. Наличие этой функции само по себе не означает поддержку аппаратного RAID. Заявленная спецификация EXE-516v2 не указывает на наличие RAID-контроллера, поэтому конфигурации массивов следует проверять на уровне операционной системы или применяемого программного обеспечения. Скорость интерфейса SATA 6 Гбит/с характеризует канал связи между портом и накопителем. При одновременной интенсивной работе нескольких дисков пропускная способность будет зависеть также от шины PCI Express, особенностей чипсета и загрузки системы.
Установка и эксплуатация
Перед монтажом компьютер отключают от электросети. Плату устанавливают в свободный слот PCI Express x1 и закрепляют в корпусе. Затем накопители соединяют с портами контроллера кабелями SATA, а их питание подключают к блоку питания системы. В комплекте предусмотрены два SATA-кабеля, поэтому для остальных накопителей потребуются дополнительные кабели. При установке важно учитывать размеры платы и тип корпуса. Для компактных корпусов может понадобиться низкопрофильная планка. До подключения накопителей также следует проверить, что в компьютере достаточно разъёмов питания и свободного места для размещения дисков. После монтажа проверяют, что устройства определяются операционной системой и работают с выбранными драйверами. ExeGate EXE-516v2 применяют в рабочих станциях и серверах, которым требуется увеличить число подключаемых дисков. Контроллер может использоваться в файловых хранилищах, системах резервного копирования, рабочих компьютерах с большим архивом данных и специализированных вычислительных установках. Его применение целесообразно, когда необходимо добавить SATA-порты без замены материнской платы.
Таким образом, ExeGate EXE-516v2 расширяет возможности компьютера за счёт шести внутренних SATA-портов и поддерживает накопители с интерфейсами SATA 6, 3 и 1,5 Гбит/с. Плата подключается через PCI Express x1, поддерживает AHCI и NCQ и может устанавливаться в корпусах с низкопрофильным креплением. Эти особенности делают её практичным средством увеличения числа дисков в рабочих станциях и серверных системах. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены решения для различных отраслей и технических задач. «Олниса» обеспечивает поставки оборудования для предприятий и организаций.
