Контроллер EVCO EV3X21N7: эффективное решение для автоматизации температурных процессов

EVCO EV3X21N7 — компактный электронный контроллер температуры для холодильного оборудования, работающего в режиме средних температур. Он управляет компрессором по показаниям датчика, поддерживает заданную температуру и позволяет выполнять ручную оттайку. Модель предназначена, в частности, для холодильных шкафов, витрин, холодильных столов и оборудования для пиццерий.

Технические характеристики

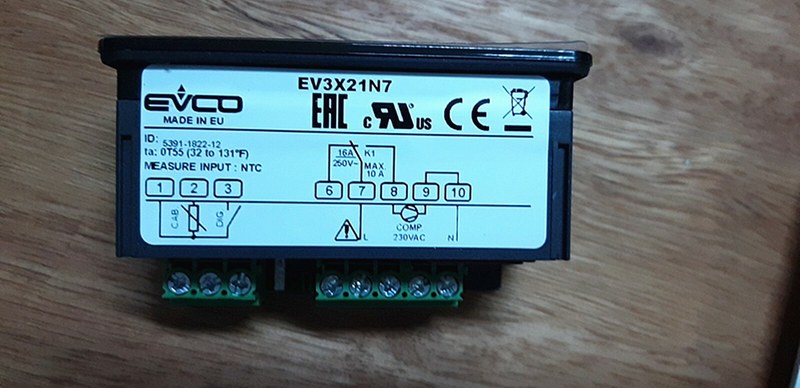

Контроллер принимает сигнал от датчика температуры и переключает выходное реле в соответствии с заданными параметрами. Для EV3X21N7 предусмотрен вход для датчика помещения, настраиваемый под NTC или PTC. В конфигурации с NTC контроллер рассчитан на датчик сопротивлением 10 кОм при 25 C типа 103-AT. Основные параметры модели:

• Питание — 230 В переменного тока, допустимое отклонение от номинала от −15 до +10 %,
• частота сети — 50 или 60 Гц с отклонением ±3 Гц,
• потребляемая мощность — 2 ВА,
• диапазон измерения с датчиком NTC — от −40 до +105 C,
• разрешение измерения — 0,1 C,
• выход управления компрессором — электромеханическое реле SPDT, номинально 16 А при 250 В переменного тока для резистивной нагрузки,
• максимальный допустимый ток нагрузки — 10 А,
• размеры корпуса — 75 × 33 × 39,5 мм с фиксированными клеммами или 75 × 33 × 52,5 мм со съёмными,
• степень защиты лицевой панели — IP65,
• рабочая температура окружающей среды — от 0 до +55 C,
• рабочая влажность — от 10 до 90 % без образования конденсата.

Значение 16 А относится к номиналу реле на резистивной нагрузке. Для реального компрессора при проверке совместимости учитывают пусковой ток и паспортные данные нагрузки; в документации отдельно указано ограничение тока нагрузки до 10 А.

Конструкция и интерфейс

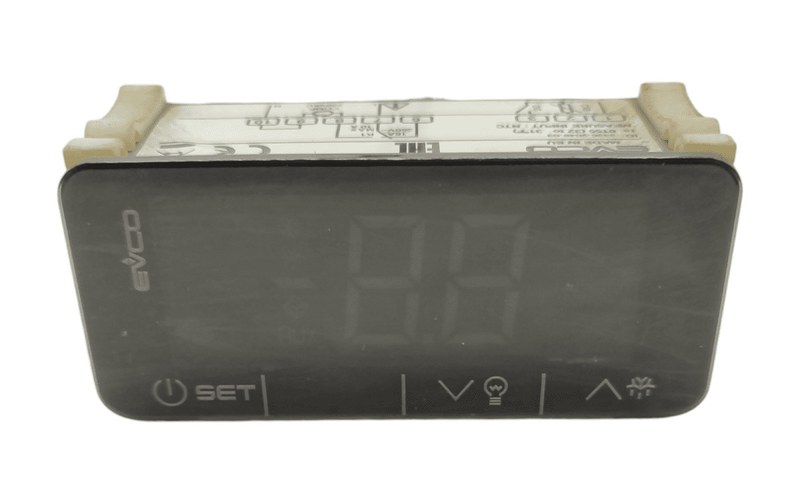

Корпус рассчитан на монтаж в лицевую панель шкафа или другого холодильного оборудования. Крепление выполняется защёлкивающимися скобами; рекомендуемая толщина панели — от 0,8 до 2,0 мм. Лицевая часть с защитой IP65 подходит для оборудования, где возможны брызги при очистке, если соблюдены требования к установке и уплотнению панели. На передней стороне находятся трёхразрядный индикатор и клавиши управления. Световые пиктограммы показывают работу компрессора, оттайку, энергосбережение и выбранную единицу измерения. Подключение выполняется винтовыми клеммами: в зависимости от исполнения они могут быть фиксированными или съёмными. Сечение проводов и допустимая длина соединений зависят от исполнения и назначения цепи; для входов и выходов в инструкции указан предел длины кабеля 10 м. У контроллера есть второй настраиваемый вход. Его можно использовать как аналоговый вход для датчика испарителя или конденсатора либо как цифровой вход, например для дверного выключателя или внешнего сигнала. Выбор функции выполняется параметром конфигурации, поэтому фактические возможности конкретной схемы зависят от настроек и подключённых компонентов.

Принципы и режимы работы

В обычном режиме контроллер сравнивает температуру, измеренную NTC-датчиком, с уставкой. Когда температура выходит за установленную границу с учётом заданного дифференциала, устройство включает или отключает компрессорное реле. Дифференциал задаёт интервал между порогами переключения и помогает избежать слишком частых пусков компрессора. К основным функциям EV3X21N7 относятся:

• регулирование температуры в охлаждаемом объёме,
• настройка рабочей уставки и дифференциала,
• ручная активация оттайки,
• отображение температуры датчика испарителя или конденсатора при соответствующей настройке второго входа,
• энергосберегающий режим,
• сигнализация предельной температуры и перегрева конденсатора,
• блокировка клавиатуры для предотвращения случайного изменения настроек.

Контроллер предусматривает пороги аварийной температуры, а также реакцию на неисправность датчика. При ошибке датчика помещения управление компрессором переходит в режим, заданный параметрами безопасности; оттайка при этом не запускается. Если второй вход настроен на датчик испарителя, его отказ влияет на алгоритм оттайки. Поэтому при вводе оборудования в работу важно проверить не только уставку, но и конфигурацию входов, тип датчика и поведение системы при аварийном сигнале.

Монтаж и эксплуатация

Контроллер устанавливают в вырез панели подходящего размера, фиксируют скобами и подключают согласно электрической схеме конкретного исполнения. Перед подключением проверяют соответствие питания параметрам устройства и отключают электропитание оборудования. Силовые провода рекомендуется прокладывать отдельно от сигнальных, чтобы снизить вероятность помех в измерительной цепи. Если устройство перед монтажом перенесли из холода в тёплое помещение, следует выдержать его около часа до подачи питания, чтобы избежать проблем из-за конденсата внутри корпуса. Для NTC-датчика необходимо выбрать соответствующий тип входа в параметрах контроллера. Неправильный выбор между NTC и PTC приводит к ошибочным показаниям или сообщению о неисправности. Датчик размещают в точке, отражающей температуру, которую требуется регулировать; кабель следует защищать от механических повреждений и по возможности отделять от силовой проводки. Устройство не предназначено для применения как самостоятельный прибор аварийной защиты. Температурные пределы процесса, допустимые нагрузки реле и требуемые меры защиты определяются проектом холодильной установки и параметрами подключаемого оборудования.

Таким образом, EVCO EV3X21N7 сочетает измерение температуры датчиком NTC, управление компрессором через реле и функции, необходимые для повседневной эксплуатации коммерческого холодильного оборудования. Настраиваемый второй вход, индикация состояния, энергосбережение и контроль оттайки расширяют возможности применения модели в холодильных шкафах, витринах и столах. Надёжная работа зависит от корректного выбора типа датчика, настройки параметров и соблюдения допустимых электрических нагрузок. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены компоненты и устройства для производственных и инженерных систем, включая оборудование для автоматизации и температурного контроля. При поставках EVCO EV3X21N7 важно учитывать исполнение клемм и комплектацию датчиком NTC.
