Контроллер EVCO EV3B33N7VXRX01: цифровое регулирование температуры в холодильных системах
EVCO EV3B33N7VXRX01 — электронный контроллер температуры для вентилируемых холодильных установок. Он управляет компрессором, оттайкой и вентилятором испарителя, используя данные температурных датчиков и сигнал внешнего контакта. Прибор подходит для холодильных шкафов, витрин, столов и другого оборудования, где нужно поддерживать заданную температуру и согласовывать работу основных исполнительных узлов.
Технические характеристики
Контроллер регулирует температуру в холодильной камере и управляет циклами охлаждения и оттайки. Модель EV3B33N7 отличается усиленным реле компрессора с номиналом 30 А при 250 В переменного тока. Для монтажа требуется панель с вырезом 71 × 29 мм. Основные параметры устройства:
- питание 230 В переменного тока, 50/60 Гц, потребляемая мощность около 3 В·А,
- два входа для датчиков температуры PTC или NTC,
- один многофункциональный цифровой вход для контакта NO/NC,
- реле компрессора 30 А при 250 В переменного тока,
- реле оттайки 8 А при 250 В переменного тока,
- реле вентилятора испарителя 5 А при 250 В переменного тока,
- шаг отображения температуры 0,1 C или 1 F,
- рабочая температура окружающей среды от 0 до +55 C, температура хранения от −25 до +70 C,
- фронтальная степень защиты IP65,
- корпус размером около 74 × 32 × 39,5 мм, глубина зависит от исполнения клемм.
Номиналы реле характеризуют контакты, но при проектировании важно учитывать тип подключённой нагрузки и пусковые токи. В технической документации также указано ограничение по допустимому току нагрузки; подключение должно выполняться по схеме конкретного исполнения.
Конструкция и входы

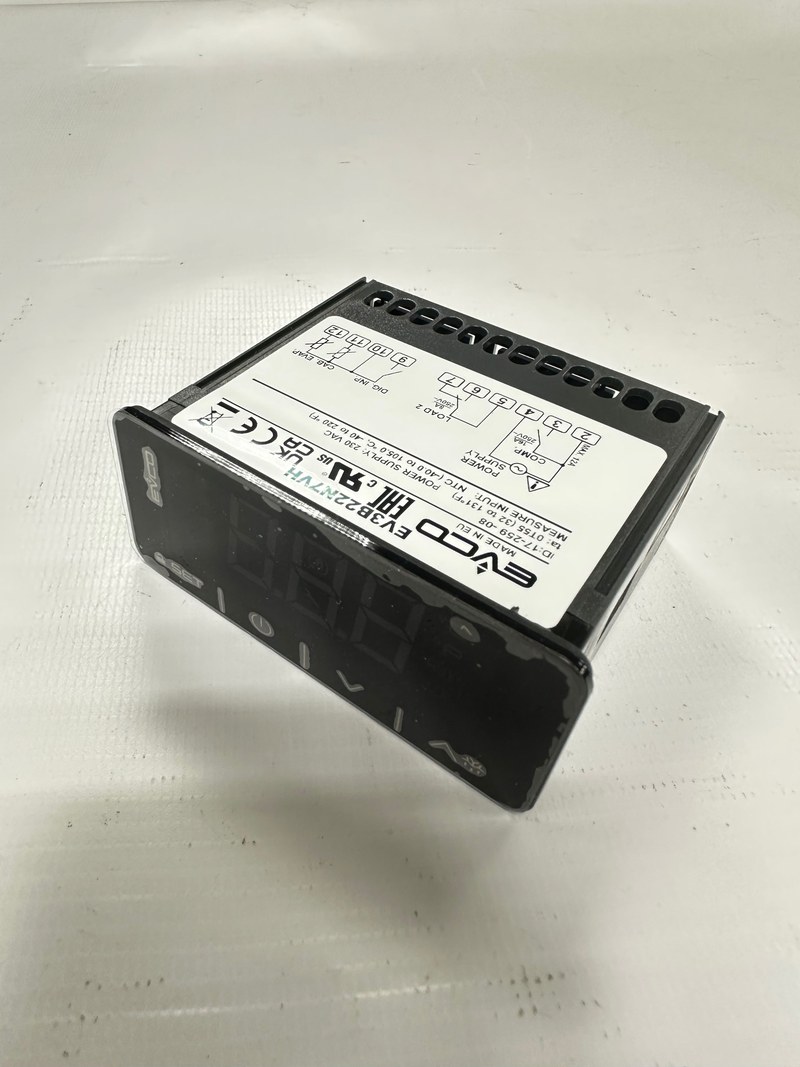

Компактный корпус предназначен для установки в лицевую панель оборудования. Передняя часть защищена от пыли и влаги по IP65; эта степень защиты не распространяется автоматически на заднюю сторону прибора и клеммную зону. На передней панели расположены цифровой индикатор и сенсорные клавиши для управления и настройки. Два аналоговых входа подключаются к температурным зондам и настраиваются для датчиков PTC или NTC. В зависимости от параметров второй вход может использоваться для контроля испарителя либо конденсатора. Одноконтактный цифровой вход принимает сигнал дверного выключателя или выполняет другую назначенную функцию. Вход рассчитан на внешний беспотенциальный контакт, поэтому на него не подают сетевое напряжение.
Принципы и режимы работы
Прибор сравнивает показания зонда камеры с заданным значением и включает либо отключает компрессор через реле. Второй температурный канал позволяет отслеживать состояние испарителя или конденсатора и использовать это показание для алгоритмов оттайки и аварийной сигнализации. Оттайка может запускаться вручную или автоматически по заданному алгоритму. В конфигурации контроллера предусмотрены интервальный запуск по времени работы устройства, по времени включения компрессора, по температуре испарителя, а также адаптивный режим. В последнем случае интервал корректируется с учётом работы компрессора, температуры испарителя и состояния дверного входа. После завершения оттайки может выполняться капельная пауза, в течение которой работа компрессора и вентилятора определяется заданными параметрами. В зависимости от настроек доступны охлаждение или нагрев, энергосбережение и контроль перегрева конденсатора. Эти функции не заменяют аппаратную защиту двигателя и холодильного контура: контроллер управляет исполнительными выходами, а защитные устройства установки должны быть предусмотрены отдельно. Для серийной настройки параметров могут применяться программное обеспечение EVCO Parameters Manager и ключ EV3KEY.
Монтаж и сферы применения
Контроллер устанавливают в вырез панели и фиксируют защёлками. Монтажную поверхность и расположение прибора выбирают с учётом допустимой температуры, защиты от вибрации и отсутствия прямого воздействия воды. Силовые провода рекомендуется прокладывать отдельно от сигнальных, чтобы уменьшить влияние электрических помех на измерения. Перед подключением сверяют маркировку клемм и схему нужного исполнения: выходы коммутируют разные нагрузки, а аналоговые входы рассчитаны на соответствующие датчики. При настройке указывают тип зонда, назначение входов, уставки температуры, режим оттайки и функции цифрового контакта. Перед техническим обслуживанием питание отключают. Контроллер не предназначен для использования в качестве самостоятельного устройства аварийной защиты. EVCO EV3B33N7VXRX01 объединяет в одном корпусе измерение температуры и управление тремя основными узлами холодильной установки. Усиленное реле компрессора, отдельное управление оттайкой и вентилятором, два входа для зондов и настраиваемые алгоритмы делают модель применимой в холодильных шкафах и витринах, низкотемпературном оборудовании и холодильных столах. Компактное панельное исполнение упрощает встраивание в корпус установки, а копирование параметров через EV3KEY удобно при сборке однотипного оборудования.
Таким образом, EVCO EV3B33N7VXRX01 выполняет температурное регулирование и координирует работу компрессора, оттайки и вентилятора испарителя. Его функциональность определяется подключёнными датчиками и заданной конфигурацией, а корректная работа зависит от соблюдения схемы монтажа и электрических ограничений релейных выходов. Компания «Олниса» поставляет промышленное оборудование предприятиям России и стран СНГ. В ассортименте компании представлены приборы управления и другие технические средства для промышленного применения. «Олниса» обеспечивает поставки оборудования для производственных и инженерных систем.
