Блок питания ExeGate 550 Вт: стабильность электропитания компьютерного оборудования

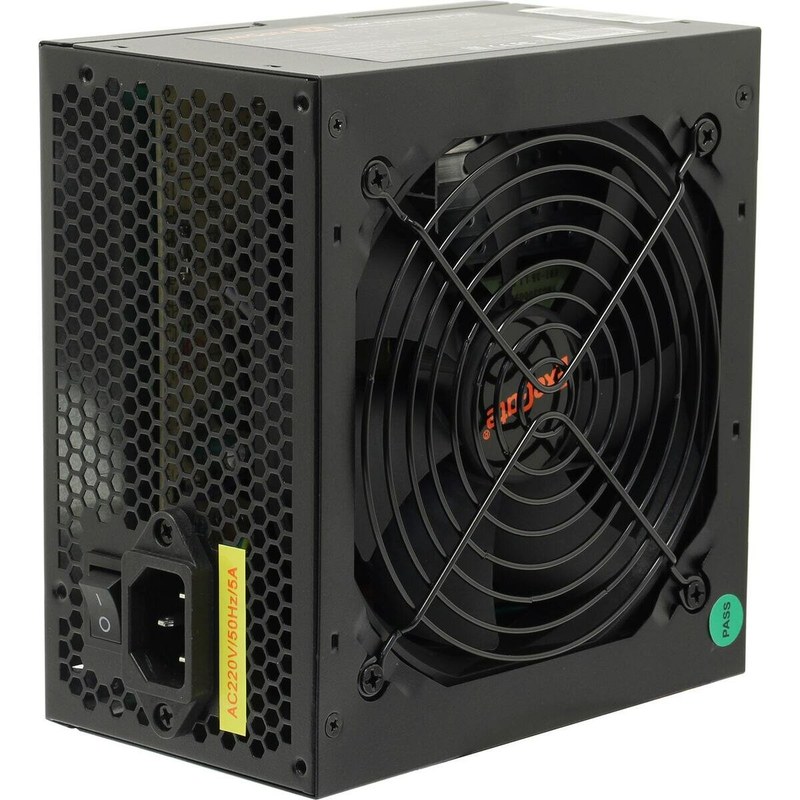

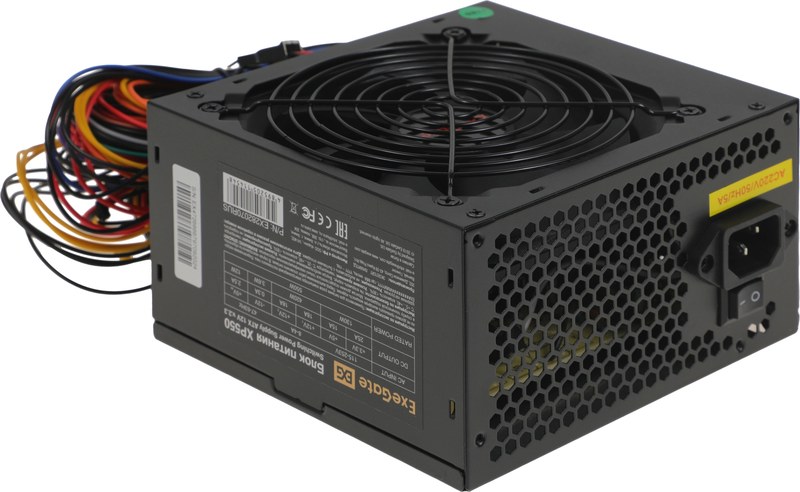

ExeGate XP550 — компьютерный блок питания форм-фактора ATX, который преобразует переменный ток электросети в постоянное напряжение для материнской платы, процессора, накопителей и других компонентов настольного компьютера. Номинальная выходная мощность модели составляет 550 Вт. Она рассчитана на стандартные ПК и рабочие станции, где требуется питание через основные линии +12, +5 и +3,3 В.
Технические характеристики
Блок питания обеспечивает компонентам компьютера напряжение нужного уровня и распределяет нагрузку между выходными линиями. Его номинал 550 Вт обозначает общую максимальную выходную мощность, однако при расчёте конфигурации важно учитывать и допустимую мощность отдельных линий. Основные параметры ExeGate XP550:
- Диапазон входного напряжения — 115–253 В переменного тока,
- Диапазон частоты сети — 47–63 Гц,
- Выходной ток каждой из двух линий +12 В — до 18 А,
- Диапазон рабочей температуры — от 0 до +40 C,
- Размеры корпуса — 150 × 86 × 140 мм.
Линия +12 В питает наиболее энергоёмкие узлы компьютера, включая процессор и видеокарту. Для неё установлено ограничение 420 Вт, поэтому выбирать комплектующие следует по фактической нагрузке на эту линию, а не только по общей цифре 550 Вт. КПД до 76% характеризует долю входной энергии, преобразуемой в полезную выходную мощность при определённых условиях; оставшаяся энергия рассеивается в виде тепла.
Конструкция и разъёмы
Для подключения оборудования предусмотрены следующие кабельные разъёмы:
- Один разъём CPU формата 4+4 pin для питания процессора,
- Один разъём PCI-E формата 6+2 pin для видеокарты,
- Три разъёма SATA для накопителей и совместимых устройств,
- Два разъёма IDE (Molex) для периферийных компонентов.
Основной кабель ATX передаёт питание материнской плате. Разъём CPU 4+4 pin можно использовать в конфигурациях с 4- или 8-контактным входом питания процессора. Разъём PCI-E 6+2 pin подходит для видеокарты с соответствующим разъёмом. Наличие одного такого кабеля следует учитывать при сборке: совместимость определяется требованиями конкретной видеокарты и доступной мощностью линии +12 В.
Принцип работы и защиты
После подключения к сети блок питания преобразует переменное напряжение в несколько постоянных выходных напряжений. Эти линии подаются на компьютерные узлы через кабельные разъёмы. При включении системы блок питания также обеспечивает начальный запуск материнской платы, после чего его выходы работают в соответствии с нагрузкой подключённых компонентов. Для защиты электроники заявлены функции, ограничивающие последствия нештатных условий:
- OCP — защита от превышения тока,
- OPP/OLP — защита от перегрузки по мощности,
- OTP — защита от перегрева,
- SIP — защита от импульсных помех и бросков тока.
Эти механизмы снижают риск повреждения блока питания и подключённых компонентов при отдельных аварийных режимах. Они не заменяют правильный расчёт нагрузки, исправную электропроводку и соблюдение условий монтажа.
Монтаж и эксплуатация
ExeGate XP550 устанавливается в корпус компьютера через штатные крепёжные отверстия. Перед подключением проверяют соответствие форм-фактора ATX, наличие нужных разъёмов и потребляемую мощность комплектующих. Кабели подключают только к предназначенным для них гнёздам; силовой разъём не следует устанавливать с усилием, если его ключи не совпадают с разъёмом компонента. При эксплуатации необходимо обеспечить свободный проход воздуха через вентиляционные отверстия корпуса. Блок рассчитан на температуру окружающей среды от 0 до +40 C, а влажность при хранении указана в диапазоне 20–90%. Попадание пыли, влаги и посторонних предметов внутрь корпуса может ухудшить охлаждение и нарушить работу устройства.
Области применения
Модель предназначена прежде всего для питания настольных персональных компьютеров. Она может использоваться в офисных системах, рабочих станциях общего назначения и вычислительных узлах, если суммарная нагрузка и требования компонентов соответствуют параметрам блока. В промышленной среде XP550 может входить в состав обычного компьютерного оборудования, например рабочего места оператора или сервисного ПК. Сам по себе этот блок не является промышленным источником питания для монтажа на DIN-рейку или прямого питания контроллеров и исполнительных механизмов: его назначение и форм-фактор рассчитаны на компьютерную систему ATX.
Таким образом, ExeGate XP550 — блок питания ATX с номинальной мощностью 550 Вт, предназначенный для настольных компьютеров. Он формирует основные выходные линии, использует 120-миллиметровый вентилятор и оснащён защитами от короткого замыкания, перегрузки, отклонений напряжения и перегрева. При практическом применении ключевое значение имеют мощность линии +12 В, состав разъёмов и соответствие нагрузки установленным ограничениям. Компания «Олниса» выступает поставщиком промышленного оборудования для заказчиков в России и странах СНГ.
