Серверный корпус ExeGate Pro 3U660-HS16 для организации эффективного хранения данных

ExeGate Pro 3U660 HS16 — корпус для сборки серверной системы, в которой требуется разместить вычислительные компоненты и массив накопителей в ограниченном пространстве стойки. Обозначение 3U указывает на высоту в три юнита, то есть около 133 мм, а 660 — на глубину исполнения 660 мм. Индекс HS16 обозначает конфигурацию с 16 позициями для накопителей с горячей заменой. Корпус объединяет несущую конструкцию, отсеки, систему охлаждения и точки подключения компонентов, помогая разместить их в едином защищённом объёме.

Технические параметры

Корпус задаёт механическую основу сервера и обеспечивает размещение материнской платы, накопителей и других компонентов. Его высота позволяет установить систему в стандартную стойку, а фронтальные отсеки обеспечивают доступ к накопителям без разборки всего корпуса. Основные параметры модели и их практическое значение:

• Форм-фактор корпуса — 3U, высота около 133 мм, что определяет занимаемое место в серверной стойке,
• Глубина — 660 мм; при монтаже необходимо учитывать пространство для задних разъёмов, кабелей и воздушного потока,
• Конфигурация HS16 — 16 позиций для накопителей с горячей заменой, если соответствующие отсеки и соединительная плата входят в исполнение,
• Назначение — размещение серверных компонентов и дисковой подсистемы,
• Питание и поддерживаемые форматы материнских плат зависят от комплектации и должны соответствовать проекту сборки.

Число 16 характеризует количество дисковых позиций, но само по себе не определяет типоразмер накопителей, интерфейс подключения или поддержку конкретных схем RAID. Эти параметры зависят от установленных корзин и объединительной платы. Перед монтажом также проверяют, подходят ли по габаритам материнская плата, блок питания, охлаждение процессора и платы расширения.

Конструкция и размещение компонентов

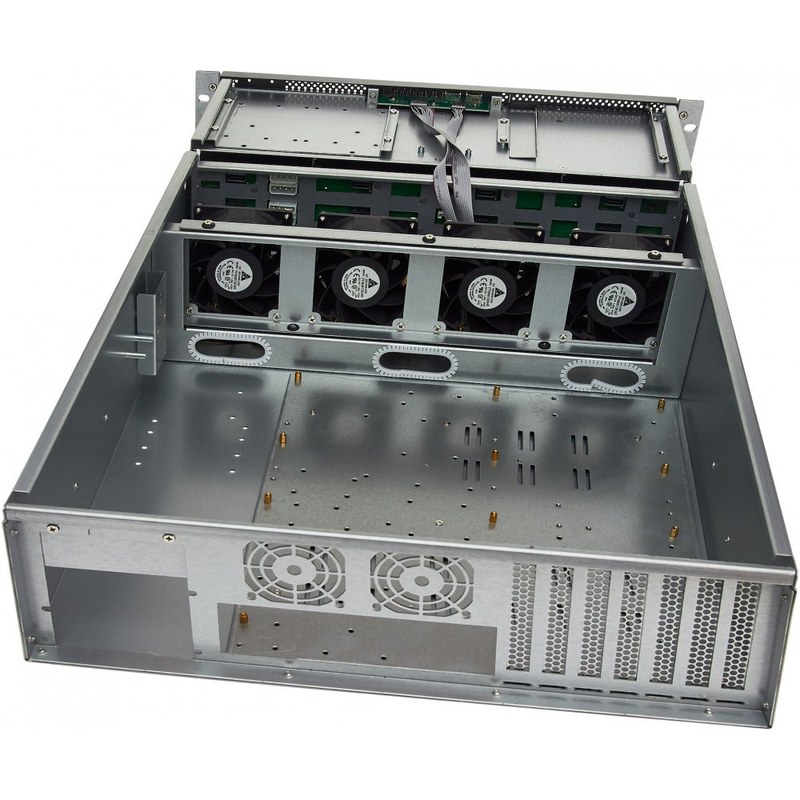

Корпус состоит из металлического каркаса, съёмных панелей, направляющих для установки в стойку, фронтальных отсеков и внутренних креплений. Каркас воспринимает нагрузку от компонентов и сохраняет геометрию при установке оборудования. Панели ограничивают доступ к внутренним узлам и помогают направлять воздушный поток. Функции основных конструктивных элементов распределяются следующим образом:

• Несущие стойки и поперечины фиксируют внутренние узлы и поддерживают жёсткость корпуса,

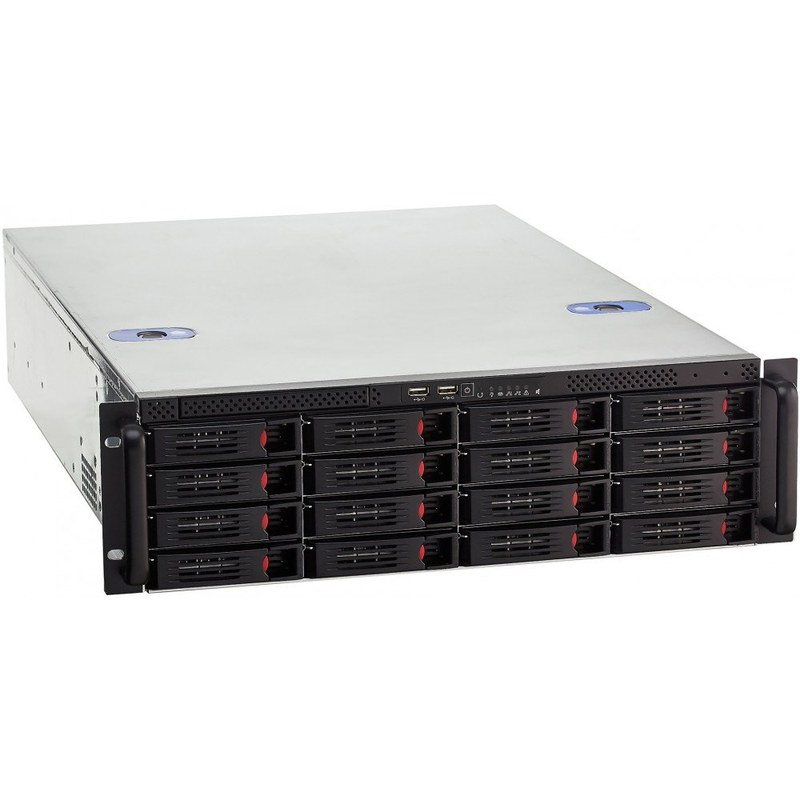

• Фронтальные отсеки дают доступ к накопителям и позволяют выполнять их замену с лицевой стороны,
• Лотки удерживают диски в заданном положении и соединяют их с интерфейсами корзины,
• Объединительная плата, если она предусмотрена комплектацией, связывает установленные накопители с контроллером или материнской платой,
• Крепёжные места служат для установки системных плат, вентиляторов и блока питания,
• Панели и направляющие обеспечивают закрытие корпуса и его размещение в стойке.

Горячая замена сокращает время на обслуживание дисковой подсистемы: накопитель можно извлечь из доступного отсека, не разбирая шасси. Однако такая возможность зависит не только от корпуса, но и от контроллера, объединительной платы, операционной системы и настроек массива. Неисправный диск в RAID-массиве заменяют по регламенту системы, учитывая её состояние и порядок восстановления данных.

Охлаждение и принцип работы системы

Корпус не выполняет вычисления и не управляет данными самостоятельно. Его задача — поддерживать механическое размещение компонентов и условия для их работы. После включения блока питания материнская плата запускает сервер, контроллеры обмениваются данными с накопителями, а вентиляторы отводят тепло от компонентов. В типовой схеме воздушного охлаждения процесс организован так:

• Вентиляторы перемещают воздух через внутренний объём корпуса,
• Воздушный поток проходит вдоль дисковых отсеков и нагревающихся компонентов,
• Тепло от накопителей, процессора, памяти и плат передаётся потоку воздуха,
• Нагретый воздух выводится через предусмотренные вентиляционные зоны.

Эффективность охлаждения зависит от скорости вентиляторов, плотности установки дисков, тепловыделения комплектующих и организации кабелей. Загромождение воздушных каналов или установка неподходящих вентиляторов могут привести к локальному перегреву. Для интенсивной дисковой нагрузки важно следить за температурой накопителей и состоянием вентиляции.

Монтаж и эксплуатация

Корпус устанавливают на совместимые направляющие или полки серверной стойки. До сборки проверяют допустимую глубину монтажа и оставляют зазор для кабелей и выхода воздуха с задней стороны. Массу корпуса с дисками и блоком питания учитывают при размещении в стойке: тяжёлую систему закрепляют на опорах, рассчитанных на её нагрузку. При подготовке сервера выполняют следующие действия:

• Сверяют размеры и точки крепления материнской платы с внутренней компоновкой,
• Проверяют совместимость блока питания и его разъёмов с установленными компонентами,
• Устанавливают диски в подходящие лотки и соединяют их с предусмотренной объединительной платой,
• Размещают кабели так, чтобы они не перекрывали вентиляционные каналы,
• После включения проверяют работу вентиляторов, распознавание накопителей и температуру узлов.

Для обслуживания корпус отключают от питания, если операция затрагивает внутренние компоненты, кабели или платы. При замене накопителя с горячей заменой порядок действий определяет контроллер и конфигурация хранилища. В процессе эксплуатации проверяют крепление оборудования, чистоту вентиляционных отверстий и состояние разъёмов. Условия температуры, влажности и запылённости задаются характеристиками установленных компонентов и площадки размещения.

Применение и практические особенности

ExeGate Pro 3U660 HS16 применяют в системах, которым требуется разместить большое количество накопителей в стойке высотой 3U. Корпус может использоваться для файловых серверов, хранилищ резервных копий, архивных систем и вычислительных узлов с локальной дисковой подсистемой. Конкретная область применения определяется набором серверных компонентов и программной конфигурацией. Шестнадцать дисковых позиций позволяют распределить ёмкость между рабочими данными, резервами и служебными задачами, если это поддерживают установленные накопители и контроллер. При проектировании массива учитываются интерфейсы дисков, пропускная способность контроллера, схема резервирования и требуемая доступность данных. Само наличие шестнадцати отсеков не гарантирует нужную производительность или отказоустойчивость. К практическим особенностям корпуса относятся высокая плотность размещения накопителей и доступ к фронтальным отсекам. При этом компактная компоновка предъявляет требования к охлаждению и свободному пространству вокруг корпуса. Глубина 660 мм также должна соответствовать стойке и условиям подключения кабелей.

Таким образом, ExeGate Pro 3U660 HS16 предназначен для построения стоечного сервера с дисковой подсистемой до 16 позиций горячей замены в конфигурации HS16. Высота 3U и глубина 660 мм определяют условия монтажа, а итоговые возможности сервера зависят от установленных плат, накопителей, контроллеров, питания и охлаждения. При соблюдении требований к совместимости и отводу тепла корпус служит основой для систем хранения и обработки данных. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены решения для оснащения производственных и инфраструктурных объектов. «Олниса» выступает поставщиком оборудования для предприятий различных отраслей.
