Переходник для электропривода ESBE серии 90: технические особенности и преимущества

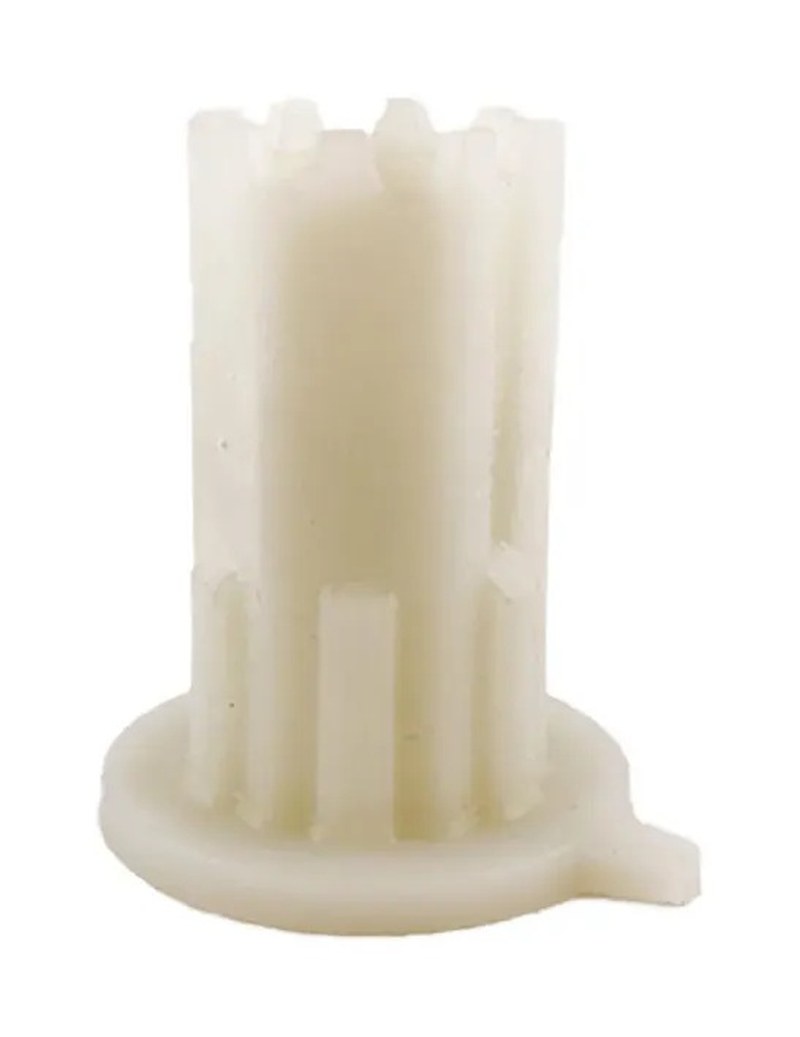

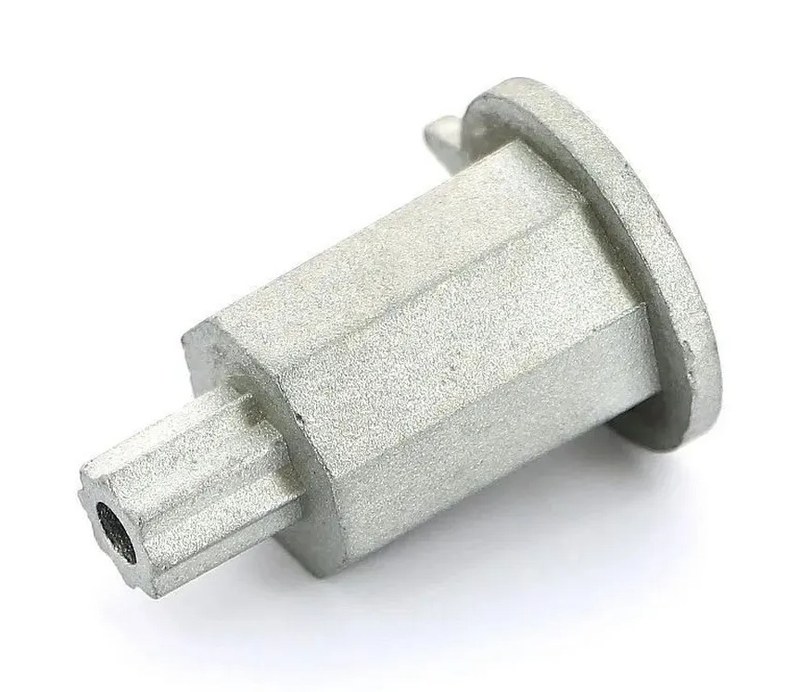

Переходник для ESBE серии 90 — монтажный элемент, который соединяет электропривод с совместимым клапаном или другим исполнительным узлом. Он обеспечивает механическую передачу движения и помогает правильно зафиксировать привод относительно штока клапана. Такая деталь нужна, когда присоединительные элементы привода и клапана различаются. Переходник не управляет потоком и не меняет алгоритм работы автоматики. Его задача — обеспечить совместимость механических интерфейсов и сохранить передачу усилия от привода к клапану. Точный тип переходника зависит от модели привода, клапана и их присоединительных размеров.
Особенности совместимости
В системах отопления и теплоснабжения электропривод перемещает запорный или регулирующий элемент клапана по сигналу контроллера. Для корректной работы соединение должно передавать движение без заметного люфта и не допускать перекоса. Переходник формирует нужную посадку между приводом и клапанным узлом. Обозначение «серия 90» относится к линейке электроприводов ESBE. Оно само по себе не указывает на присоединительный размер конкретного переходника. Поэтому совместимость проверяют по обозначениям обеих соединяемых моделей, форме штока и типу крепления. Внешне похожие адаптеры могут отличаться посадочными элементами и не всегда взаимозаменяемы.
Конструкция и технические параметры
Конструкция переходника определяется требуемым способом соединения. Обычно в ней предусмотрены элементы фиксации на приводе и ответная часть для установки на клапанный узел. Форма и размеры деталей должны обеспечивать соосность оси привода и штока клапана. Для проверки совместимости учитывают следующие параметры:
- модель электропривода ESBE серии 90 и исполнение его монтажного интерфейса,
- модель клапана, форма и размеры его штока,
- тип фиксации переходника со стороны привода и клапана,
- допустимый ход или угол поворота клапанного механизма,
- материал и температурные ограничения, указанные для конкретного исполнения.
Универсальные числовые значения для всех переходников серии привести нельзя: размеры, геометрия и допустимая нагрузка зависят от артикула. Перед установкой сверяют маркировку детали и перечень совместимых моделей. Обозначение серии привода не заменяет проверку конкретного артикула переходника.
Принцип работы
Переходник образует механическую связь между выходной частью электропривода и штоком клапана. При включении привода его выходной элемент перемещается в соответствии с управляющим сигналом. Через переходник это движение передаётся клапанному механизму, который изменяет положение регулирующего элемента. Последовательность передачи движения включает следующие этапы:
- электропривод получает команду от системы управления,
- выходной элемент привода перемещает переходник,
- переходник передаёт усилие на шток клапана,
- клапан изменяет положение рабочего элемента и регулирует поток теплоносителя.
Точность регулирования зависит от совместимости соединения и правильной установки. Неподходящая деталь может вызвать люфт, перекос или неполный ход клапана, из-за чего фактическое положение механизма будет расходиться с командой автоматики.
Монтаж и эксплуатация
Переходник устанавливают при отключённом электроприводе и в соответствии с инструкциями для совместимых моделей. Перед монтажом проверяют целостность детали, чистоту посадочных поверхностей и отсутствие повреждений штока. После установки соединение должно быть надёжно зафиксировано, а оси привода и клапана — совмещены. Во время эксплуатации важно учитывать следующие условия:
- переходник применяют только с приводом и клапаном, для которых подтверждена совместимость,
- крепление не должно ограничивать штатное движение механизма,
- на соединение нельзя передавать нагрузку от трубопровода или посторонних деталей,
- после монтажа проверяют полный рабочий ход клапана и отсутствие заеданий.
Если клапан перемещается с повышенным сопротивлением, необходимо проверить монтаж и состояние самого клапанного узла. Переходник не предназначен для компенсации неисправности клапана или замены деталей его механизма.
Области применения
Переходники для приводов ESBE серии 90 используют в автоматизированных системах, где электропривод должен быть установлен на совместимый регулирующий клапан. Они применяются в узлах отопления, теплоснабжения и других инженерных системах зданий и технологических объектов. В таких установках привод изменяет положение клапана, а переходник обеспечивает механическое сопряжение компонентов.
Таким образом, переходник для ESBE серии 90 служит механическим связующим элементом между электроприводом и клапаном. Он обеспечивает фиксацию компонентов и передачу движения, необходимую для регулирования потока. Поскольку исполнения различаются по геометрии и совместимости, точные размеры и параметры определяются артикулом конкретной детали. «Олниса» выступает поставщиком промышленного оборудования для предприятий и организаций России и стран СНГ.
