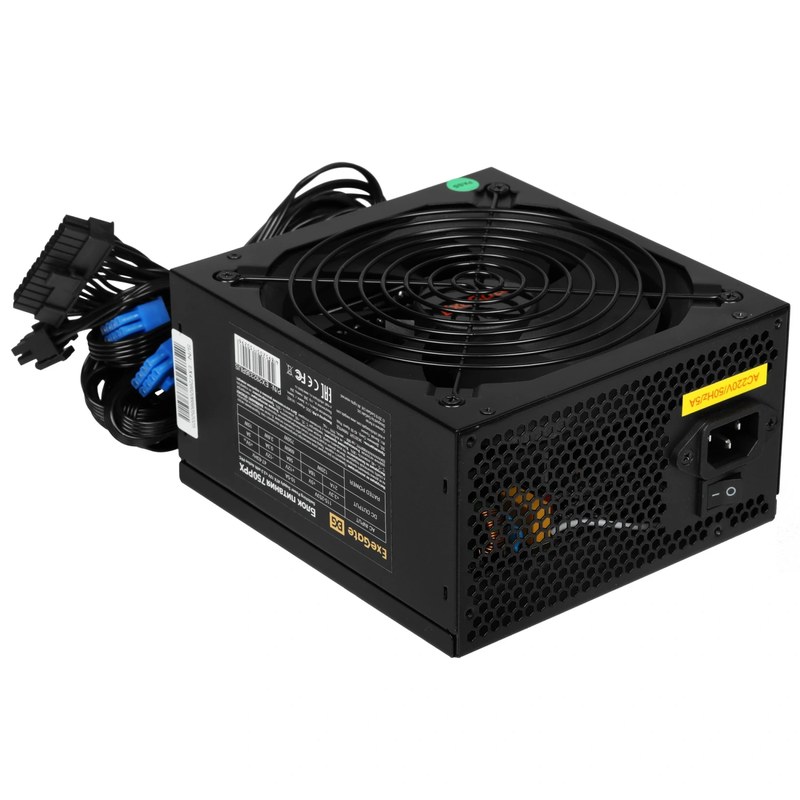

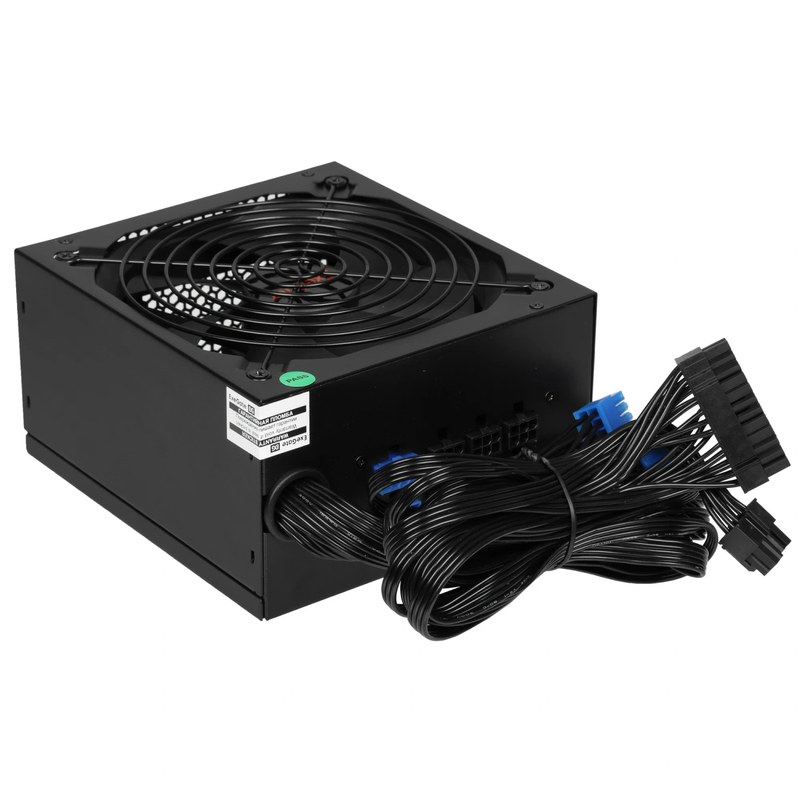

Блок питания ExeGate 750PPE EX292335 — распределение мощности в производственных компьютерах
Стабильность промышленной вычислительной системы зависит не только от производительности процессора, но и от качества электропитания всех ее компонентов. Блок питания ExeGate 750PPE EX292335 предназначен для преобразования сетевого переменного напряжения в несколько постоянных напряжений, необходимых для работы компьютерного оборудования. Модель мощностью 750 Вт выполнена в форм-факторе ATX. Ее конструкция рассчитана на питание системной платы, накопителей, процессора и совместимых графических адаптеров. Наличие нескольких разъемов PCI-E позволяет использовать устройство в конфигурациях с повышенной нагрузкой на линию 12 В. Отдельного внимания заслуживает применение активной коррекции коэффициента мощности. Эта схема улучшает характер потребления электрической энергии из сети и уменьшает реактивную составляющую входной нагрузки.
Технические характеристики
Для оценки возможностей блока питания существенны следующие показатели:
- производитель — ExeGate,
- серия — PPE,
- модель — 750PPE,
- артикул — EX292335,
- номинальная выходная мощность — 750 Вт,
- форм-фактор — ATX 12V 2.3,
- входное напряжение — 115–253 В,
- максимальная мощность линии +12 В — 660 Вт,
- ток линии +12 В — 55 А,
- коррекция коэффициента мощности — активная,
- вентилятор охлаждения — 120 мм,
- основной разъем питания — 24-pin ATX,
- разъемы CPU — два 4+4-pin,
- разъемы PCI-E — четыре 6+2-pin,
- разъемы SATA — шесть.
Архитектура устройства
Преобразование энергии построено по импульсному принципу. После входного выпрямления и коррекции коэффициента мощности силовой каскад формирует необходимые уровни постоянного напряжения. Важнейшее значение имеет линия +12 В, от которой питаются наиболее энергоемкие компоненты вычислительной системы. Мощность этой линии необходимо учитывать отдельно от суммарного паспортного значения. Охлаждение организовано посредством вентилятора диаметром 120 мм. Воздушный поток отводит тепло от силовых транзисторов, трансформатора и выходных элементов. В блоке предусмотрены электронные защиты от короткого замыкания, превышения напряжения, перегрузки по току и мощности, недостаточного напряжения и перегрева. Эти функции снижают риск повреждения компонентов при определенных нештатных режимах.
Практическое применение
ExeGate 750PPE используется в вычислительных системах, для которых необходимы несколько линий питания и достаточный запас по электрической нагрузке. Основные направления:
- промышленные компьютеры,
- рабочие станции операторов,
- системы диспетчеризации,
- вычислительные узлы технологических линий,
- рабочие места инженерного проектирования,
- серверы начального уровня в совместимых корпусах,
- испытательные компьютерные стенды.
Преимущества
Особенности модели обеспечивают несколько практических достоинств:
- возможность питания производительных компьютерных компонентов,
- развитая система кабельных подключений,
- поддержка активной коррекции коэффициента мощности,
- охлаждение силовой электроники,
- наличие основных электрических защит,
- стандартные монтажные размеры,
- удобство применения в ATX-системах,
- стабильная работа при соблюдении допустимой нагрузки.
Таким образом, ExeGate 750PPE EX292335 предназначен для построения компьютерных систем, требующих питания мощностью до 750 Вт. Силовая линия +12 В, активный PFC и набор стандартных разъемов определяют его основные эксплуатационные возможности. Компания «Олниса» поставляет компьютерные блоки питания ExeGate для промышленной вычислительной инфраструктуры. Электротехнические компоненты и устройства питания входят в ассортимент продукции компании.
