Электропривод шунтмотор ESBE 90: функциональные возможности и эксплуатационные особенности

Электропривод ESBE серии 90 предназначен для поворота штока роторного смесительного или переключающего клапана. Он автоматизирует изменение положения клапана в системах отопления, охлаждения и горячего водоснабжения. Привод получает команду от регулятора или термостата и перемещает запорный элемент, изменяя соотношение потоков либо переключая поток между направлениями. Серия включает несколько исполнений с двухпозиционным, трёхпозиционным и пропорциональным управлением. Они различаются напряжением питания, временем поворота, крутящим моментом и способом получения управляющей команды. Поэтому характеристики ниже относятся к линейке в целом; для подключения и замены необходимо учитывать конкретную модификацию.

Технические характеристики

Параметры серии различаются по исполнению. Например, модель 95 ESBE с трёхпозиционным управлением рассчитана на питание 230 В переменного тока, развивает момент 15 Н·м и поворачивает вал на 90 за 60 секунд. Для других моделей время такого поворота составляет от 15 до 240 секунд. Основные параметры линейки включают:

• питание трёхпозиционных исполнений — 24 или 230 В переменного тока, 50 Гц, с допустимым отклонением ±10%;
• питание двухпозиционных исполнений — 230 В переменного тока, 50 Гц, с допустимым отклонением ±10%;
• потребляемая мощность — 2 В·А для исполнений на 24 В и 5 В·А для исполнений на 230 В;
• крутящий момент — 5 Н·м у быстрого трёхпозиционного исполнения 94, 15 Н·м у большинства остальных моделей;
• время поворота на 90 — от 15 до 240 секунд в зависимости от модификации;
• диапазон рабочего поворота — регулируемый, от 30 до 180;
• степень защиты корпуса — IP54;
• класс электрической защиты — II;
• масса — около 0,8 кг;
• допустимая температура окружающей среды — от −15 до +55 C;
• номинальная нагрузка дополнительного выключателя — 6(3) А при 250 В переменного тока.

Двухпозиционные модели 97 и 98 работают от сети 230 В. У модели 97 время поворота на 90 составляет 15 секунд, а момент — 5 Н·м; у модели 98 эти значения равны 60 секундам и 15 Н·м. В обеих моделях предусмотрено встроенное реле. Эти характеристики показывают, почему при замене важно сверять не только принадлежность к серии, но и артикул: скорость и усилие у исполнений различаются.

Конструкция и принцип действия

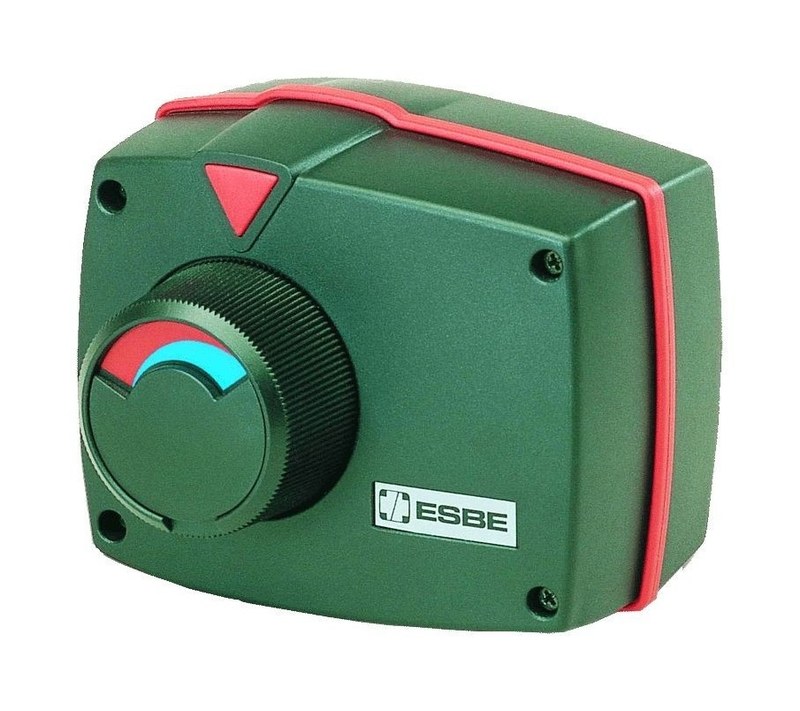

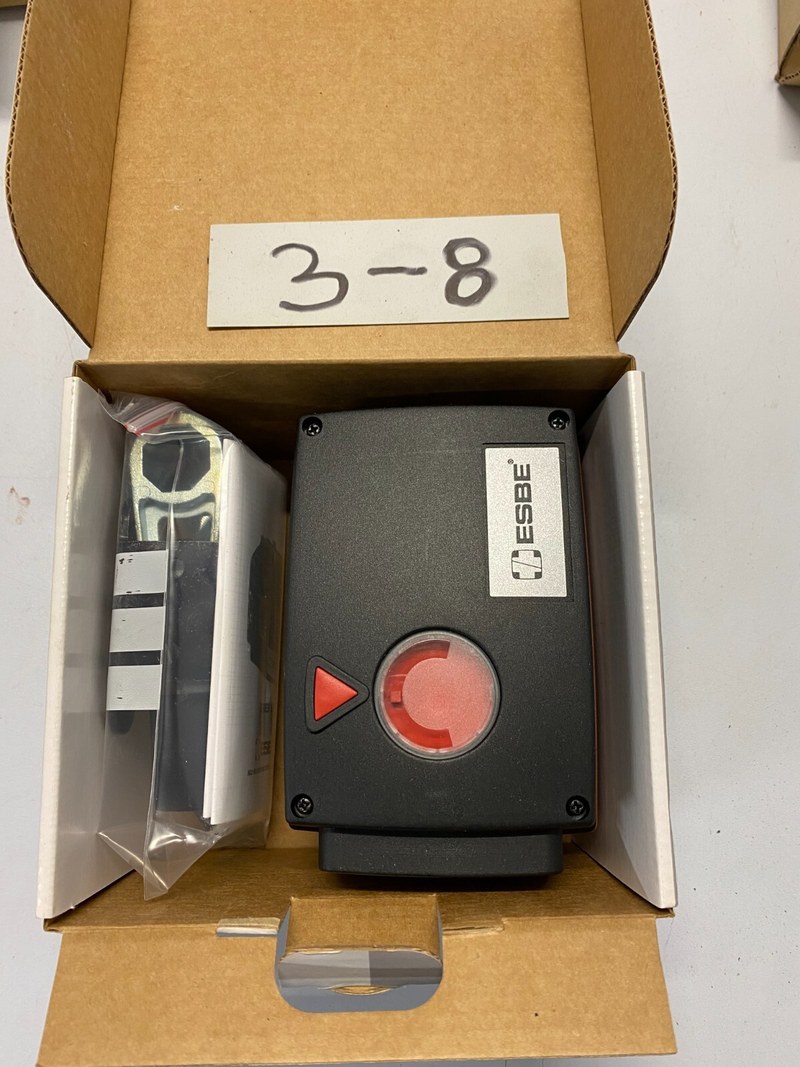

Привод преобразует вращение электродвигателя в поворот штока клапана. Внутри корпуса размещены электроприводной механизм, элементы передачи вращения и выключатели ограничения хода. Регулируемые кулачковые диски воздействуют на концевые выключатели и задают границы поворота. На передней панели предусмотрен указатель положения клапана. При поступлении управляющего сигнала двигатель поворачивает выходной вал в нужную сторону. Когда механизм достигает установленного предела, кулачок переключает концевой выключатель и останавливает движение. Трёхпозиционная схема позволяет подавать команды на открытие и закрытие, а также останавливаться в промежуточном положении. Двухпозиционная схема с реле предназначена для команд «включено/выключено»; она перемещает клапан между конечными точками рабочего диапазона. Для ручного управления предусмотрены кнопка отключения привода и рычаг. После разъединения механизма с электроприводом клапан можно установить вручную, например при проверке системы или отсутствии питания. Перед возвратом к автоматическому режиму привод снова подключают к клапану.

Варианты управления и режимы

Выбор исполнения определяет, как привод реагирует на сигналы автоматики. Трёхпозиционный привод работает совместно с регулятором, который управляет направлением движения. Двухпозиционный вариант применяют там, где термостат или другое устройство подаёт простую команду переключения. В серии представлены следующие варианты:

• трёхпозиционное управление с питанием 24 В, время поворота на 90 — 60, 120 или 240 секунд, момент — 15 Н·м;
• трёхпозиционное управление с питанием 230 В, время поворота на 90 — 15, 60, 120 или 240 секунд, момент — 5 Н·м у модели 94 и 15 Н·м у остальных перечисленных исполнений;
• двухпозиционное управление с питанием 230 В, время поворота на 90 — 15 или 60 секунд, момент — 5 или 15 Н·м соответственно;
• исполнения с дополнительным выключателем, который может поставляться отдельно или быть заранее установленным;
• пропорциональные исполнения серии, рассчитанные на аналоговые управляющие сигналы; их характеристики следует проверять по паспорту конкретной модели.

Регулировка кулачковых дисков позволяет ограничить угол поворота в пределах 30–180. Это даёт возможность согласовать ход привода с рабочим диапазоном клапана. Настройку выполняют по инструкции для соответствующего исполнения: неверно выставленные ограничители могут привести к неполному перемещению или некорректной работе узла.

Монтаж и эксплуатация

Привод устанавливают на вал клапана с помощью подходящего монтажного комплекта. Для клапанов ESBE серий MG, G, F, BIV, T, TM, H и HG применяется комплект 900; для ряда клапанов VRG, VRH и VRB требуется соответствующий адаптер. Другие клапаны могут потребовать отдельного переходного комплекта. До монтажа проверяют совместимость привода, адаптера и клапана, а также свободный ход штока. При электрическом подключении учитывают тип управления и номинальное напряжение конкретного исполнения. Для фиксированной проводки производитель предусматривает многополюсный выключатель-разъединитель. Работы с подключением выполняют при снятом напряжении и в соответствии со схемой именно той модели, которая устанавливается: двухпозиционные и трёхпозиционные варианты имеют разные схемы управления. Корпус со степенью защиты IP54 рассчитан на ограниченное воздействие пыли и брызг, но установка должна исключать постоянное попадание воды и превышение допустимой температуры. После монтажа проверяют направление вращения, достижение конечных положений и соответствие показания индикатора фактическому положению клапана. Если предусмотрен дополнительный выключатель, проверяют его переключение в заданной точке хода.

Практическое применение и особенности

Серия 90 используется в смесительных узлах отопления, котельных, тепловых пунктах и системах, где требуется управлять роторным клапаном. В системах с трёхходовым клапаном привод может плавно изменять соотношение потоков в пределах заданного угла. В переключающей схеме двухпозиционная модель переводит клапан из одного конечного состояния в другое. Ключевое практическое преимущество — широкий выбор исполнения по моменту и скорости. Медленный ход позволяет точнее изменять положение клапана в контуре регулирования, а быстрое исполнение сокращает время переключения. Ручное отключение облегчает проверку положения клапана, кулачковые ограничители позволяют настроить ход, а указатель на корпусе помогает контролировать состояние механизма без разборки. При эксплуатации следует учитывать, что электропривод не заменяет клапан и регулятор: он выполняет механическое перемещение по команде внешней автоматики. Корректность регулирования зависит от согласованности этих компонентов, правильного монтажа и соответствия крутящего момента усилию, необходимому для поворота клапана.

Таким образом, электропривод шунтмотор ESBE серии 90 автоматизирует работу поворотных клапанов в гидравлических системах. В линейке доступны разные напряжения питания, управляющие сигналы, скорости и крутящие моменты, а регулируемый угол поворота позволяет адаптировать ход механизма к клапану. При выборе исполнения определяющими являются артикул, схема управления и совместимость монтажного комплекта. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены электрические приводы и оборудование для инженерных и производственных систем. Поставки ESBE серии 90 позволяют предприятиям комплектовать узлы автоматизации приводами, соответствующими требованиям конкретной установки.
